TECHNICAL DATA
规格参数

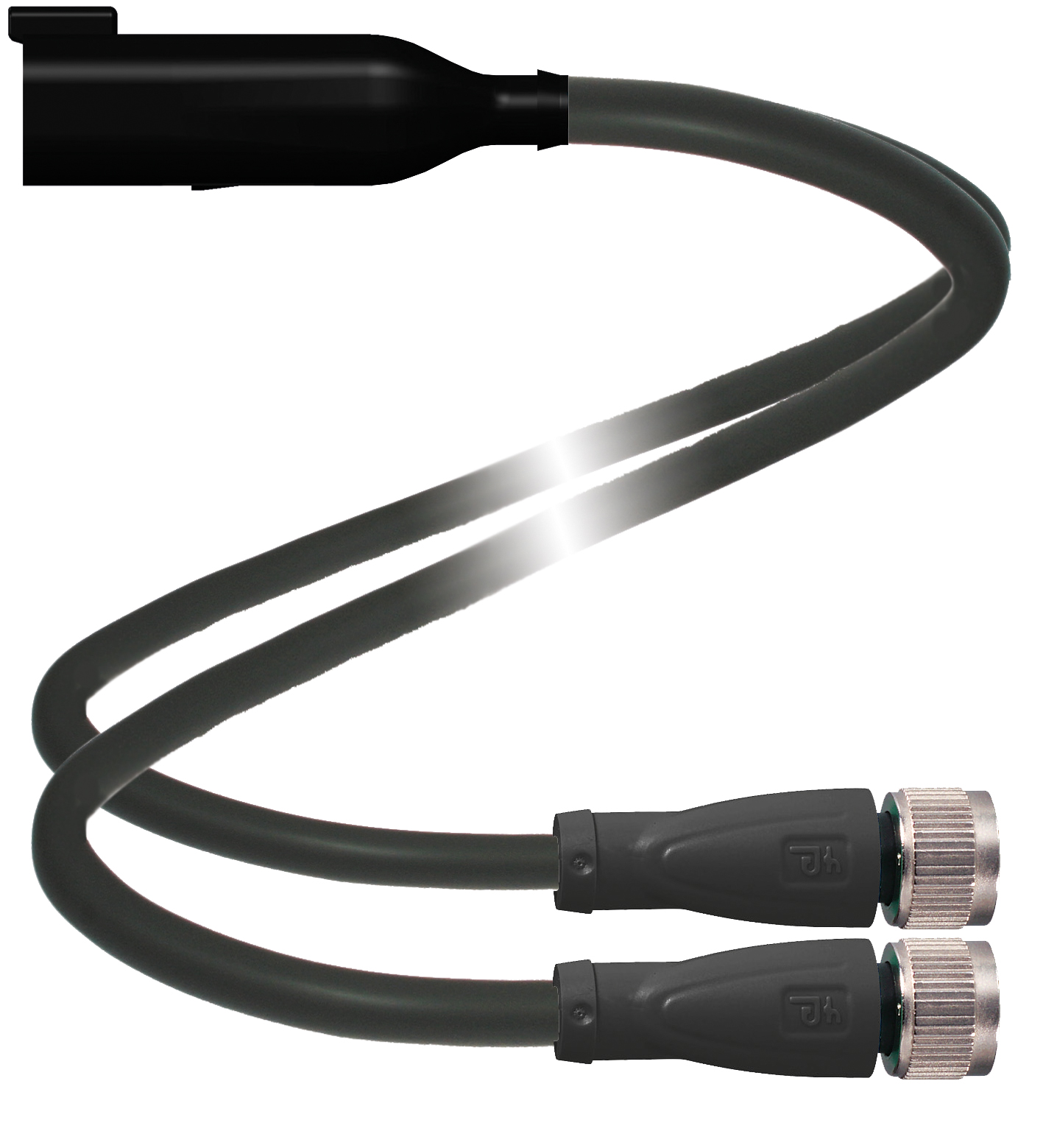

通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数8编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数8编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接器 3 | 连接器 3 |
| 连接公头连接器结构类型Deutsch 连接器样式直型锁定卡锁针脚数6 | 连接公头连接器结构类型Deutsch 连接器样式直型锁定卡锁针脚数6 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 8 |
| 编码 | A 码 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | Deutsch 连接器 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 6 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 最大 4 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 易燃性 | UL 1581；DIN EN 60332-2-2 |
| 无卤 | DIN VDE 0472-815 / DIN EN 50267-2-1 |
| 环境温度 | 环境温度 |
| 连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-40 ... 90 °C (-40 ... 194 °F)连接器 3-40 ... 125 °C (-40 ... 257 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) | 连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-40 ... 90 °C (-40 ... 194 °F)连接器 3-40 ... 125 °C (-40 ... 257 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 连接器 1 | -40 ... 90 °C (-40 ... 194 °F) |
| 连接器 2 | -40 ... 90 °C (-40 ... 194 °F) |
| 连接器 3 | -40 ... 125 °C (-40 ... 257 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -25 ... 80 °C (-13 ... 176 °F) |
| 连接器 1 | 连接器 1 |
| 拧紧扭矩0,6 Nm防松弛可用配接次数min. 100防护等级IP67 / IP68 / IP69 | 拧紧扭矩0,6 Nm防松弛可用配接次数min. 100防护等级IP67 / IP68 / IP69 |
| 连接器 2 | 连接器 2 |
| 拧紧扭矩0,6 Nm防松弛可用配接次数min. 100防护等级IP67 / IP68 / IP69 | 拧紧扭矩0,6 Nm防松弛可用配接次数min. 100防护等级IP67 / IP68 / IP69 |
| 连接器 3 | 连接器 3 |
| 防松弛可用防护等级IP68 | 防松弛可用防护等级IP68 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黑色（与 RAL 7021 相似）芯数4线芯横截面积0,5 mm2 / 0,34 mm2芯颜色1 号芯： 蓝色 2 号芯： 棕色 3 号芯： 黑色 4 号芯： 白色 5 号芯： 棕色 6 核： 白色内芯构造28 x 0,15 mm / 42 x 0,1 mm ∅长度LL1 = 0,3 m L2 = 0,3 m | 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黑色（与 RAL 7021 相似）芯数4线芯横截面积0,5 mm2 / 0,34 mm2芯颜色1 号芯： 蓝色 2 号芯： 棕色 3 号芯： 黑色 4 号芯： 白色 5 号芯： 棕色 6 核： 白色内芯构造28 x 0,15 mm / 42 x 0,1 mm ∅长度LL1 = 0,3 m L2 = 0,3 m |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 2000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 5 m/s2 | 牵引链循环min. 2000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 5 m/s2 |
| 质量 | 63,95 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 可用 |
| 配接次数 | min. 100 |
| 防护等级 | IP67 / IP68 / IP69 |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 可用 |
| 配接次数 | min. 100 |
| 防护等级 | IP67 / IP68 / IP69 |
| 防松弛 | 可用 |
| 防护等级 | IP68 |
| 护套直径 | 4,8 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 护套剥离力 | max. 50 N / 300 mm |
| 护套颜色 | 黑色（与 RAL 7021 相似） |
| 芯数 | 4 |
| 线芯横截面积 | 0,5 mm2 / 0,34 mm2 |

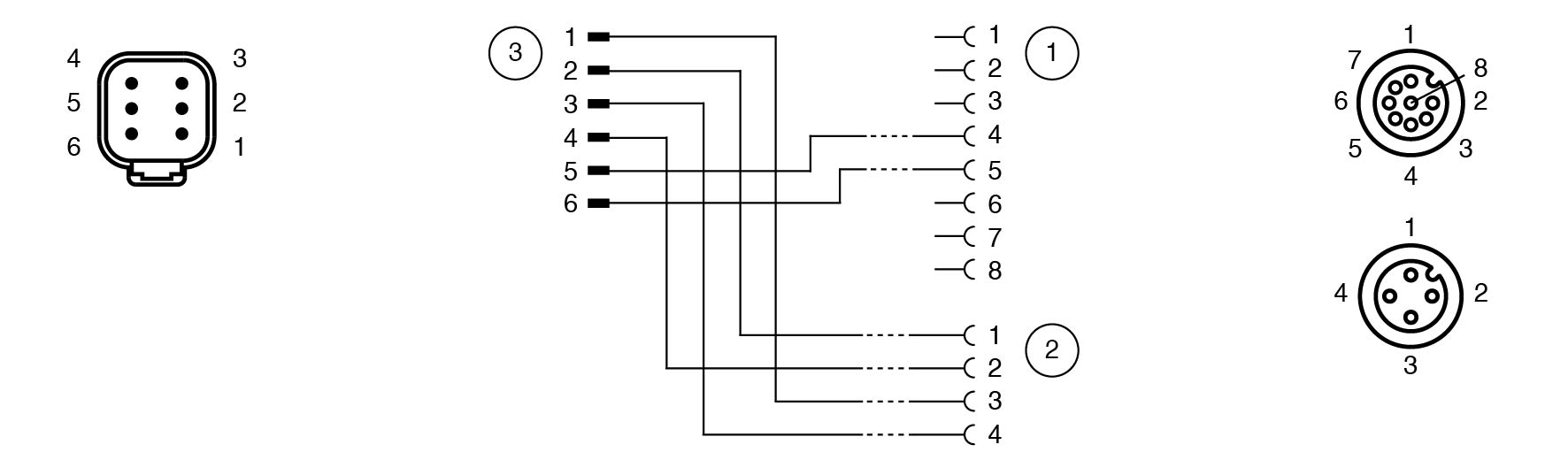

| 芯颜色 | 1 号芯： 蓝色 2 号芯： 棕色 3 号芯： 黑色 4 号芯： 白色 5 号芯： 棕色 6 核： 白色 |
| 内芯构造 | 28 x 0,15 mm / 42 x 0,1 mm ∅ |

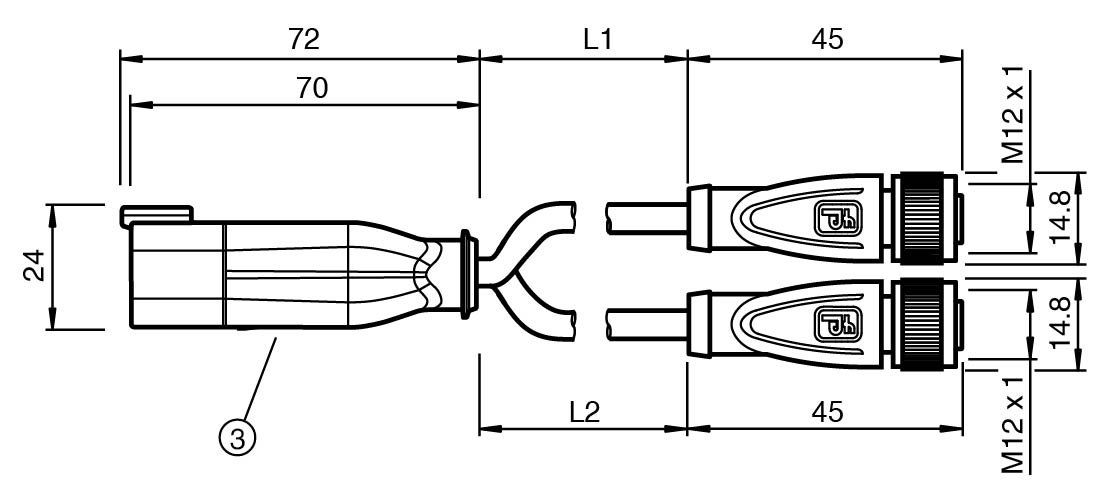

| 长度 | L1 = 0,3 m L2 = 0,3 m |
| 牵引链循环 | min. 2000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | 最长 5 m |
| 加速度 | max. 5 m/s2 |
| 无卤 | 是 |
| 连接器 1 | 连接器 1 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-2 |
| 连接器 2 | 连接器 2 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-2 |
| 连接器 3 | 连接器 3 |
| 主体PA，黑色接触表面镍易燃性V-2 | 主体PA，黑色接触表面镍易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底磁芯绝缘PP耐紫外线是额定电阻良好耐油是耐冷却润滑是耐微生物是耐水解是易燃性FT2 | 护套PUR 聚醚基底磁芯绝缘PP耐紫外线是额定电阻良好耐油是耐冷却润滑是耐微生物是耐水解是易燃性FT2 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 金 |
| 易燃性 | V-2 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 金 |
| 易燃性 | V-2 |
| 主体 | PA，黑色 |
| 接触表面 | 镍 |
| 易燃性 | V-2 |
| 护套 | PUR 聚醚基底 |
| 磁芯绝缘 | PP |
| 耐紫外线 | 是 |
| 额定电阻 | 良好 |
| 耐油 | 是 |
| 耐冷却润滑 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | FT2 |
