倍加福

V19-W-ABG-PG9

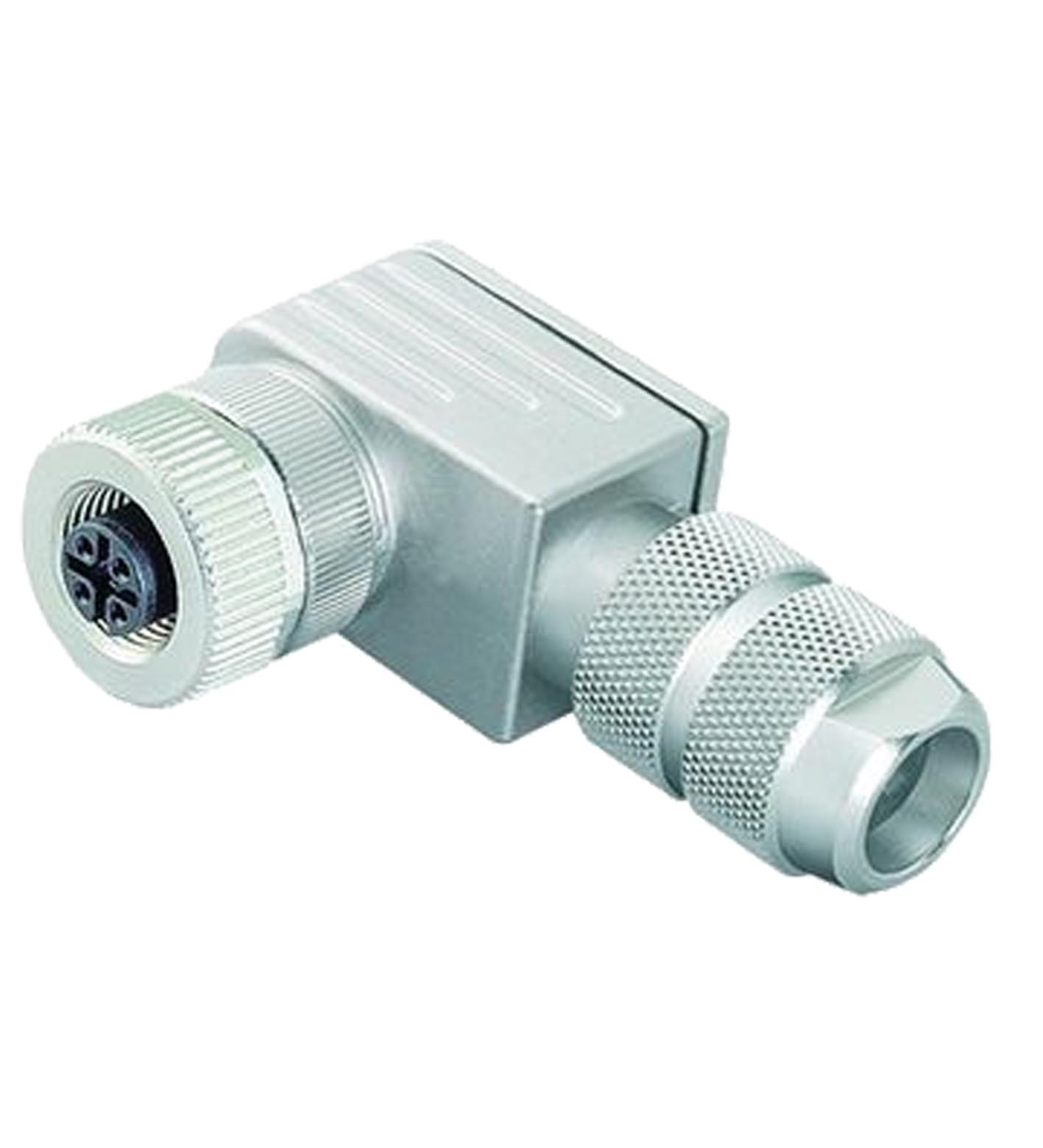

V19-W-ABG-PG9 母头电缆套件，可现场连接

订货号: 231750
产品分类: 现场连接器

母头连接器，M12 弯头 A 型 8 针，适用的缆线直径为 5 - 8 mm，带屏蔽，可现场连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

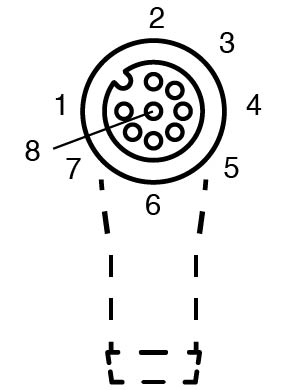

连接器 1	连接器 1
连接插座结构类型M12样式直角锁定螺钉连接针脚数8编码A 码定制编码式，不可旋转	连接插座结构类型M12样式直角锁定螺钉连接针脚数8编码A 码定制编码式，不可旋转
连接	插座
结构类型	M12
样式	直角
锁定	螺钉连接
针脚数	8
编码	A 码
定制	编码式，不可旋转
工作电压	最大 30 V AC/DC
工作电流	最大 2 A
浪涌保护	类别 II
绝缘电阻	min. 100 MΩ
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
UL 文件编号	E363587
环境温度	-40 ... 85 °C (-40 ... 185 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 100屏蔽虹膜弹簧屏蔽	拧紧扭矩0,6 Nm工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 100屏蔽虹膜弹簧屏蔽
防护等级	IP67
连接	螺丝端子，用于最大 0.5 mm2 / AWG 20
电缆	电缆
护套直径5 ...8 mm线芯横截面积0,5 mm2 / 20 AWG 最大	护套直径5 ...8 mm线芯横截面积0,5 mm2 / 20 AWG 最大
安装	螺丝接线端子 0.2 Nm 压力螺母 0.8 ... 1 Nm 主体 1 Nm
质量	71,91 g
注意	安装：屏蔽直径 ≤ 5.5 mm，参见散页说明书
拧紧扭矩	0,6 Nm
工具安装	直纹滚花，六角螺母 SW = 18 mm
配接次数	min. 100
屏蔽	虹膜弹簧屏蔽
护套直径	5 ...8 mm
线芯横截面积	0,5 mm2 / 20 AWG 最大
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍接触表面镀金 (Au)	滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍接触表面镀金 (Au)
滚花螺钉连接	锌压铸件，镀镍
主体	锌压铸件，镀镍
接触表面	镀金 (Au)
