TECHNICAL DATA
规格参数

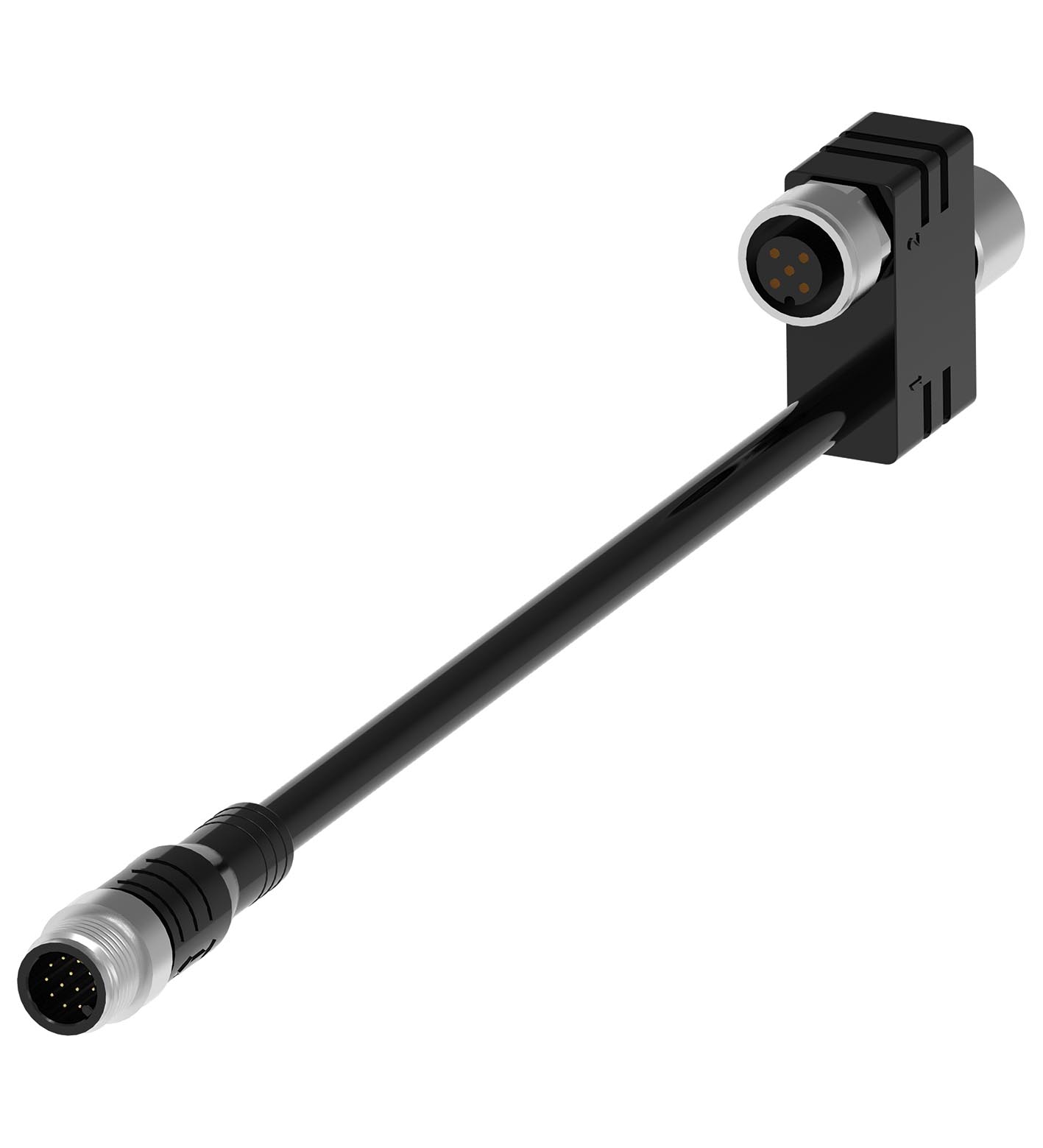

通用规格

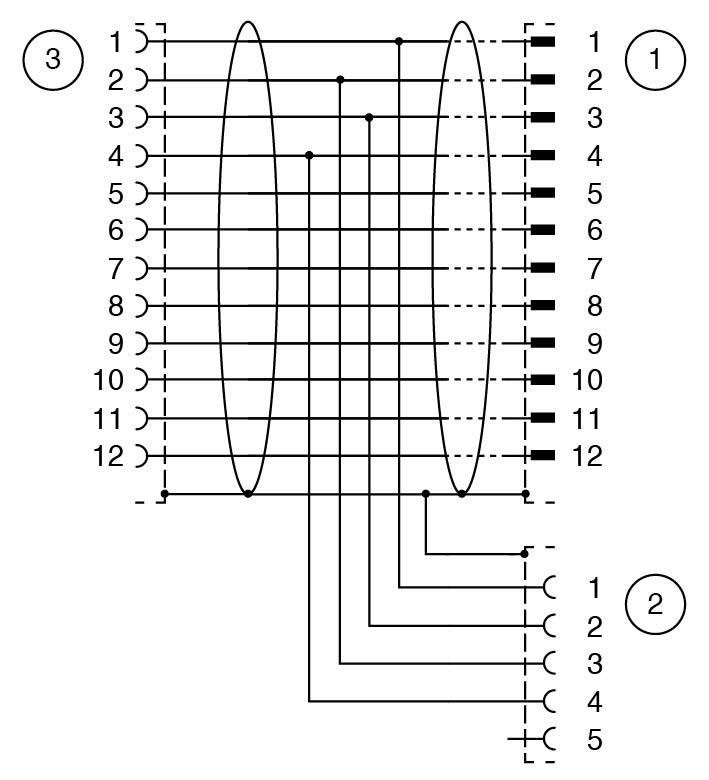

| 定制 | 与 VOS 系列摄像头搭配使用 |
|---|---|
| 连接器 1 | 连接器 1 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数12编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数12编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数5编码A 码 |
| 连接器 3 | 连接器 3 |
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数12编码A 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数12编码A 码 |

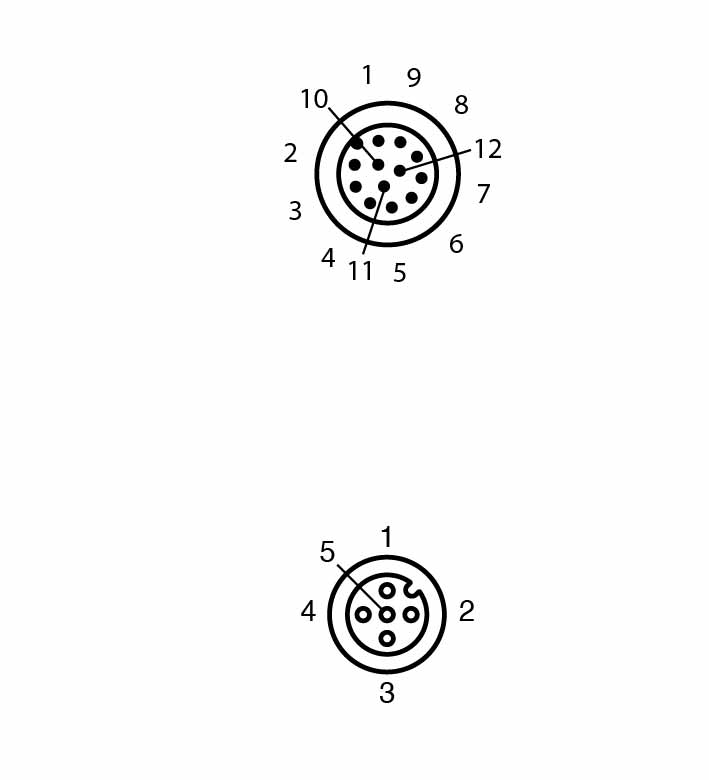

| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 12 |
| 编码 | A 码 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 编码 | A 码 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 12 |
| 编码 | A 码 |
| 工作电压 | 最大 30 V AC/DC |
| 工作电流 | 最大 1,5 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 85 °C (-40 ... 185 °F)固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-25 ... 85 °C (-13 ... 185 °F) | 插塞式连接器-40 ... 85 °C (-40 ... 185 °F)固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-25 ... 85 °C (-13 ... 185 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 85 °C (-40 ... 185 °F) |
| 固定缆线 | -40 ... 85 °C (-40 ... 185 °F) |
| 柔性电缆 | -25 ... 85 °C (-13 ... 185 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,4 ... 0,8 Nm防松弛可用工具安装直纹滚花配接次数最小 500屏蔽屏蔽连接至螺纹接头 | 拧紧扭矩0,4 ... 0,8 Nm防松弛可用工具安装直纹滚花配接次数最小 500屏蔽屏蔽连接至螺纹接头 |
| 防护等级 | IP67 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径6,5 mm护套剥离力max. 30 N / 500 mm护套颜色黑色（与 RAL 9005 相似）芯数12线芯横截面积0,14 mm2屏蔽金属箔层压聚酯薄膜镀锡铜网，包覆率 70%长度L0,15 m | 护套直径6,5 mm护套剥离力max. 30 N / 500 mm护套颜色黑色（与 RAL 9005 相似）芯数12线芯横截面积0,14 mm2屏蔽金属箔层压聚酯薄膜镀锡铜网，包覆率 70%长度L0,15 m |
| 质量 | 55,7 g |
| 拧紧扭矩 | 0,4 ... 0,8 Nm |
| 防松弛 | 可用 |
| 工具安装 | 直纹滚花 |
| 配接次数 | 最小 500 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 护套直径 | 6,5 mm |
| 护套剥离力 | max. 30 N / 500 mm |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 12 |
| 线芯横截面积 | 0,14 mm2 |
| 屏蔽 | 金属箔层压聚酯薄膜镀锡铜网，包覆率 70% |

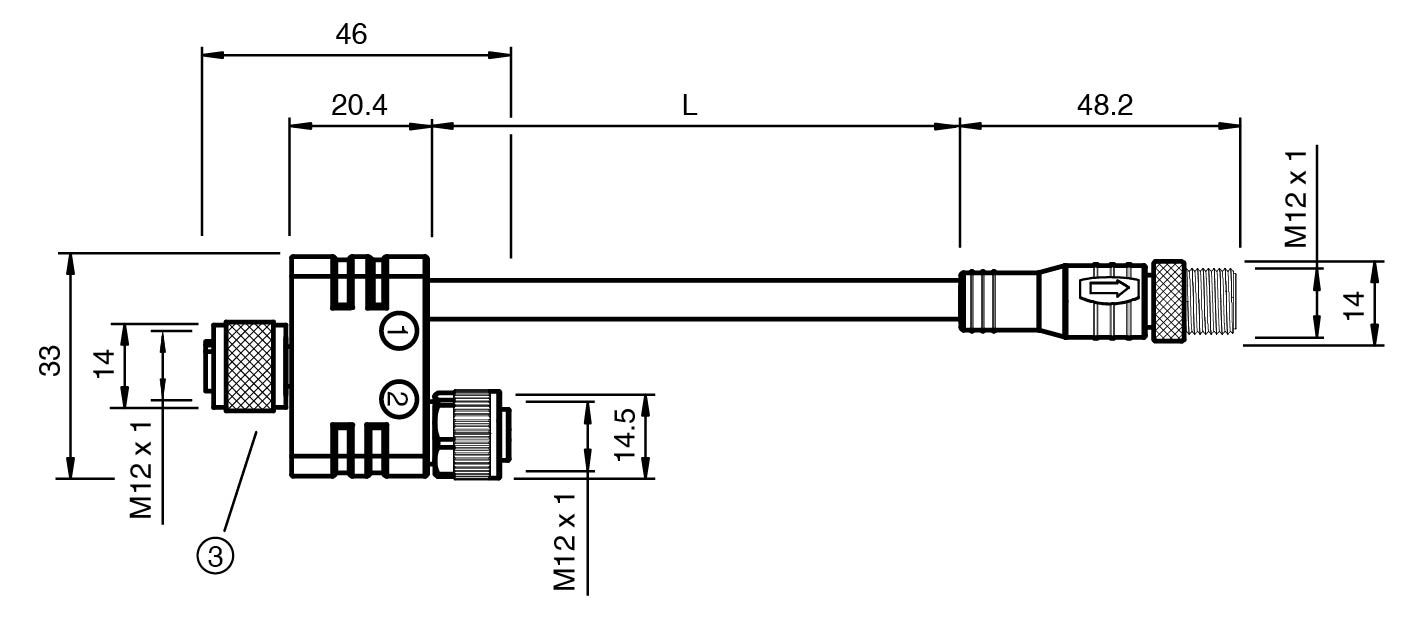

| 长度 | 0,15 m |
| 连接器 1 | 连接器 1 |
| 滚花螺钉连接黄铜，镀镍主体TPU，黑色接触表面金易燃性V-0 | 滚花螺钉连接黄铜，镀镍主体TPU，黑色接触表面金易燃性V-0 |
| 连接器 2 | 连接器 2 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-0 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-0 |
| 连接器 3 | 连接器 3 |
| 滚花螺钉连接黄铜，镀镍主体TPU，黑色接触表面金易燃性V-0 | 滚花螺钉连接黄铜，镀镍主体TPU，黑色接触表面金易燃性V-0 |
| 电缆 | 电缆 |
| 护套PUR易燃性FT2 | 护套PUR易燃性FT2 |
| 滚花螺钉连接 | 黄铜，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 金 |
| 易燃性 | V-0 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 金 |
| 易燃性 | V-0 |
| 滚花螺钉连接 | 黄铜，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 金 |
| 易燃性 | V-0 |
| 护套 | PUR |
| 易燃性 | FT2 |
