产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

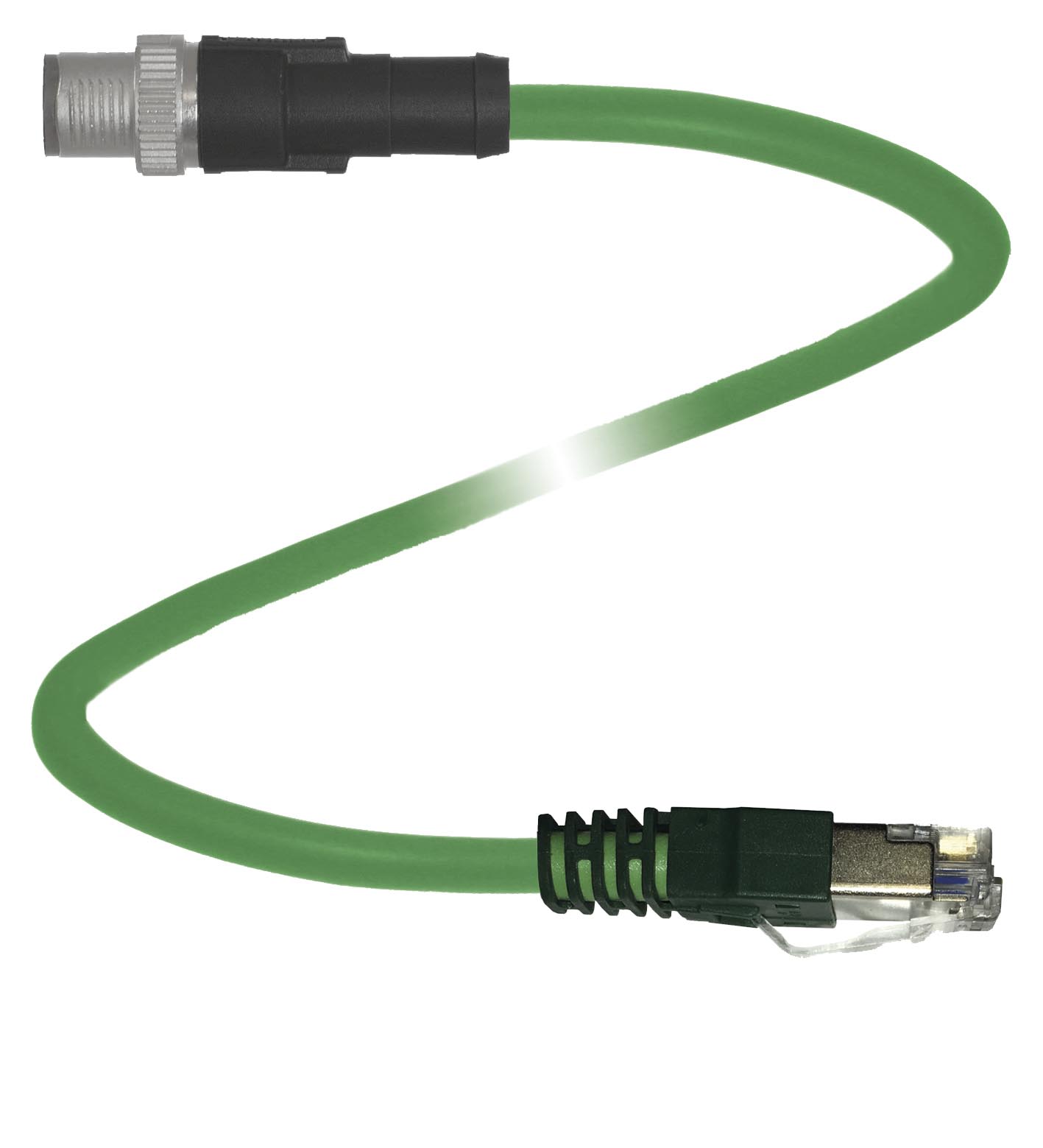

| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型RJ45样式直型锁定卡锁针脚数8 | 连接公头连接器结构类型RJ45样式直型锁定卡锁针脚数8 |
| UL 文件编号 | E520112 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 8 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | RJ45 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 8 |
| 工作电压 | 最大 50 V AC / 60 V DC |
| 工作电流 | 最大 0,5 A |
| 防护等级 | EN 60529 |
| 传输技术 | IEC 61156-6 / DIN EN 50288-4-2 ， UL 1863 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-109 连接器 RJ45 : IEC 60603-7 |
| 组件类别 | CAT6A (IEC 11801) |
| 易燃性 | IEC 60332-1-2 ， UL 1581 |
| 环境温度 | 环境温度 |
| 固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-10 ... 60 °C (14 ... 140 °F) | 固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-10 ... 60 °C (14 ... 140 °F) |
| 污染程度 | 3 |
| 固定缆线 | -40 ... 85 °C (-40 ... 185 °F) |
| 柔性电缆 | -10 ... 60 °C (14 ... 140 °F) |
| 连接器 1 | 连接器 1 |
| 拧紧扭矩0,6 Nm工具安装直纹滚花 ， 六角螺母 SW = 13 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头防护等级IP67 | 拧紧扭矩0,6 Nm工具安装直纹滚花 ， 六角螺母 SW = 13 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头防护等级IP67 |
| 连接器 2 | 连接器 2 |
| 防松弛可用配接次数min. 750屏蔽屏蔽连接至连接器防护等级IP20 | 防松弛可用配接次数min. 750屏蔽屏蔽连接至连接器防护等级IP20 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径6,2 mm弯曲半径最大 50 mm 激活最大 25 mm 固定安装护套颜色绿色 (RAL 6018)芯数8线芯横截面积0,14 mm2芯颜色1 号芯： 白色/蓝色 2 号芯： 白色/棕色 3 号芯： 棕色 4 号芯： 橙色 5 号芯： 白色/绿色 6 核： 白色/橙色 7 芯： 蓝色 8 芯：红色 绿色内芯构造7 x 0,404 mm ∅ （双绞线） ， 双绞线屏蔽屏蔽镀锡铜丝编织 双绞线屏蔽 : 铝内衬聚酯薄膜长度L5 m电缆代码Li 02YSC 11Y 4 x 2 x 0.48 | 护套直径6,2 mm弯曲半径最大 50 mm 激活最大 25 mm 固定安装护套颜色绿色 (RAL 6018)芯数8线芯横截面积0,14 mm2芯颜色1 号芯： 白色/蓝色 2 号芯： 白色/棕色 3 号芯： 棕色 4 号芯： 橙色 5 号芯： 白色/绿色 6 核： 白色/橙色 7 芯： 蓝色 8 芯：红色 绿色内芯构造7 x 0,404 mm ∅ （双绞线） ， 双绞线屏蔽屏蔽镀锡铜丝编织 双绞线屏蔽 : 铝内衬聚酯薄膜长度L5 m电缆代码Li 02YSC 11Y 4 x 2 x 0.48 |
| 质量 | 235,8 g |
| 拧紧扭矩 | 0,6 Nm |
| 工具安装 | 直纹滚花 ， 六角螺母 SW = 13 mm |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 防护等级 | IP67 |
| 防松弛 | 可用 |
| 配接次数 | min. 750 |
| 屏蔽 | 屏蔽连接至连接器 |
| 防护等级 | IP20 |
| 护套直径 | 6,2 mm |
| 弯曲半径 | 最大 50 mm 激活最大 25 mm 固定安装 |
| 护套颜色 | 绿色 (RAL 6018) |
| 芯数 | 8 |
| 线芯横截面积 | 0,14 mm2 |
| 芯颜色 | 1 号芯： 白色/蓝色 2 号芯： 白色/棕色 3 号芯： 棕色 4 号芯： 橙色 5 号芯： 白色/绿色 6 核： 白色/橙色 7 芯： 蓝色 8 芯：红色 绿色 |
| 内芯构造 | 7 x 0,404 mm ∅ （双绞线） ， 双绞线屏蔽 |
| 屏蔽 | 镀锡铜丝编织 双绞线屏蔽 : 铝内衬聚酯薄膜 |
| 长度 | 5 m |
| 电缆代码 | Li 02YSC 11Y 4 x 2 x 0.48 |
| 连接器 1 | 连接器 1 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镍/金易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镍/金易燃性V-2 |
| 连接器 2 | 连接器 2 |
| 主体PC接触表面镍/金易燃性V-0 | 主体PC接触表面镍/金易燃性V-0 |
| 电缆 | 电缆 |
| 护套PUR磁芯绝缘PE易燃性FT2 | 护套PUR磁芯绝缘PE易燃性FT2 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 镍/金 |
| 易燃性 | V-2 |
| 主体 | PC |
| 接触表面 | 镍/金 |
| 易燃性 | V-0 |
| 护套 | PUR |
| 磁芯绝缘 | PE |
| 易燃性 | FT2 |
