倍加福

V19SX-G-ABG

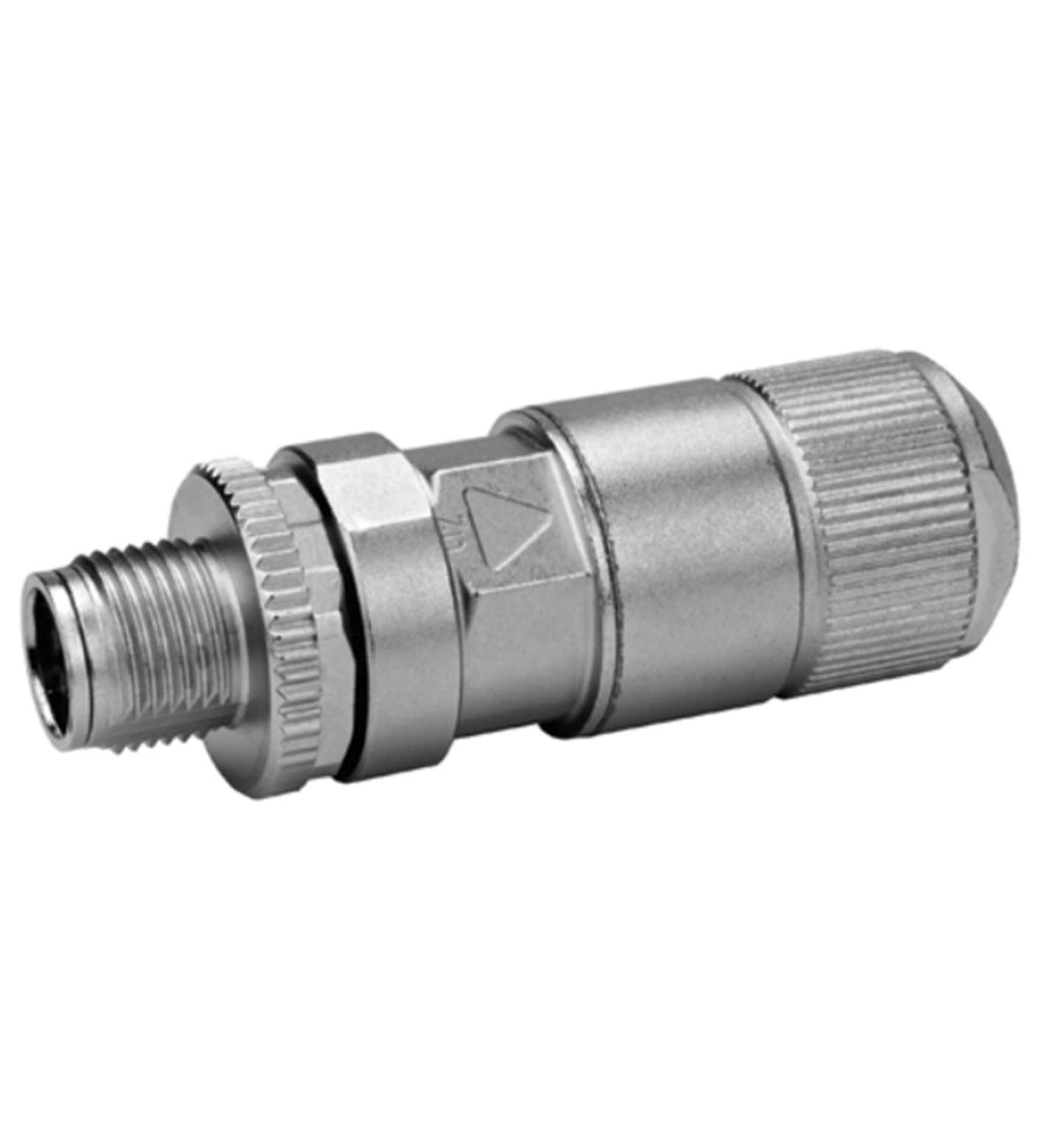

V19SX-G-ABG 可现场连接的公头连接器

订货号: 70118035
产品分类: 现场连接器

公头连接器，M12 直头 X 型 8 针，Cat6A，带屏蔽，可现场连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码X 型	连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码X 型
连接	公头连接器
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	8
编码	X 型
工作电压	最大 50 V AC / 60 V DC
工作电流	最大 0,5 A
体积电阻	max. 15 mΩ
触点电阻	最大 5 MΩ
绝缘电阻	min. 100 MΩ
防护等级	EN 60529
现场总线标准	IEEE 802.3an 10GBASE-T
传输技术	适用于 PoE+ 以太网供电 IEEE 802.3at
插头连接	M12 x 1 连接器 : IEC 61076-2-109
组件类别	CAT6A (IEC 11801)
环境温度	-40 ... 85 °C (-40 ... 185 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 100屏蔽通过主体	拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 100屏蔽通过主体
防护等级	IP67
连接	线缆管理器包含在交货范围内
电缆	电缆
护套直径5.5 ...9 mm线芯横截面积实芯：0.51 ...0.64 mm2 (24 ...22/1 AWG)绞线：0.46 ...0.76 mm2 (27 ...22/7 AWG)	护套直径5.5 ...9 mm线芯横截面积实芯：0.51 ...0.64 mm2 (24 ...22/1 AWG)绞线：0.46 ...0.76 mm2 (27 ...22/7 AWG)
质量	76 g
拧紧扭矩	0,6 Nm
防松弛	可用
工具安装	直纹滚花，六角螺母 SW = 18 mm
配接次数	min. 100
屏蔽	通过主体
护套直径	5.5 ...9 mm
线芯横截面积	实芯：0.51 ...0.64 mm2 (24 ...22/1 AWG)绞线：0.46 ...0.76 mm2 (27 ...22/7 AWG)
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍 / 黄铜，镀镍密封件NBR接触表面Au / Ni	滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍 / 黄铜，镀镍密封件NBR接触表面Au / Ni
滚花螺钉连接	锌压铸件，镀镍
主体	锌压铸件，镀镍 / 黄铜，镀镍
密封件	NBR
接触表面	Au / Ni
