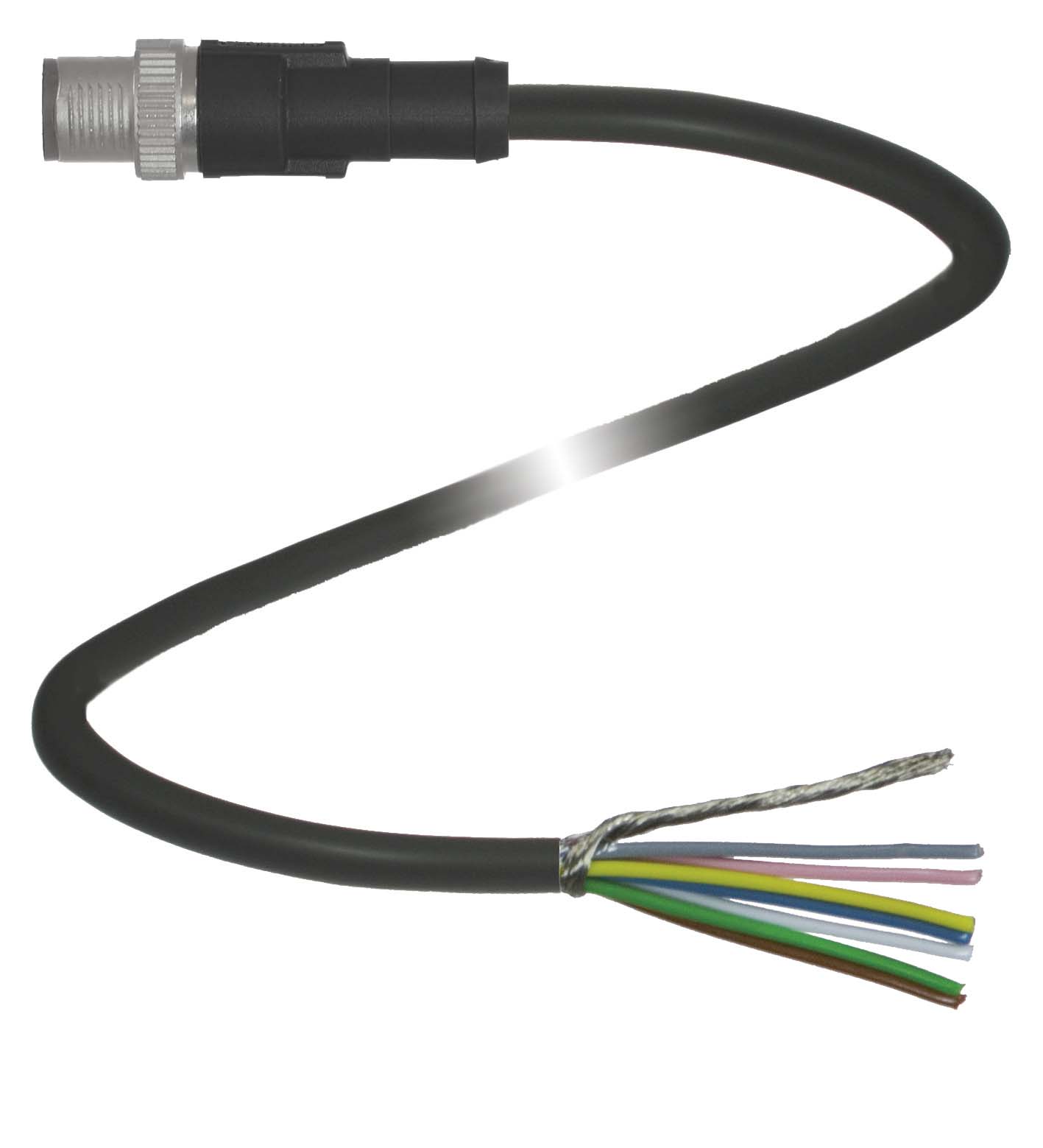

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

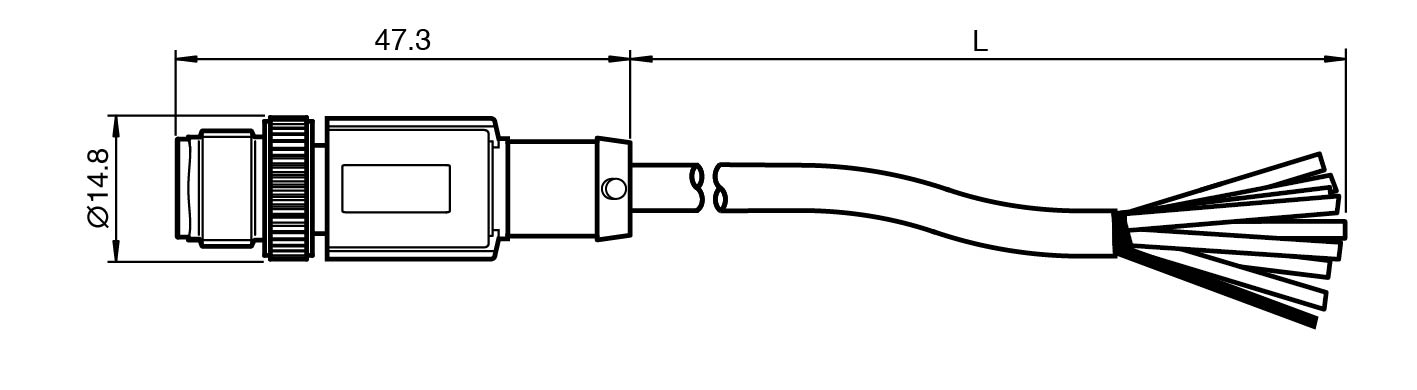

| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码Y 型 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码Y 型 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 8 |
| 编码 | Y 型 |
| 连接 | 电缆尾部 |
| 额定电压 | 30 V DC |
| 额定电流 | 6 A（电源）0.5 A（数据） |
| 体积电阻 | max. 5 mΩ |
| 防护等级 | EN 60529 |
| 现场总线标准 | 混合以太网 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-113 |
| 组件类别 | CAT5 (IEC 11801) ， CAT5e (TIA 568B) |
| 易燃性 | UL 1581 ; UL 2556 FT2 |
| 无卤 | DIN VDE 0472-815 / IEC 60754-1 |
| 耐水解 | EN 50396 |
| 耐油 | DIN EN 60811-2-1 / DIN VDE 0282-10 |
| 环境温度 | 环境温度 |
| 插塞式连接器-25 ... 90 °C (-13 ... 194 °F)固定缆线-40 ... 90 °C (-40 ... 194 °F)柔性电缆-30 ... 70 °C (-22 ... 158 °F) | 插塞式连接器-25 ... 90 °C (-13 ... 194 °F)固定缆线-40 ... 90 °C (-40 ... 194 °F)柔性电缆-30 ... 70 °C (-22 ... 158 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -25 ... 90 °C (-13 ... 194 °F) |
| 固定缆线 | -40 ... 90 °C (-40 ... 194 °F) |
| 柔性电缆 | -30 ... 70 °C (-22 ... 158 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花配接次数min. 100屏蔽屏蔽连接至螺纹接头 | 拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花配接次数min. 100屏蔽屏蔽连接至螺纹接头 |
| 防护等级 | IP65/IP67 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径8,8 mm弯曲半径> 8 倍缆线直径，活动 > 4 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）芯数8线芯横截面积4 x 0.15 mm2（数据）4 x 0.85 mm2（电源）芯颜色1 号芯： 白色/橙色 2 号芯： 橙色 3 号芯： 白色/绿色 4 号芯： 绿色 5 号芯： 蓝色 6 核： 白色 7 芯： 棕色 8 芯：红色 黑色内芯构造19 x 0,1 mm （数据）19 x 0,2 mm （电源）屏蔽镀锡铜丝编织，85 % 覆盖率长度L2 m电缆代码94H | 护套直径8,8 mm弯曲半径> 8 倍缆线直径，活动 > 4 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）芯数8线芯横截面积4 x 0.15 mm2（数据）4 x 0.85 mm2（电源）芯颜色1 号芯： 白色/橙色 2 号芯： 橙色 3 号芯： 白色/绿色 4 号芯： 绿色 5 号芯： 蓝色 6 核： 白色 7 芯： 棕色 8 芯：红色 黑色内芯构造19 x 0,1 mm （数据）19 x 0,2 mm （电源）屏蔽镀锡铜丝编织，85 % 覆盖率长度L2 m电缆代码94H |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 2000000运动速度max. 3 m/s导线距离4,5 m加速度max. 3 m/s2 | 牵引链循环min. 2000000运动速度max. 3 m/s导线距离4,5 m加速度max. 3 m/s2 |
| 质量 | 261 g |
| 拧紧扭矩 | 0,4 Nm |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 护套直径 | 8,8 mm |
| 弯曲半径 | > 8 倍缆线直径，活动 > 4 倍缆线直径，固定式 |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 8 |
| 线芯横截面积 | 4 x 0.15 mm2（数据）4 x 0.85 mm2（电源） |

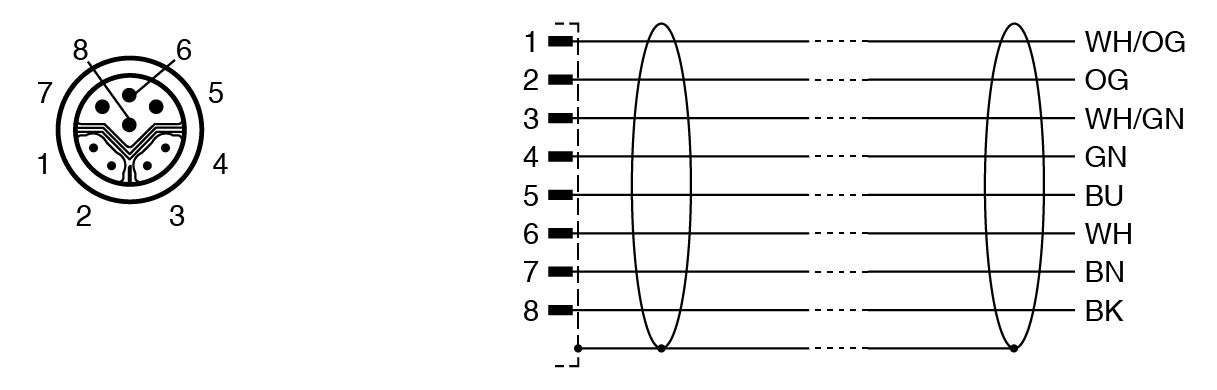

| 芯颜色 | 1 号芯： 白色/橙色 2 号芯： 橙色 3 号芯： 白色/绿色 4 号芯： 绿色 5 号芯： 蓝色 6 核： 白色 7 芯： 棕色 8 芯：红色 黑色 |
| 内芯构造 | 19 x 0,1 mm （数据）19 x 0,2 mm （电源） |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |
| 长度 | 2 m |
| 电缆代码 | 94H |
| 牵引链循环 | min. 2000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | 4,5 m |
| 加速度 | max. 3 m/s2 |
| 无 LABS | 是 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镍/金易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镍/金易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR线芯裸铜 (Cu)磁芯绝缘PP耐油是耐微生物是耐水解是易燃性FT1 | 护套PUR线芯裸铜 (Cu)磁芯绝缘PP耐油是耐微生物是耐水解是易燃性FT1 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 镍/金 |
| 易燃性 | V-2 |
| 护套 | PUR |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐油 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | FT1 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
