倍加福

V19SY-Y-V1D/V1S

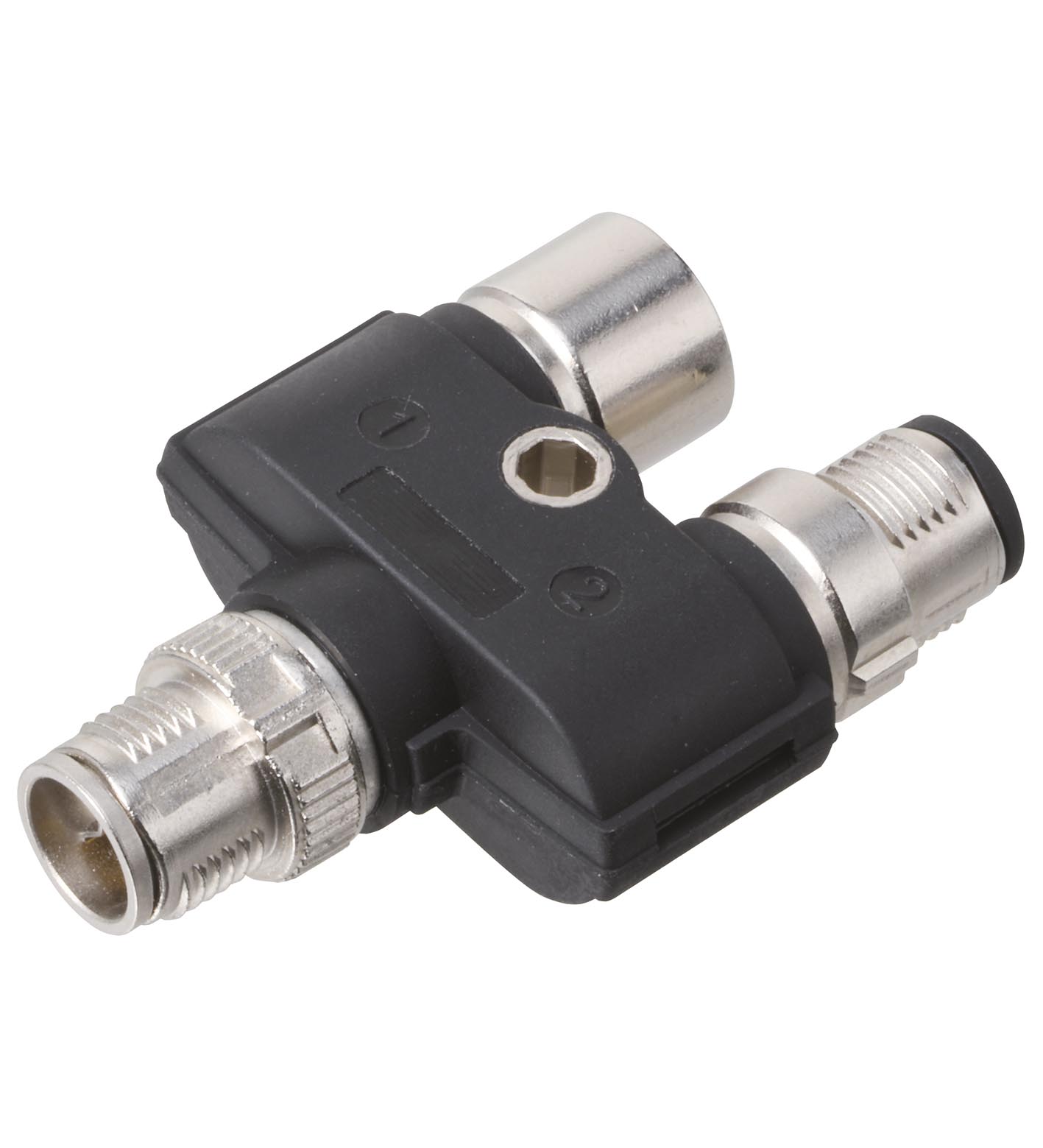

V19SY-Y-V1D/V1S Y 形配线盒

订货号: 293631
产品分类: 传感器-执行器分接器

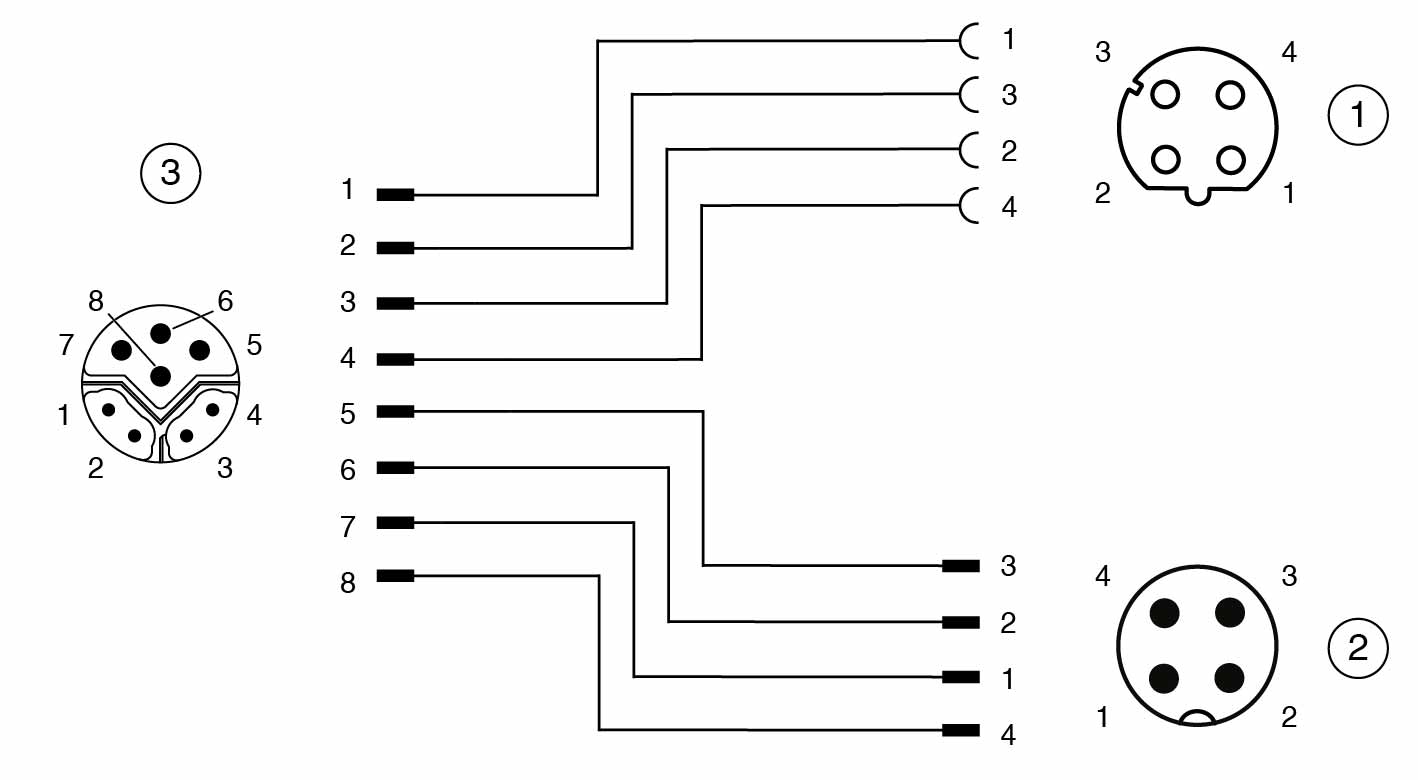

Y 型分接器，M12 插头 Y 码 - M12 插头 A 码/插座 D 码

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码D 码	连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码D 码
连接器 2	连接器 2
连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码	连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码
连接器 3	连接器 3
连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码Y 型	连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码Y 型
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	4
编码	D 码
连接	公头连接器
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	4
编码	A 码
连接	公头连接器
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	8
编码	Y 型
工作电压	最大 30 V AC/DC
工作电流	4 A
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
组件类别	CAT5 (IEC 11801:2002)
易燃性	UL 94
环境温度	-25 ... 80 °C (-13 ... 176 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100	拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100
防护等级	IP67
质量	45 g

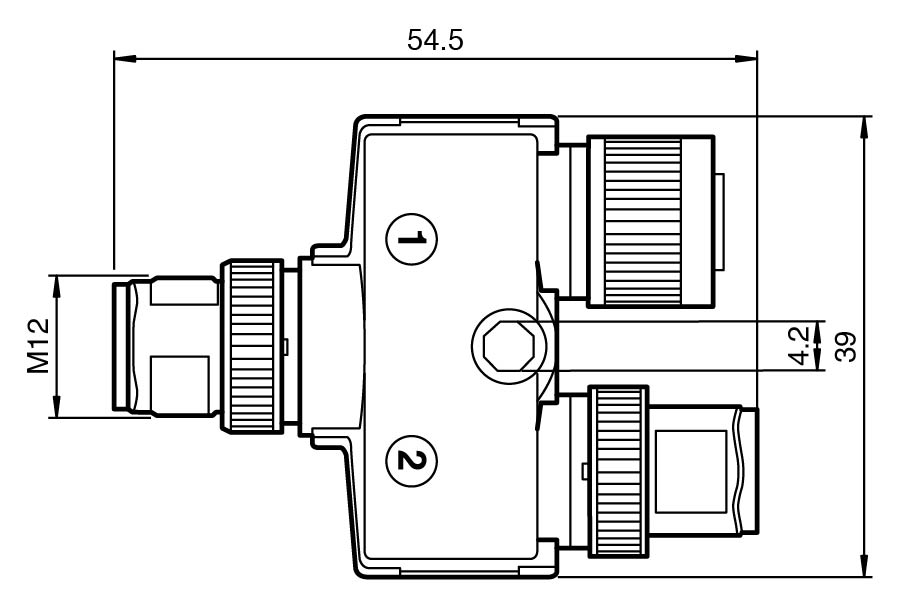

尺寸	尺寸
宽度39 mm长度54,5 mm	宽度39 mm长度54,5 mm
安装	适用于 M4 螺丝的安装孔
拧紧扭矩	0,6 Nm
防松弛	可用
工具安装	直纹滚花
配接次数	min. 100
宽度	39 mm
长度	54,5 mm
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体TPU密封件NBR接触表面镍/金	滚花螺钉连接锌压铸件，镀镍主体TPU密封件NBR接触表面镍/金
滚花螺钉连接	锌压铸件，镀镍
主体	TPU
密封件	NBR
接触表面	镍/金
