倍加福

V1D-G-ABG-PG9-Q3

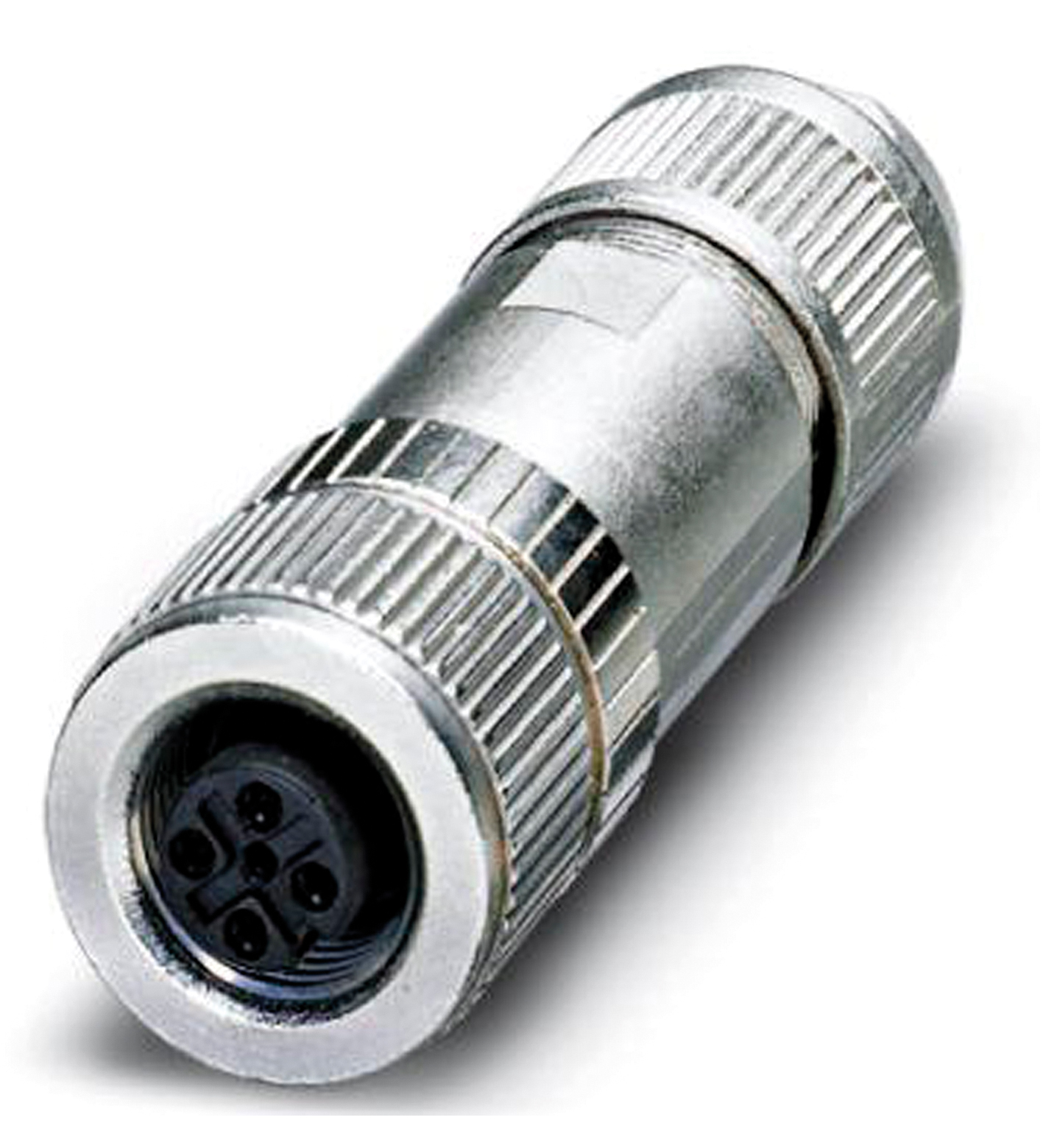

V1D-G-ABG-PG9-Q3 母头电缆套件，可现场连接

订货号: 70143670
产品分类: 现场连接器

单端母头线组，M12，D 码，可现场连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直角锁定螺钉连接针脚数4编码D 码	连接插座结构类型M12样式直角锁定螺钉连接针脚数4编码D 码
连接	插座
结构类型	M12
样式	直角
锁定	螺钉连接
针脚数	4
编码	D 码
工作电压	最大 48 V AC / 60 V DC
工作电流	最大 1,75 A
绝缘电阻	min. 100 MΩ
防护等级	EN 60529
现场总线标准	PROFINET
插头连接	M12 x 1 连接器 : IEC 61076-2-101
组件类别	CAT5 (IEC 11801)
易燃性	UL 94
环境温度	-40 ... 85 °C (-40 ... 185 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0.4 Nm 滚花/0.8 Nm 插头插件/3.0 Nm 压力螺母工具安装直纹滚花， SW = 16 mm ， SW = 13 mm配接次数min. 100屏蔽屏蔽连接至连接器	拧紧扭矩0.4 Nm 滚花/0.8 Nm 插头插件/3.0 Nm 压力螺母工具安装直纹滚花， SW = 16 mm ， SW = 13 mm配接次数min. 100屏蔽屏蔽连接至连接器
防护等级	IP67
连接	绝缘穿刺连接，适用的线芯横截面积为 0.25 ...0.34 mm2
电缆	电缆
护套直径4 ...8 mm线芯横截面积0,34 mm2 / 22 AWG 最大	护套直径4 ...8 mm线芯横截面积0,34 mm2 / 22 AWG 最大
质量	51,8 g
拧紧扭矩	0.4 Nm 滚花/0.8 Nm 插头插件/3.0 Nm 压力螺母
工具安装	直纹滚花， SW = 16 mm ， SW = 13 mm
配接次数	min. 100
屏蔽	屏蔽连接至连接器
护套直径	4 ...8 mm
线芯横截面积	0,34 mm2 / 22 AWG 最大
插塞式连接器	插塞式连接器
滚花螺钉连接黄铜，镀镍主体锌压铸件，镀镍密封件氯丁橡胶接触表面镍/金易燃性V-0	滚花螺钉连接黄铜，镀镍主体锌压铸件，镀镍密封件氯丁橡胶接触表面镍/金易燃性V-0
滚花螺钉连接	黄铜，镀镍
主体	锌压铸件，镀镍
密封件	氯丁橡胶
接触表面	镍/金
易燃性	V-0
