产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

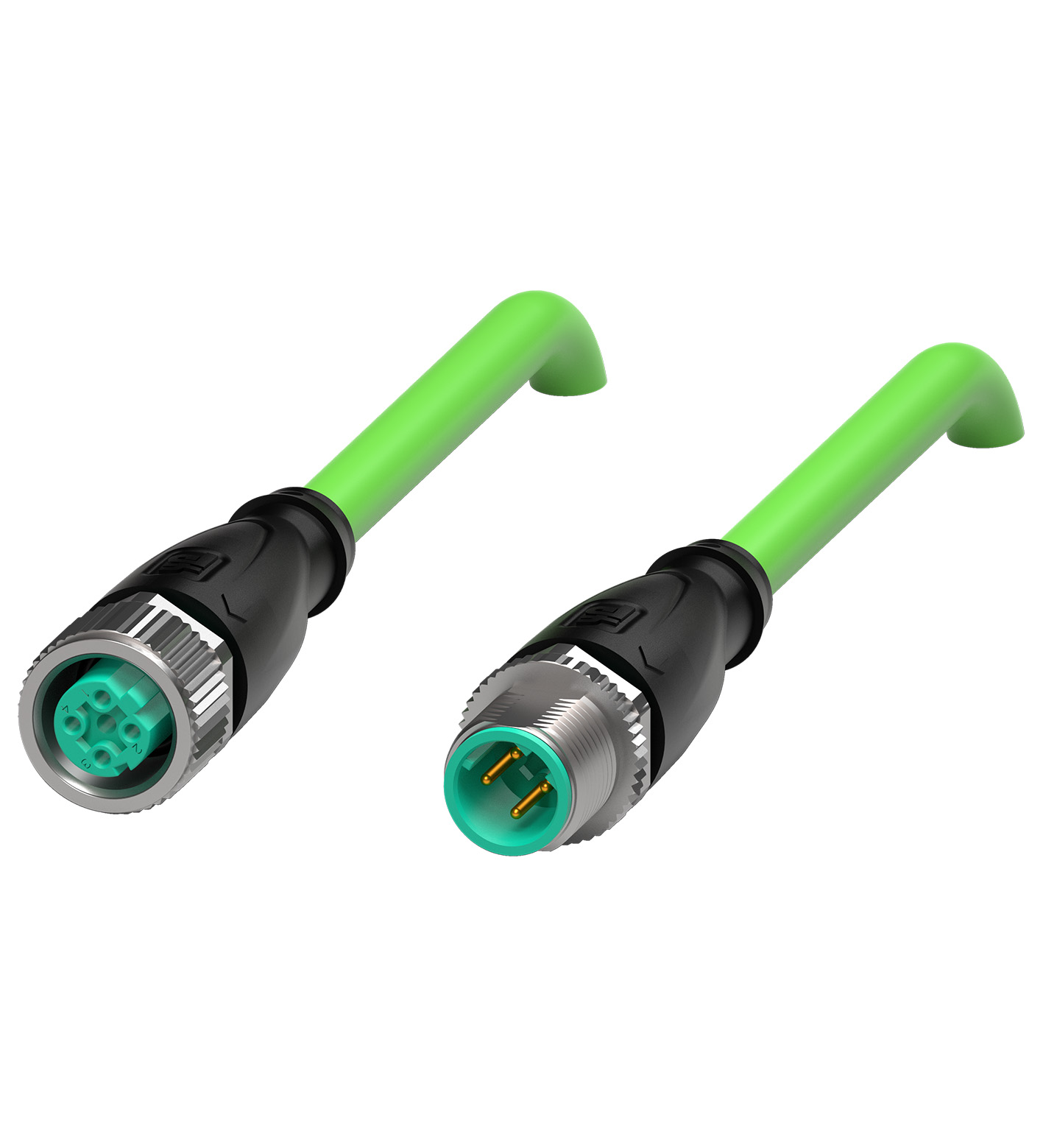

通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码D 码 | 连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码D 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码D 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码D 码 |
| 连接 | 插座 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | D 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | D 码 |
| 工作电压 | 最大 250 V AC/DC |
| 工作电流 | 最大 4 A |
| 防护等级 | EN 60529 |

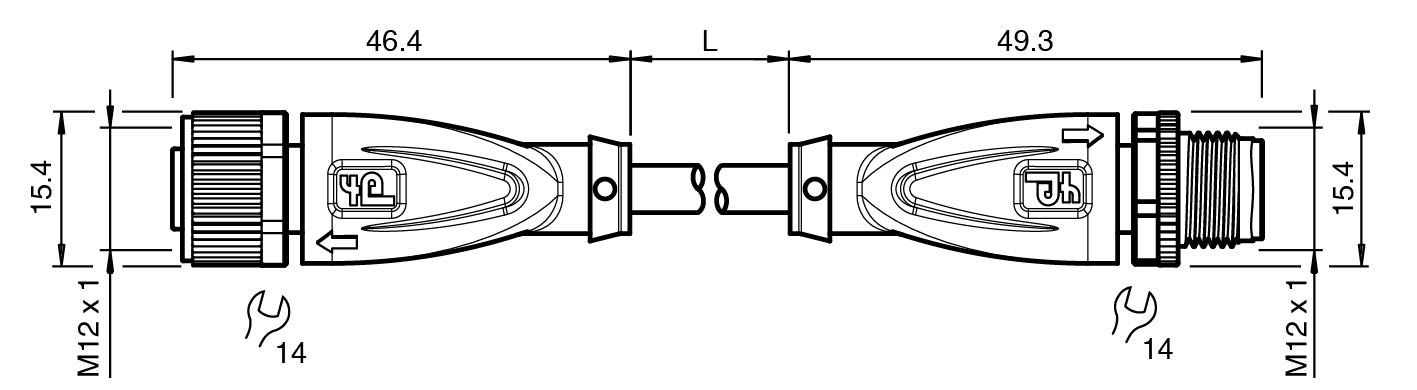

| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 组件类别 | CAT5 (IEC 11801) ， CAT5e (IEC 61156-6) |
| 易燃性 | IEC 60332-1-2 / UL 2556 FT2 / ISO 6722-1 5.22 (UN ECE-R 118.01) |
| UL 认证 | AWM 型 20549 80 °C 300V AWM I A/B 80 °C 300V FT2 （缆线） |
| UL 文件编号 | E231213 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-30 ... 70 °C (-22 ... 158 °F)柔性电缆-20 ... 70 °C (-4 ... 158 °F) | 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-30 ... 70 °C (-22 ... 158 °F)柔性电缆-20 ... 70 °C (-4 ... 158 °F) |
| 插塞式连接器 | -40 ... 90 °C (-40 ... 194 °F) |
| 固定缆线 | -30 ... 70 °C (-22 ... 158 °F) |
| 柔性电缆 | -20 ... 70 °C (-4 ... 158 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 | 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 |
| 防护等级 | IP66 / IP68 / IP69 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径6 mm弯曲半径> 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式护套剥离力max. 60 N / 100 mm护套颜色绿色 (RAL 6018)芯数4线芯横截面积0,34 mm2 / 22 AWG芯颜色1 号芯： 黄色 2 号芯： 白色 3 号芯： 橙色 4 号芯： 蓝色内芯构造7 x 0,254 mm ∅ 双绞线到双绞四线屏蔽铝内衬聚酯薄膜镀锡铜丝编织长度L5 m | 护套直径6 mm弯曲半径> 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式护套剥离力max. 60 N / 100 mm护套颜色绿色 (RAL 6018)芯数4线芯横截面积0,34 mm2 / 22 AWG芯颜色1 号芯： 黄色 2 号芯： 白色 3 号芯： 橙色 4 号芯： 蓝色内芯构造7 x 0,254 mm ∅ 双绞线到双绞四线屏蔽铝内衬聚酯薄膜镀锡铜丝编织长度L5 m |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环最大值 1000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 2 m/s2 | 牵引链循环最大值 1000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 2 m/s2 |
| 质量 | 289,53 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 护套直径 | 6 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式 |
| 护套剥离力 | max. 60 N / 100 mm |
| 护套颜色 | 绿色 (RAL 6018) |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 / 22 AWG |

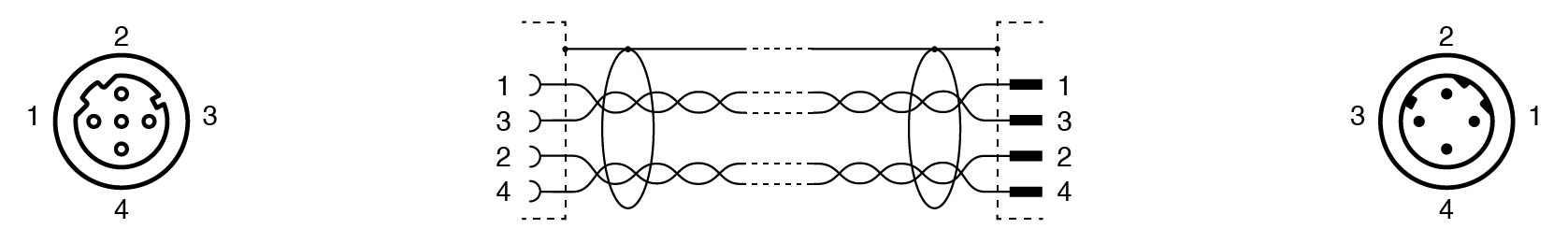

| 芯颜色 | 1 号芯： 黄色 2 号芯： 白色 3 号芯： 橙色 4 号芯： 蓝色 |
| 内芯构造 | 7 x 0,254 mm ∅ 双绞线到双绞四线 |
| 屏蔽 | 铝内衬聚酯薄膜镀锡铜丝编织 |
| 长度 | 5 m |
| 牵引链循环 | 最大值 1000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | 最长 5 m |
| 加速度 | max. 2 m/s2 |
| 无 LABS | 是 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP易燃性FT2 符合 UN ECE-R 118.01 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP易燃性FT2 符合 UN ECE-R 118.01 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | FKM |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 易燃性 | FT2 符合 UN ECE-R 118.01 |
| 缆线标记套管 | 2x PUR 透明的 ， 接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转 |
