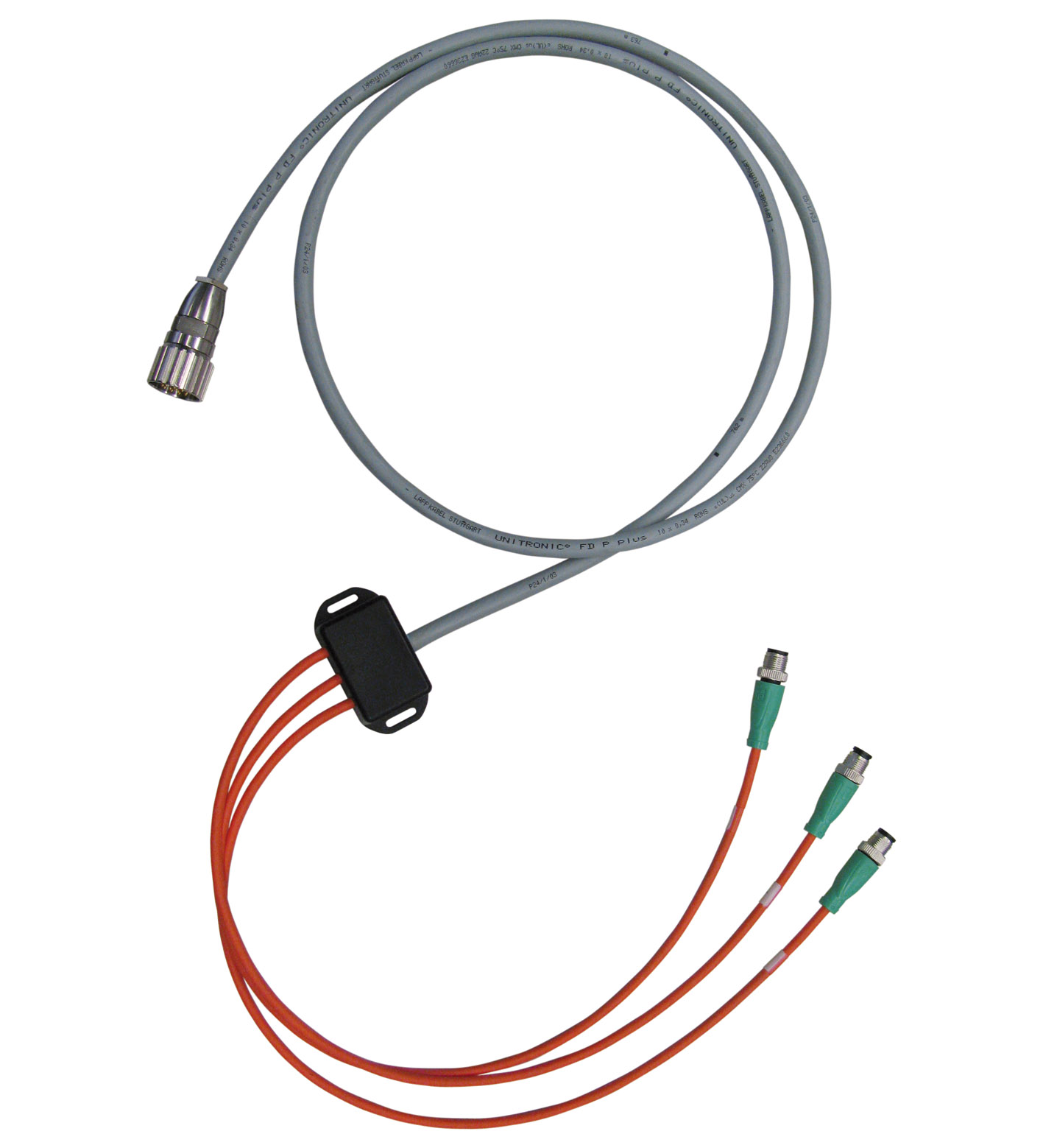

TECHNICAL DATA
规格参数
通用规格

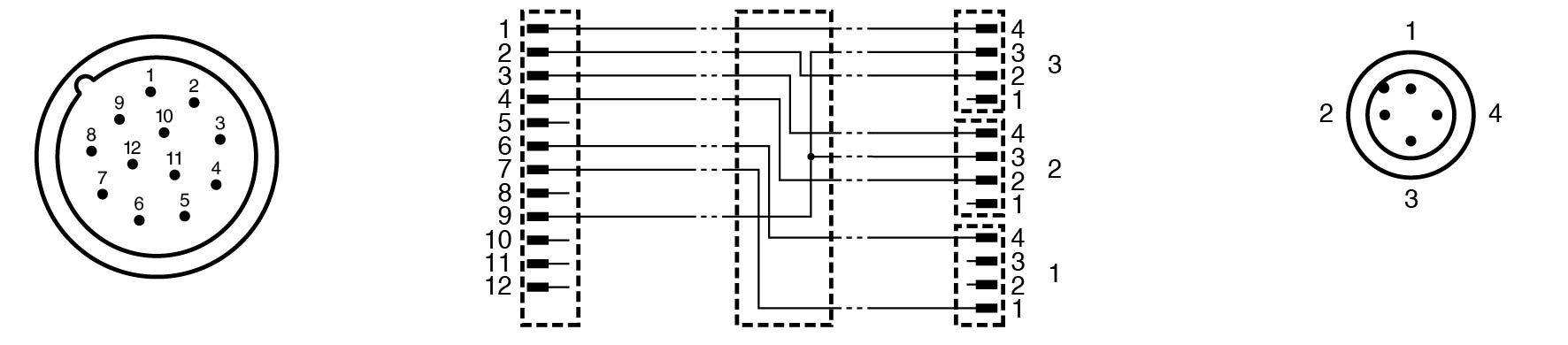

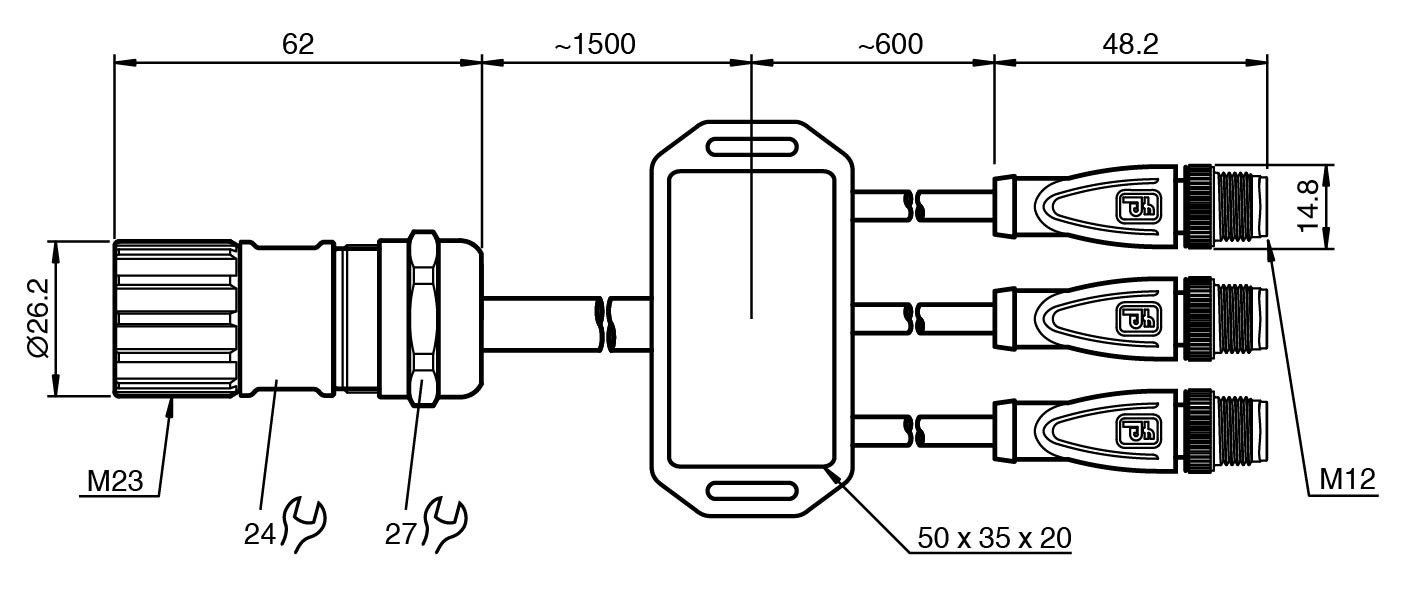

| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接器 3 | 连接器 3 |
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接器 4 | 连接器 4 |
| 连接公头连接器结构类型M23样式直型锁定螺钉连接针脚数12编码A 码 | 连接公头连接器结构类型M23样式直型锁定螺钉连接针脚数12编码A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M23 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 12 |
| 编码 | A 码 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 最大 4 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| CCC 认证 | 此产品未进行认证，因而没有 CCC 标记。 |
| 最高许可工作电压max. 75 V AC/DC | 最高许可工作电压max. 75 V AC/DC |
| 最高许可工作电压 | max. 75 V AC/DC |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)连接器 4-40 ... 125 °C (-40 ... 257 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) | 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)连接器 4-40 ... 125 °C (-40 ... 257 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 2 |
| 插塞式连接器 | -40 ... 90 °C (-40 ... 194 °F) |
| 连接器 4 | -40 ... 125 °C (-40 ... 257 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -25 ... 80 °C (-13 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100 | 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100 |
| 连接器 4 | 连接器 4 |
| 工具安装直纹滚花 ， SW = 24 mm 和 SW = 27 mm配接次数最小 50 | 工具安装直纹滚花 ， SW = 24 mm 和 SW = 27 mm配接次数最小 50 |
| 防护等级 | IP67 / IP68 / IP69 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径∅8.8 mm / ∅4.8 mm弯曲半径> 5 x 电缆直径，活动式护套颜色黑色（与 RAL 9005 相似）线芯10 x 0.34 mm2 4 x 0.34 mm2内芯构造42 x 0,1 mm / 19 x 0,15 mm ∅长度LL1 = 0,6 m L2 = 0,6 m L3 = 0,6 m L4 = 1,5 m | 护套直径∅8.8 mm / ∅4.8 mm弯曲半径> 5 x 电缆直径，活动式护套颜色黑色（与 RAL 9005 相似）线芯10 x 0.34 mm2 4 x 0.34 mm2内芯构造42 x 0,1 mm / 19 x 0,15 mm ∅长度LL1 = 0,6 m L2 = 0,6 m L3 = 0,6 m L4 = 1,5 m |
| 质量 | 38,6 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 可用 |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 100 |
| 工具安装 | 直纹滚花 ， SW = 24 mm 和 SW = 27 mm |
| 配接次数 | 最小 50 |
| 护套直径 | ∅8.8 mm / ∅4.8 mm |
| 弯曲半径 | > 5 x 电缆直径，活动式 |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 线芯 | 10 x 0.34 mm2 4 x 0.34 mm2 |
| 内芯构造 | 42 x 0,1 mm / 19 x 0,15 mm ∅ |
| 长度 | L1 = 0,6 m L2 = 0,6 m L3 = 0,6 m L4 = 1,5 m |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面金易燃性V-2 |
| 连接器 4 | 连接器 4 |
| 主体锌压铸件，镀镍接触表面Au / Ni | 主体锌压铸件，镀镍接触表面Au / Ni |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底磁芯绝缘PP易燃性FT2 | 护套PUR 聚醚基底磁芯绝缘PP易燃性FT2 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 金 |
| 易燃性 | V-2 |
| 主体 | 锌压铸件，镀镍 |
| 接触表面 | Au / Ni |
| 护套 | PUR 聚醚基底 |
| 磁芯绝缘 | PP |
| 易燃性 | FT2 |
