产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 针脚数 | 3 |
|---|---|

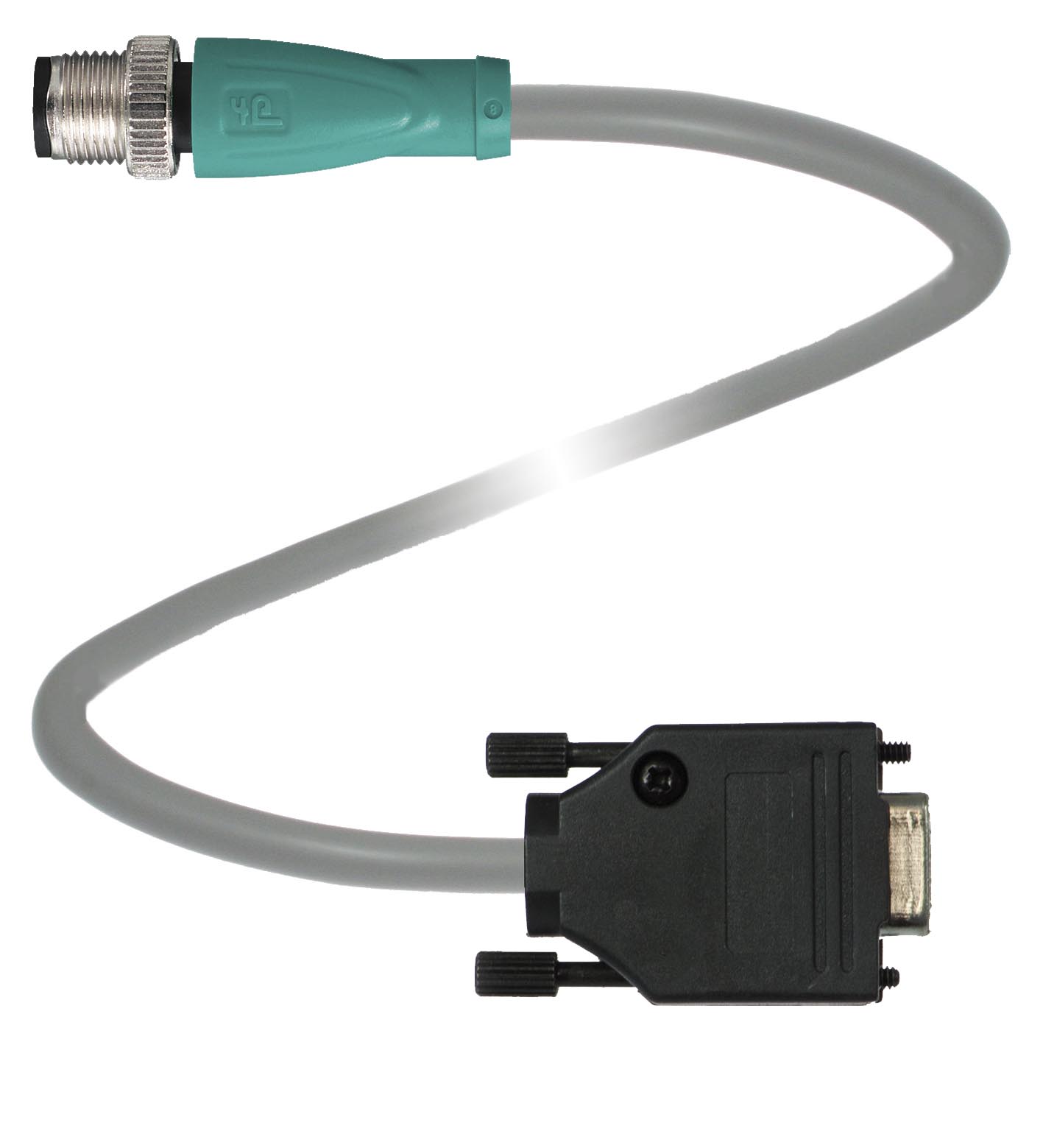

| 结构类型 | M12 连接器，直型9 针 Sub-D 插座 |
| 工作电压 | 最大 60 V DC |
| 工作电流 | 最大 4 A |
| 环境温度 | -40 ... 90 °C (-40 ... 194 °F) 电缆，固定式： -40 ... 80 °C (-40 ... 176 °F) 电缆，柔性： -20 ... 80 °C (-4 ... 176 °F) |
| 污染程度 | 3 |
| 连接 | 1 x M12 插头，直型1 个 SUB-D 插座 |
| 材料 | 材料 |
| 触点铜锡合金/金接触表面金主体TPU，绿色电缆PUR套管连接器压铸锌磁芯绝缘PP | 触点铜锡合金/金接触表面金主体TPU，绿色电缆PUR套管连接器压铸锌磁芯绝缘PP |
| 电缆 | 细线，柔软 |
| 护套直径∅ 4,8 mm弯曲半径> 10 x 电缆直径，活动式颜色灰色线芯4 x 0.34 mm2导线结构19 x 0,15 mm ∅长度L2 m | 护套直径∅ 4,8 mm弯曲半径> 10 x 电缆直径，活动式颜色灰色线芯4 x 0.34 mm2导线结构19 x 0,15 mm ∅长度L2 m |
| 质量 | 89 g |
| 易燃性 | 易燃性 |
| 触点支架94 HB外壳94 V-2 | 触点支架94 HB外壳94 V-2 |
| 触点 | 铜锡合金/金 |
| 接触表面 | 金 |
| 主体 | TPU，绿色 |
| 电缆 | PUR |
| 套管连接器 | 压铸锌 |
| 磁芯绝缘 | PP |
| 护套直径 | ∅ 4,8 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 |
| 颜色 | 灰色 |
| 线芯 | 4 x 0.34 mm2 |
| 导线结构 | 19 x 0,15 mm ∅ |
| 长度 | 2 m |
| 触点支架 | 94 HB |
| 外壳 | 94 V-2 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
