产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

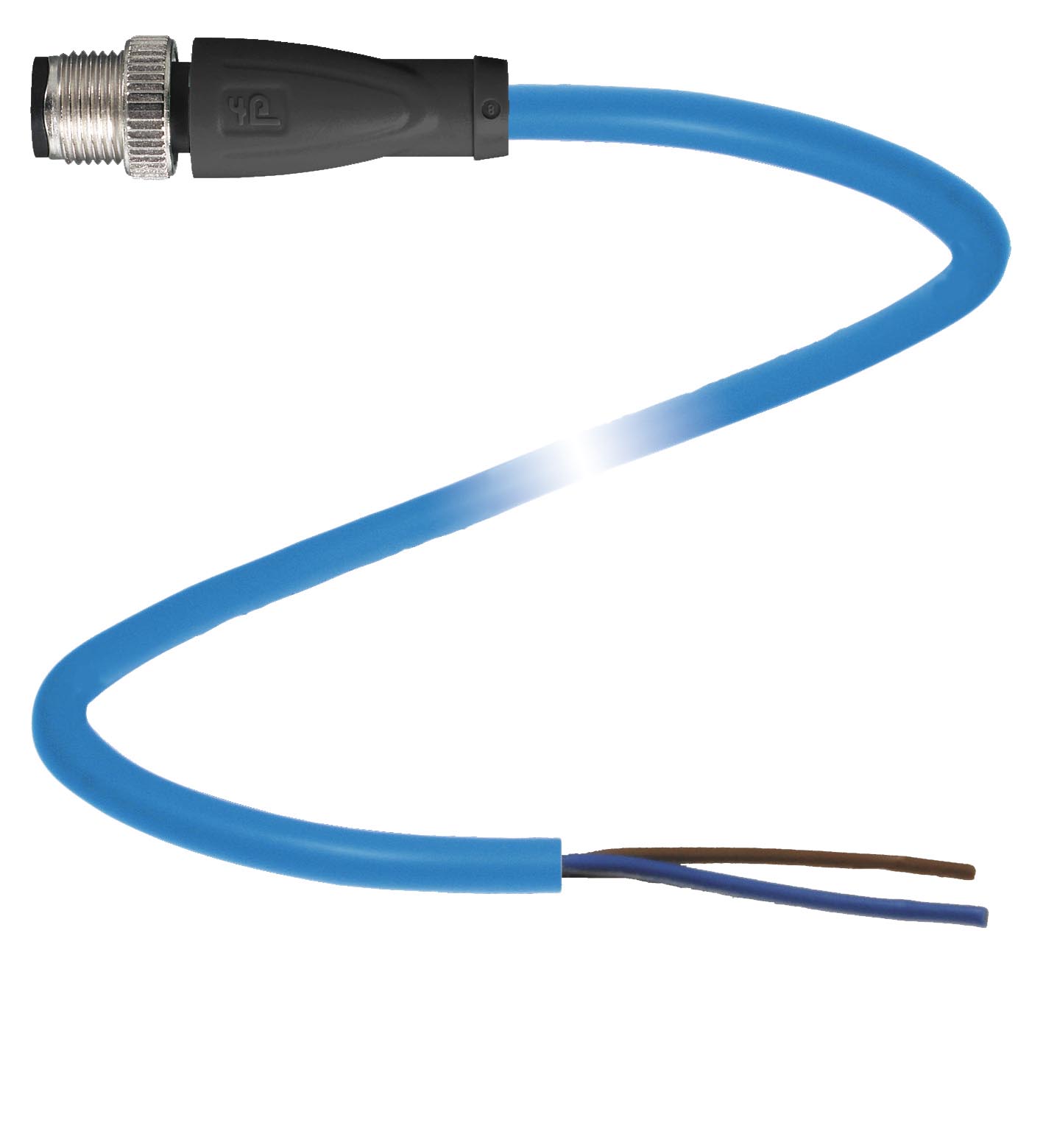

通用规格
| 针脚数 | 2 |
|---|---|
| 连接 1 | 公头连接器 |
| 结构类型 1 | 直型 |
| 螺纹 1 | M12 |
| 连接 2 | 电缆尾部 |
| UL 文件编号 | E231213 |
| 工作电压 | 最大 250 V AC/DC |
| 工作电流 | 最大 4 A |
| 触点电阻 | < 10 mΩ |
| 电感 | 0,6 mH / km |
| 电容 | 82 nF / km |
| 符合标准 | 符合标准 |
| 防护等级EN 60529:2000标准IEC 61076-2-101:2008易燃性把手：UL 94 | 防护等级EN 60529:2000标准IEC 61076-2-101:2008易燃性把手：UL 94 |
| 防护等级 | EN 60529:2000 |
| 标准 | IEC 61076-2-101:2008 |
| 易燃性 | 把手：UL 94 |
| 环境温度 | 主体： -40 ... 90 °C (-40 ... 194 °F) 电缆，固定式： -40 ... 80 °C (-40 ... 176 °F) 电缆，柔性： -20 ... 80 °C (-4 ... 176 °F) |
| 污染程度 | 3 |
| 针脚直径 | 1 mm |
| 防护等级 | IP67 / IP68 / IP69k |
| 电缆代码 | Li FY 11Y 2 x 0.34 |
| 材料 | 材料 |
| 触点铜锡合金/金接触表面金主体TPU，黑色电缆PUR套管连接器压铸锌磁芯绝缘PVC | 触点铜锡合金/金接触表面金主体TPU，黑色电缆PUR套管连接器压铸锌磁芯绝缘PVC |
| 电缆 | 特细丝电线，柔性 |
| 护套直径∅ 4,8 mm弯曲半径> 15 倍缆线直径，活动 > 10 x 电缆直径，固定式颜色蓝色线芯2 x 0.34 mm2导线结构42 x 0,1 mm ∅长度L1 m | 护套直径∅ 4,8 mm弯曲半径> 15 倍缆线直径，活动 > 10 x 电缆直径，固定式颜色蓝色线芯2 x 0.34 mm2导线结构42 x 0,1 mm ∅长度L1 m |
| 质量 | 37,08 g |
| 易燃性 | 易燃性 |
| 触点支架94 HB外壳94 V-2 | 触点支架94 HB外壳94 V-2 |
| 触点 | 铜锡合金/金 |
| 接触表面 | 金 |
| 主体 | TPU，黑色 |
| 电缆 | PUR |
| 套管连接器 | 压铸锌 |
| 磁芯绝缘 | PVC |
| 护套直径 | ∅ 4,8 mm |
| 弯曲半径 | > 15 倍缆线直径，活动 > 10 x 电缆直径，固定式 |
| 颜色 | 蓝色 |
| 线芯 | 2 x 0.34 mm2 |
| 导线结构 | 42 x 0,1 mm ∅ |
| 长度 | 1 m |
| 触点支架 | 94 HB |
| 外壳 | 94 V-2 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
