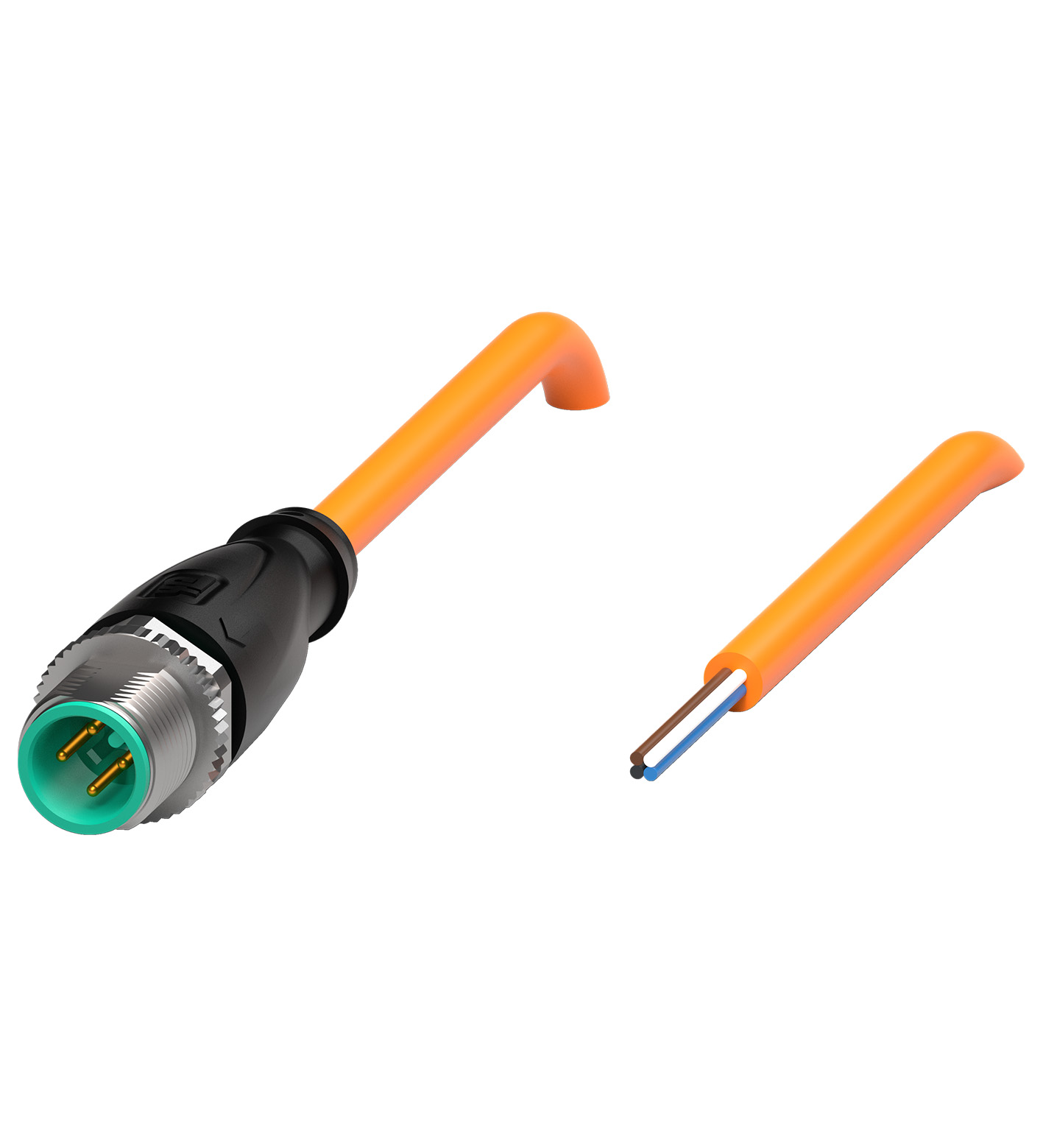

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 连接 | 电缆尾部 |
| 工作电压 | 最大 250 V AC/DC |
| 工作电流 | 最大 4 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 易燃性 | IEC 60332-1-2 ， ISO 14572 ， 阻燃性符合 ISO 14572 和 ISO 6722 标准 |
| 无卤 | IEC 60754-2 |
| 无铅 | RoHS 指令 2011/65/EU |
| 耐水解 | 阻燃性符合 ISO 14572 和 ISO 6722 标准 |
| 耐油 | ISO 14572 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 120 °C (-40 ... 248 °F) 对于 20000 h -40 ... 150 °C (-40 ... 302 °F) 对于 3000 h柔性电缆-15 ... 120 °C (5 ... 248 °F) 对于 20000 h -15 ... 150 °C (5 ... 302 °F) 对于 3000 h | 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 120 °C (-40 ... 248 °F) 对于 20000 h -40 ... 150 °C (-40 ... 302 °F) 对于 3000 h柔性电缆-15 ... 120 °C (5 ... 248 °F) 对于 20000 h -15 ... 150 °C (5 ... 302 °F) 对于 3000 h |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 90 °C (-40 ... 194 °F) |
| 固定缆线 | -40 ... 120 °C (-40 ... 248 °F) 对于 20000 h -40 ... 150 °C (-40 ... 302 °F) 对于 3000 h |
| 柔性电缆 | -15 ... 120 °C (5 ... 248 °F) 对于 20000 h -15 ... 150 °C (5 ... 302 °F) 对于 3000 h |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100 | 拧紧扭矩0,6 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100 |
| 防护等级 | IP66 / IP68 / IP69 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 10 x 电缆直径，固定式护套剥离力max. 50 N / 300 mm护套颜色橙色（类似于 RAL 2003）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色内芯构造19 x 0,16 mm ∅长度L10 m电缆代码Li 7Y-41X 4 x 0.34 | 护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 10 x 电缆直径，固定式护套剥离力max. 50 N / 300 mm护套颜色橙色（类似于 RAL 2003）芯数4线芯横截面积0,34 mm2芯颜色1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色内芯构造19 x 0,16 mm ∅长度L10 m电缆代码Li 7Y-41X 4 x 0.34 |
| 拖链适用性 | 拖链适用性 |
| 扭转循环min. 300000扭转应力± 360 °/ 30 cm | 扭转循环min. 300000扭转应力± 360 °/ 30 cm |
| 质量 | 383 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 集成 |

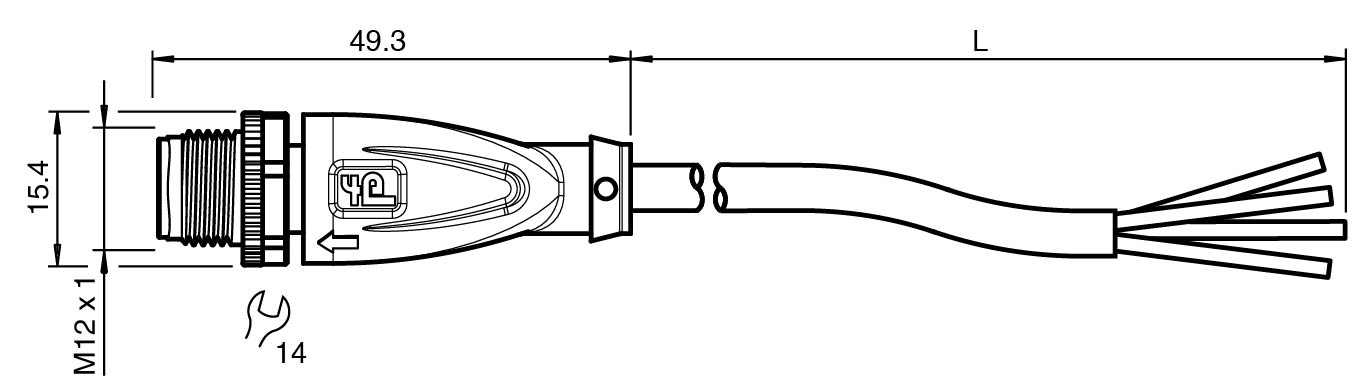

| 工具安装 | 直纹滚花六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 护套直径 | 4,8 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 10 x 电缆直径，固定式 |
| 护套剥离力 | max. 50 N / 300 mm |
| 护套颜色 | 橙色（类似于 RAL 2003） |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |

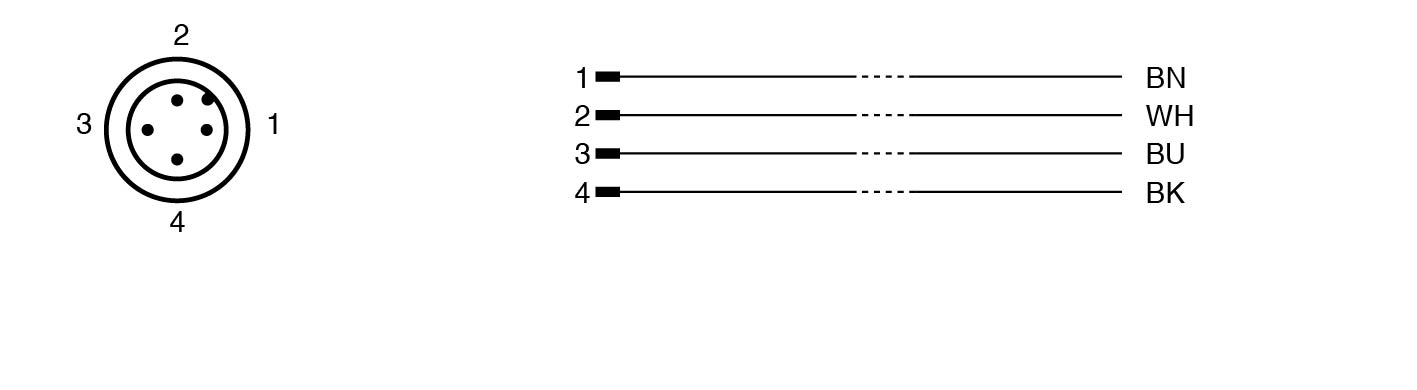

| 芯颜色 | 1 号芯： 棕色 2 号芯： 白色 3 号芯： 蓝色 4 号芯： 黑色 |
| 内芯构造 | 19 x 0,16 mm ∅ |
| 长度 | 10 m |
| 电缆代码 | Li 7Y-41X 4 x 0.34 |
| 扭转循环 | min. 300000 |
| 扭转应力 | ± 360 °/ 30 cm |
| 无 LABS | 是 |
| 无卤 | 是 |
| 无铅 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2 |
| 电缆 | 电缆 |
| 护套POC线芯裸铜 (Cu)磁芯绝缘ETFE耐焊珠是耐焊渣是耐油是耐水解是易燃性阻燃性分子交联是 | 护套POC线芯裸铜 (Cu)磁芯绝缘ETFE耐焊珠是耐焊渣是耐油是耐水解是易燃性阻燃性分子交联是 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 护套 | POC |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | ETFE |
| 耐焊珠 | 是 |
| 耐焊渣 | 是 |
| 耐油 | 是 |
| 耐水解 | 是 |
| 易燃性 | 阻燃性 |
| 分子交联 | 是 |
| 缆线标记套管 | 1x PUR 透明的 ， 接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转 |
