TECHNICAL DATA
规格参数

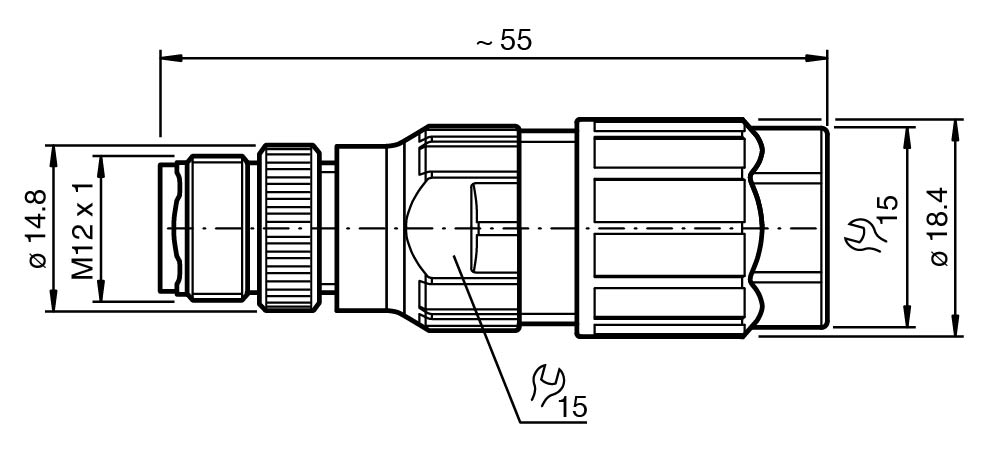

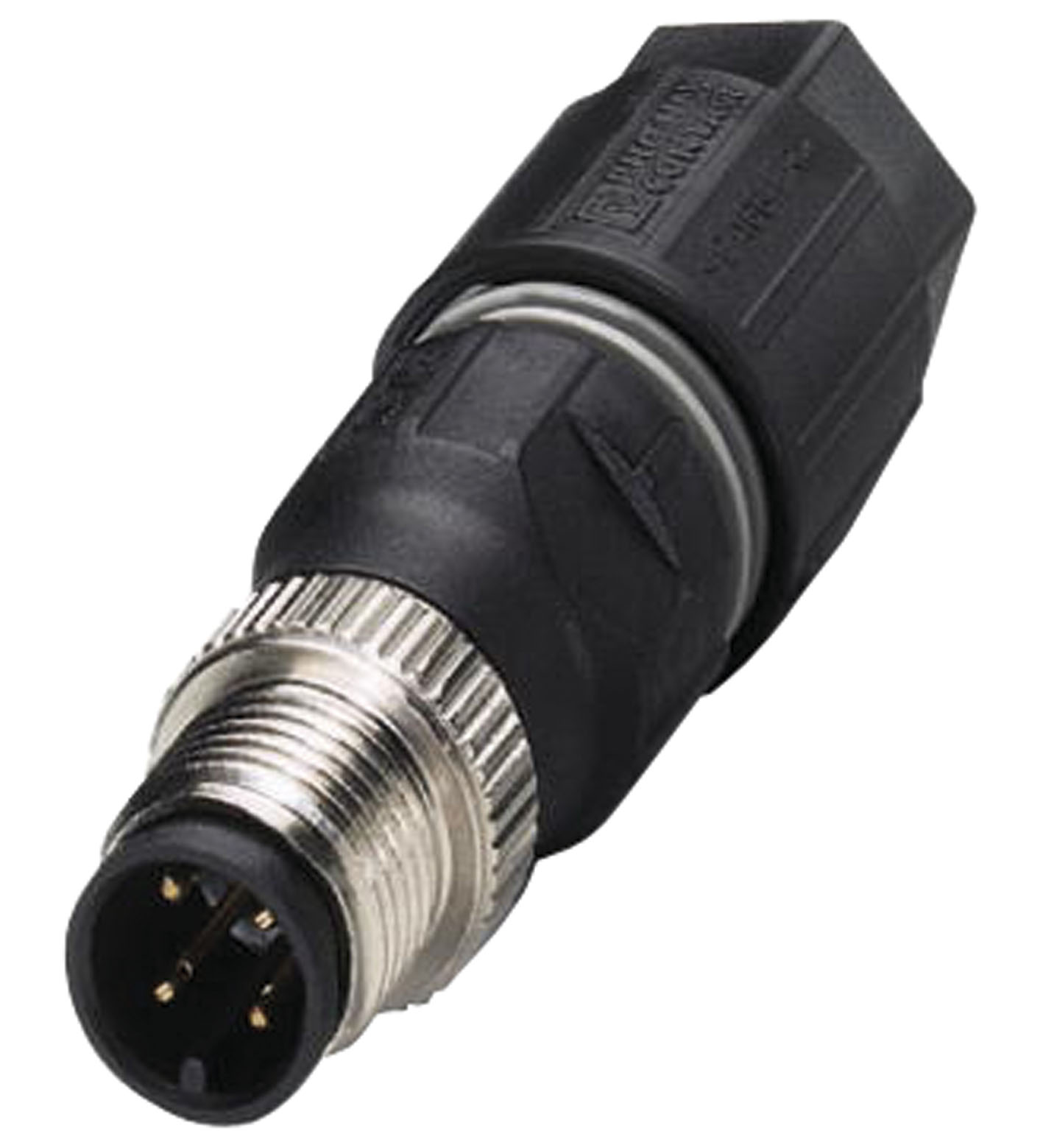

通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 工作电压 | 最大 250 V AC/DC |
| 工作电流 | 最大 4 A |
| 体积电阻 | < 5 mΩ |
| 绝缘电阻 | min. 100 MΩ |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| UL 文件编号 | E191152 |
| 环境温度 | -25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,4 Nm工具安装直纹滚花配接次数min. 100 | 拧紧扭矩0,4 Nm工具安装直纹滚花配接次数min. 100 |
| 防护等级 | IP65/IP67 |
| 连接 | 绝缘压穿连接，适用的线芯横截面积为 0.34 ...0.75 mm2 / AWG 22 ... AWG 18 |
| 电缆 | 电缆 |
| 护套直径4 ...8 mm线芯∅1.3 ...2.6 mm，含绝缘层横截面积：0.34 ...0.75 mm2缆线结构：2-6 类，符合 VDE 0295 标准线芯横截面积0,75 mm2 / 18 AWG 最大 | 护套直径4 ...8 mm线芯∅1.3 ...2.6 mm，含绝缘层横截面积：0.34 ...0.75 mm2缆线结构：2-6 类，符合 VDE 0295 标准线芯横截面积0,75 mm2 / 18 AWG 最大 |
| 质量 | 14,7 g |
| 安装 | 联接螺母的最大拧紧扭矩：≤ 1.2 Nm |
| 注意 | 具有相同横截面积的一根缆线最多可以有 10 个连接。重新连接缆线后，可能需要更换密封件和盖子。 |
| 拧紧扭矩 | 0,4 Nm |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 100 |
| 护套直径 | 4 ...8 mm |
| 线芯 | ∅1.3 ...2.6 mm，含绝缘层横截面积：0.34 ...0.75 mm2缆线结构：2-6 类，符合 VDE 0295 标准 |
| 线芯横截面积 | 0,75 mm2 / 18 AWG 最大 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体PA 66，黑色接触表面镍/金易燃性V-0 | 滚花螺钉连接锌压铸件，镀镍主体PA 66，黑色接触表面镍/金易燃性V-0 |
| 电缆 | 电缆 |
| 磁芯绝缘PVC/PE/PP | 磁芯绝缘PVC/PE/PP |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | PA 66，黑色 |
| 接触表面 | 镍/金 |
| 易燃性 | V-0 |
| 磁芯绝缘 | PVC/PE/PP |
