倍加福

V1S-T-V3

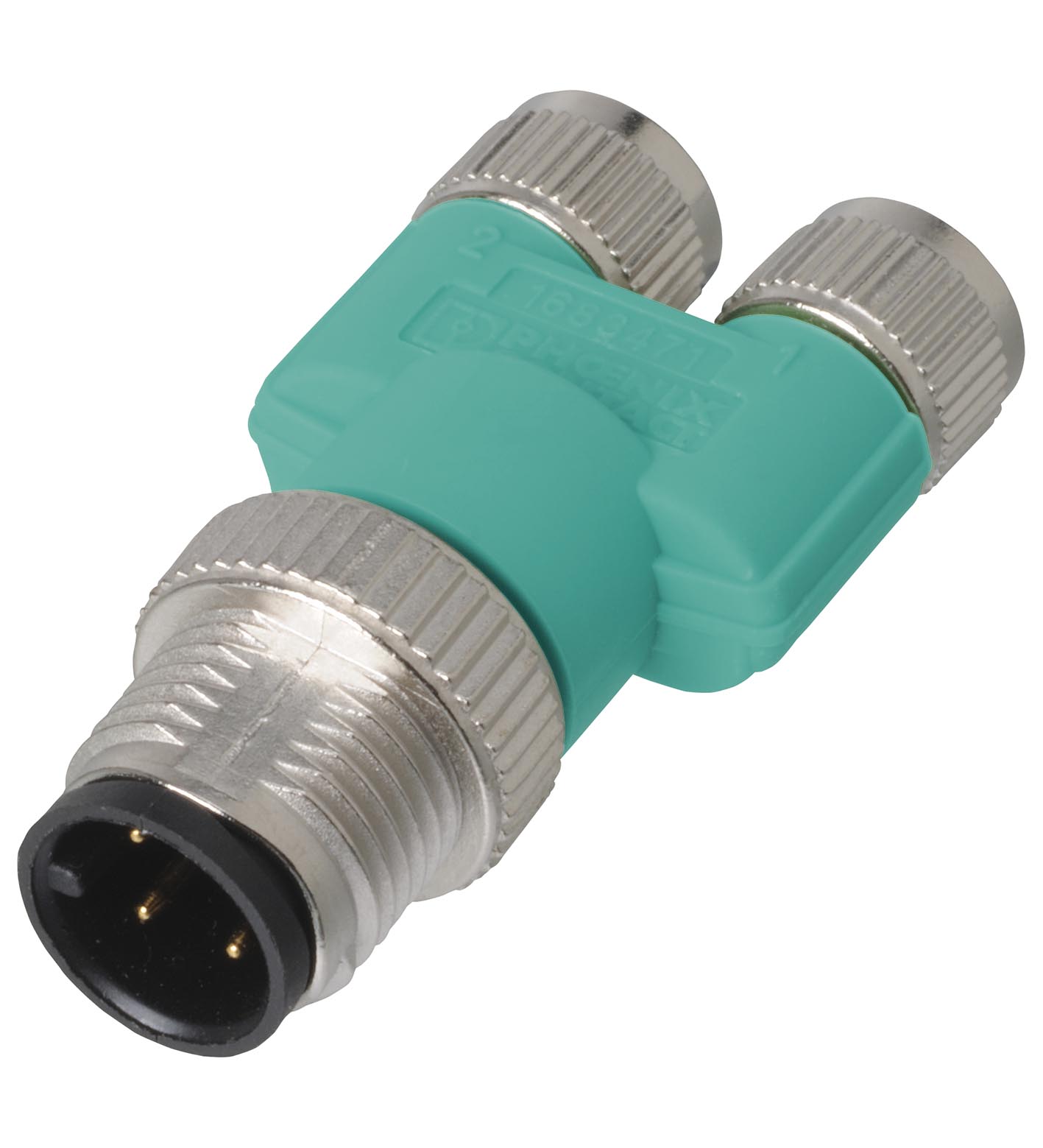

V1S-T-V3 Y 形配线盒

订货号: 221645
产品分类: 传感器-执行器分接器

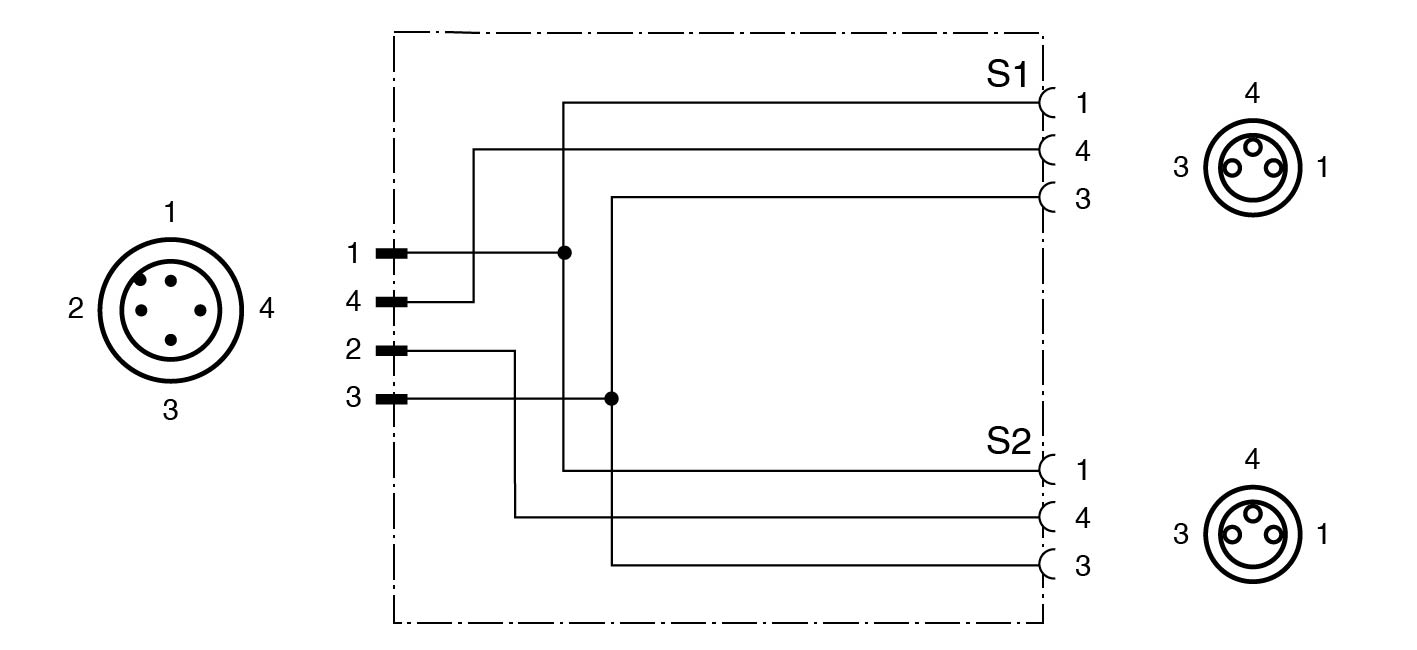

Y 型分线器，M12 插头 4 针转 2x M8 插座 3 针 A 型

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M8样式直型锁定螺钉连接针脚数3编码A 码	连接插座结构类型M8样式直型锁定螺钉连接针脚数3编码A 码
连接器 2	连接器 2
连接插座结构类型M8样式直型锁定螺钉连接针脚数3编码A 码	连接插座结构类型M8样式直型锁定螺钉连接针脚数3编码A 码
连接器 3	连接器 3
连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码	连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码
连接	插座
结构类型	M8
样式	直型
锁定	螺钉连接
针脚数	3
编码	A 码
连接	插座
结构类型	M8
样式	直型
锁定	螺钉连接
针脚数	3
编码	A 码
连接	公头连接器
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	4
编码	A 码
工作电压	最大 48 V AC / 60 V DC
工作电流	4 A
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101 连接器 M8 x 1 : IEC 61076-2-104
环境温度	-25 ... 90 °C (-13 ... 194 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100	拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花配接次数min. 100
防护等级	IP65/IP67
质量	13,14 g

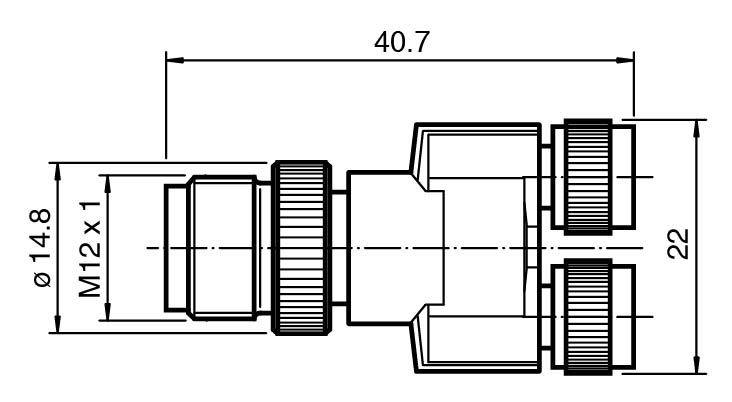

尺寸	尺寸
宽度22 mm长度40,7 mm	宽度22 mm长度40,7 mm
拧紧扭矩	0,6 Nm
防松弛	可用
工具安装	直纹滚花
配接次数	min. 100
宽度	22 mm
长度	40,7 mm
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体TPU密封件NBR接触表面镍/金	滚花螺钉连接锌压铸件，镀镍主体TPU密封件NBR接触表面镍/金
滚花螺钉连接	锌压铸件，镀镍
主体	TPU
密封件	NBR
接触表面	镍/金

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
