产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码定制2 针和 4 针桥接 | 连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数4编码A 码定制2 针和 4 针桥接 |

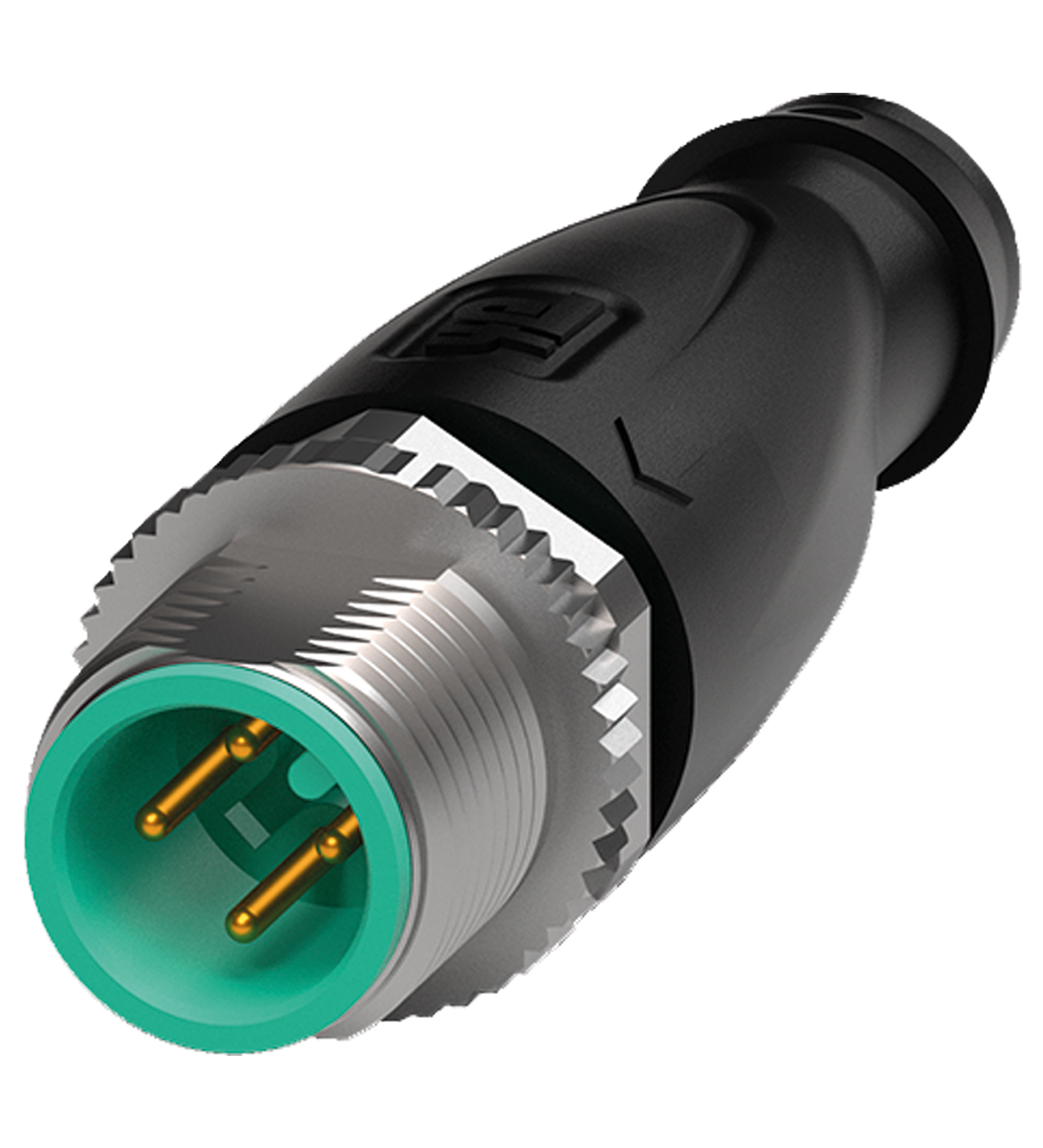

| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |

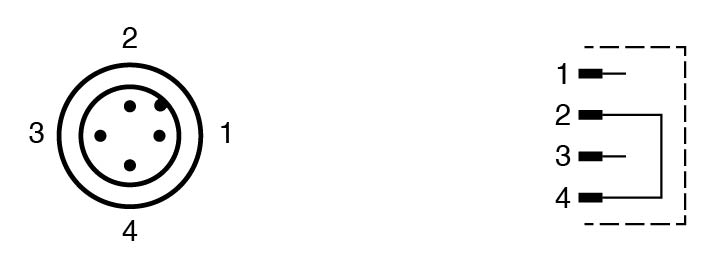

| 定制 | 2 针和 4 针桥接 |
| 工作电压 | 最大 30 V DC |
| 工作电流 | 最大 4 A 每个触点 |
| 防护等级 | EN 60529 |
| 现场总线标准 | CANopen ， DeviceNet |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| UL 文件编号 | E231213 |
| 环境温度 | -40 ... 90 °C (-40 ... 194 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100 | 拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100 |
| 防护等级 | IP68/IP69 |
| 质量 | 8 g |
| 拧紧扭矩 | 0,6 Nm |
| 防松弛 | 可用 |

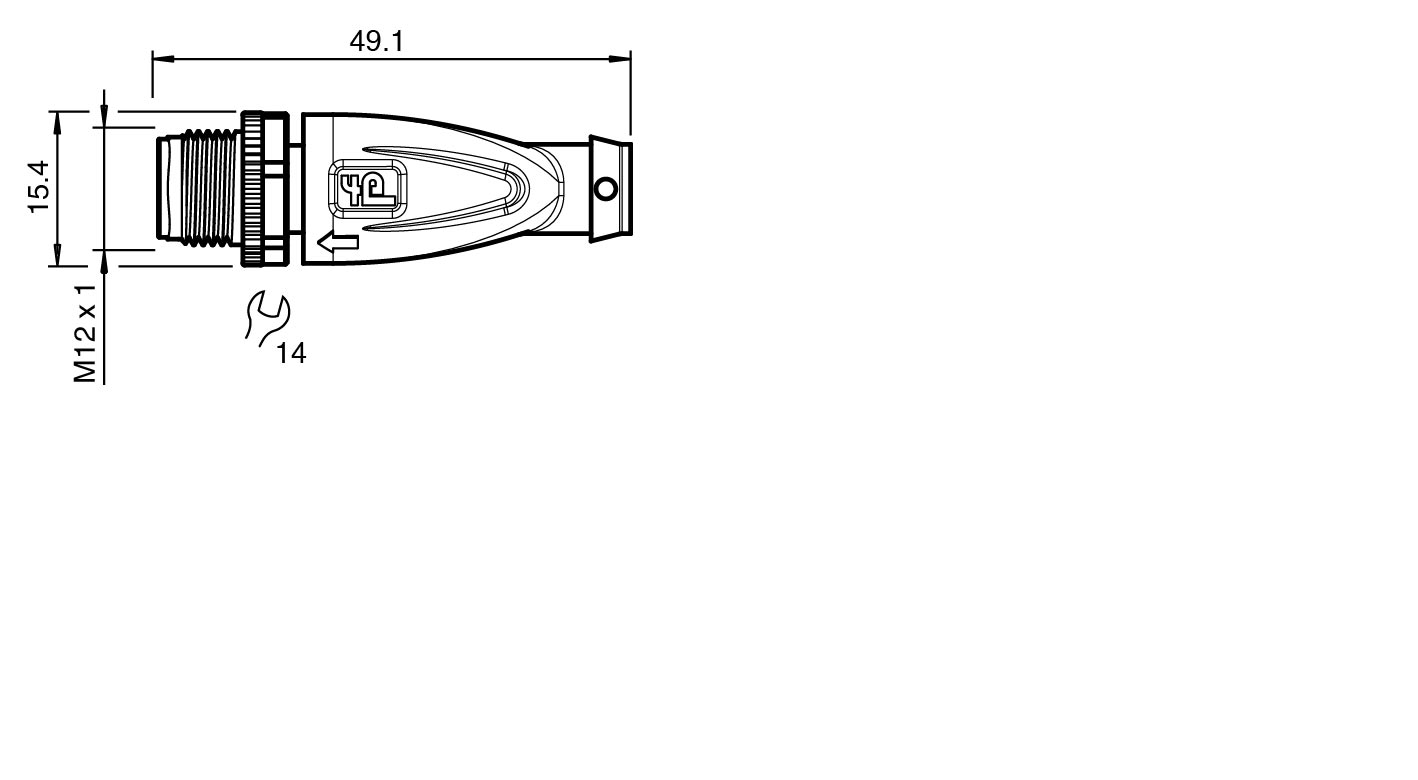

| 工具安装 | 直纹滚花六角螺母 SW = 14 mm |
| 配接次数 | min. 100 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
