TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M12样式直角锁定螺钉连接针脚数4编码A 码定制编码式，可旋转，步长为 90° | 连接公头连接器结构类型M12样式直角锁定螺钉连接针脚数4编码A 码定制编码式，可旋转，步长为 90° |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直角 |
| 锁定 | 螺钉连接 |

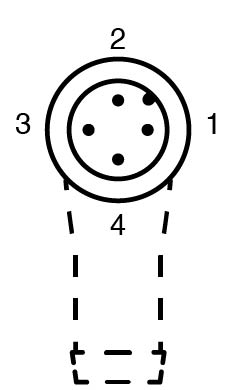

| 针脚数 | 4 |
| 编码 | A 码 |
| 定制 | 编码式，可旋转，步长为 90° |
| 工作电压 | 最大 250 V AC/DC |
| 工作电流 | 4 A |
| 绝缘电阻 | min. 100 MΩ |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| UL 文件编号 | E363587 |
| 环境温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,6 Nm工具安装直纹滚花 ， 六角螺母 SW = 18 mm配接次数min. 100屏蔽虹膜弹簧屏蔽 | 拧紧扭矩0,6 Nm工具安装直纹滚花 ， 六角螺母 SW = 18 mm配接次数min. 100屏蔽虹膜弹簧屏蔽 |
| 防护等级 | IP67 |
| 连接 | 螺丝接线端子，用于最大 0.75 mm2 / AWG 18 |
| 电缆 | 电缆 |
| 护套直径5 ...8 mm线芯横截面积0,75 mm2 / 18 AWG 最大 | 护套直径5 ...8 mm线芯横截面积0,75 mm2 / 18 AWG 最大 |
| 质量 | 66,97 g |
| 拧紧扭矩 | 0,6 Nm |
| 工具安装 | 直纹滚花 ， 六角螺母 SW = 18 mm |
| 配接次数 | min. 100 |
| 屏蔽 | 虹膜弹簧屏蔽 |
| 护套直径 | 5 ...8 mm |
| 线芯横截面积 | 0,75 mm2 / 18 AWG 最大 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍密封件NBR接触表面金 | 滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍密封件NBR接触表面金 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | 锌压铸件，镀镍 |
| 密封件 | NBR |
| 接触表面 | 金 |
