倍加福

V1S-W-SC

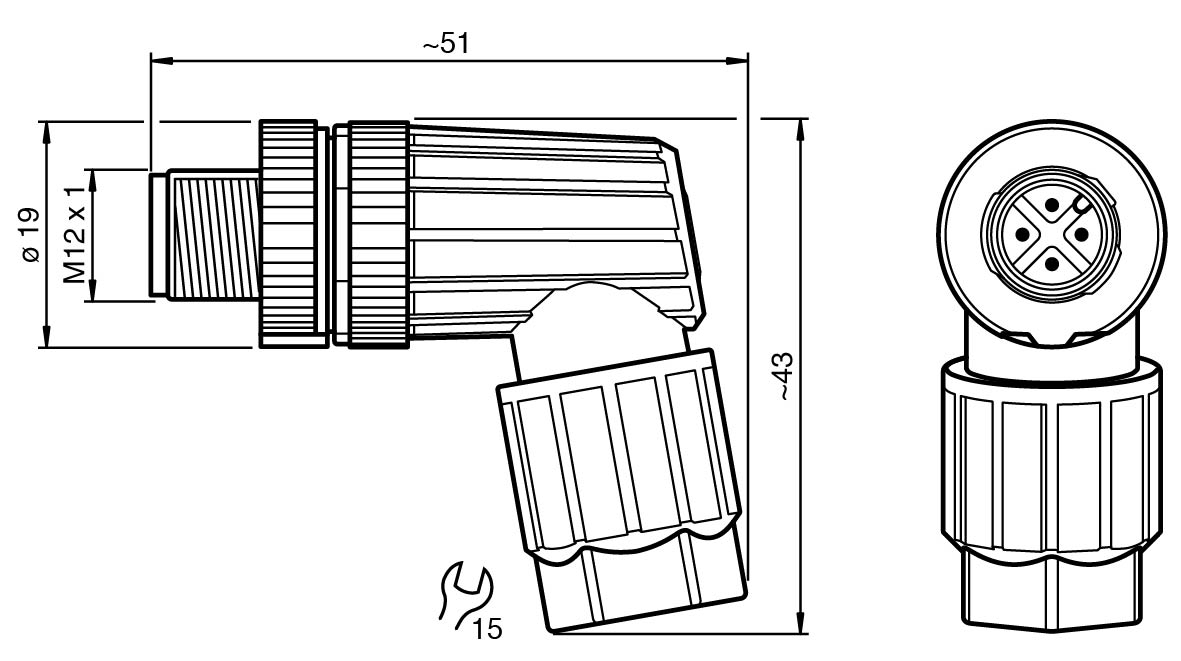

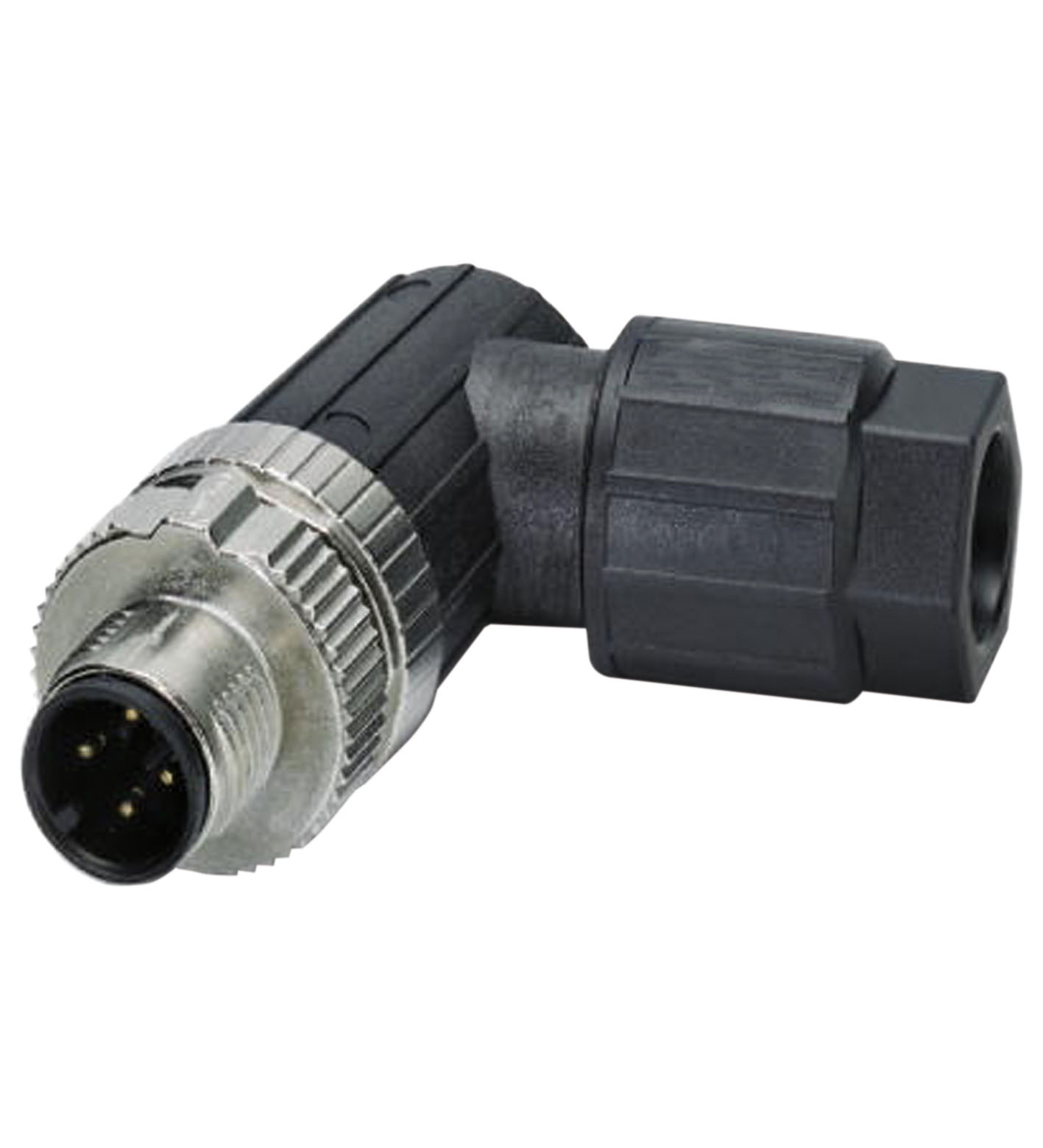

V1S-W-SC 可现场连接的公头连接器

公头连接器，M12 弯头 A 型 4 针，适用的缆线直径为 4 - 8 mm，可现场连接，笼式弹簧连接

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接公头连接器结构类型M12样式直角锁定螺钉连接针脚数4编码A 码定制编码式，可旋转，步长为 45°	连接公头连接器结构类型M12样式直角锁定螺钉连接针脚数4编码A 码定制编码式，可旋转，步长为 45°
连接	公头连接器
结构类型	M12
样式	直角
锁定	螺钉连接

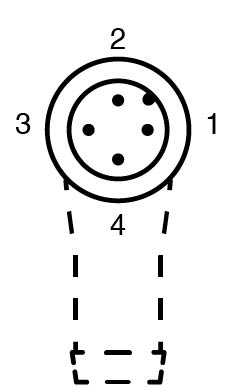

针脚数	4
编码	A 码
定制	编码式，可旋转，步长为 45°
工作电压	最大 250 V AC/DC
工作电流	最大 4 A
体积电阻	< 5 mΩ
绝缘电阻	min. 100 MΩ
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
环境温度	-40 ... 85 °C (-40 ... 185 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,4 Nm工具安装直纹滚花配接次数min. 100	拧紧扭矩0,4 Nm工具安装直纹滚花配接次数min. 100
防护等级	IP67
连接	笼式弹簧连接用于 0,14 ... 0,75 mm2 / 26 ... 18 AWG
电缆	电缆
护套直径4 ...8 mm线芯横截面积0,75 mm2 / 18 AWG 最大	护套直径4 ...8 mm线芯横截面积0,75 mm2 / 18 AWG 最大
质量	22,6 g
拧紧扭矩	0,4 Nm
工具安装	直纹滚花
配接次数	min. 100
护套直径	4 ...8 mm
线芯横截面积	0,75 mm2 / 18 AWG 最大
插塞式连接器	插塞式连接器
滚花螺钉连接铜锌合金，镀镍主体PA，黑色密封件NBR接触表面镍/金	滚花螺钉连接铜锌合金，镀镍主体PA，黑色密封件NBR接触表面镍/金
滚花螺钉连接	铜锌合金，镀镍
主体	PA，黑色
密封件	NBR
接触表面	镍/金
