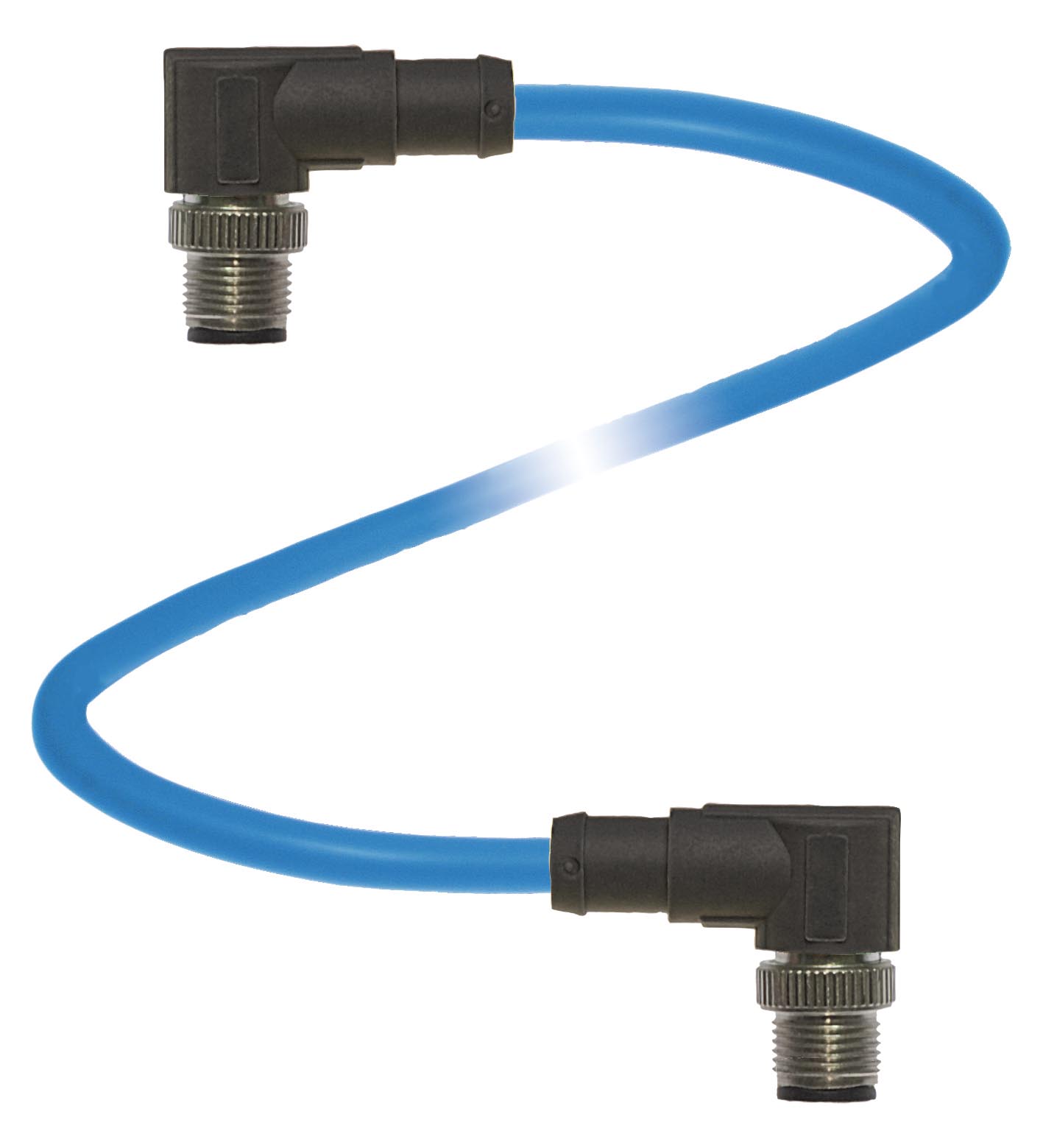

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

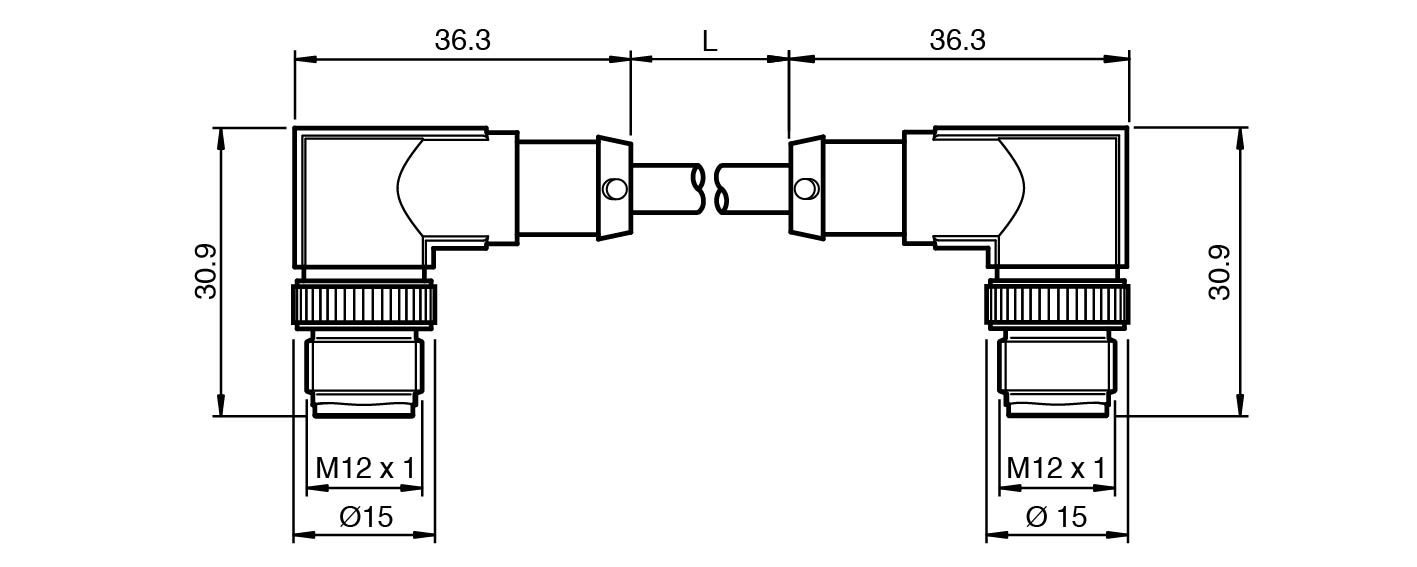

通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M12样式直角锁定螺钉连接针脚数4编码D 码 | 连接公头连接器结构类型M12样式直角锁定螺钉连接针脚数4编码D 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M12样式直角锁定螺钉连接针脚数4编码D 码 | 连接公头连接器结构类型M12样式直角锁定螺钉连接针脚数4编码D 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直角 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | D 码 |
| 连接 | 公头连接器 |
| 结构类型 | M12 |
| 样式 | 直角 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | D 码 |
| 工作电压 | 最大 32 V AC / DC SELV |
| 工作电流 | 最大 1 A |
| 防护等级 | EN 60529 |
| 插头连接 | M12 x 1 连接器 : IEC 61076-2-101 |
| 组件类别 | CAT5 (IEC 11801) ， CAT5e (IEC 61156-6) |
| 易燃性 | IEC 60332-1-2 / UL 2556 FT2 |
| 无卤 | IEC 60754-1 |
| 环境温度 | 环境温度 |
| 插塞式连接器-25 ... 90 °C (-13 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) | 插塞式连接器-25 ... 90 °C (-13 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-20 ... 80 °C (-4 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -25 ... 90 °C (-13 ... 194 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -20 ... 80 °C (-4 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花配接次数min. 100屏蔽屏蔽连接至螺纹接头 | 拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花配接次数min. 100屏蔽屏蔽连接至螺纹接头 |
| 防护等级 | IP65/IP67 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径6,4 mm弯曲半径> 8 倍缆线直径，活动 > 4 倍缆线直径，固定式护套颜色水蓝色 (RAL 5021)芯数4线芯横截面积0,14 mm2芯颜色1 号芯： 白色/橙色 2 号芯： 白色/绿色 3 号芯： 橙色 4 号芯： 绿色内芯构造7 x 0,16 mm ∅ （双绞线）屏蔽金属箔层压聚酯薄膜镀锡铜网，包覆率 70%长度L10 m | 护套直径6,4 mm弯曲半径> 8 倍缆线直径，活动 > 4 倍缆线直径，固定式护套颜色水蓝色 (RAL 5021)芯数4线芯横截面积0,14 mm2芯颜色1 号芯： 白色/橙色 2 号芯： 白色/绿色 3 号芯： 橙色 4 号芯： 绿色内芯构造7 x 0,16 mm ∅ （双绞线）屏蔽金属箔层压聚酯薄膜镀锡铜网，包覆率 70%长度L10 m |
| 质量 | 475 g |
| 拧紧扭矩 | 0,4 Nm |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 护套直径 | 6,4 mm |
| 弯曲半径 | > 8 倍缆线直径，活动 > 4 倍缆线直径，固定式 |
| 护套颜色 | 水蓝色 (RAL 5021) |
| 芯数 | 4 |
| 线芯横截面积 | 0,14 mm2 |

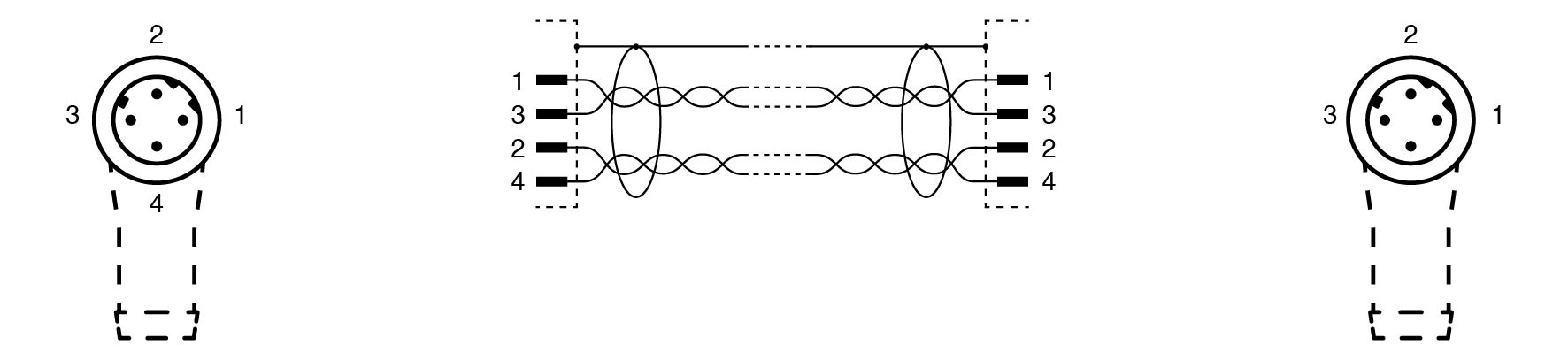

| 芯颜色 | 1 号芯： 白色/橙色 2 号芯： 白色/绿色 3 号芯： 橙色 4 号芯： 绿色 |
| 内芯构造 | 7 x 0,16 mm ∅ （双绞线） |
| 屏蔽 | 金属箔层压聚酯薄膜镀锡铜网，包覆率 70% |
| 长度 | 10 m |
| 无 LABS | 是 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镍/金易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镍/金易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR线芯裸铜 (Cu)磁芯绝缘PE易燃性VW-1 | 护套PUR线芯裸铜 (Cu)磁芯绝缘PE易燃性VW-1 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 镍/金 |
| 易燃性 | V-2 |
| 护套 | PUR |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PE |
| 易燃性 | VW-1 |
| 缆线标记套管 | 2x PUR 透明的 ， 接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
