倍加福

V1T-G-PG11

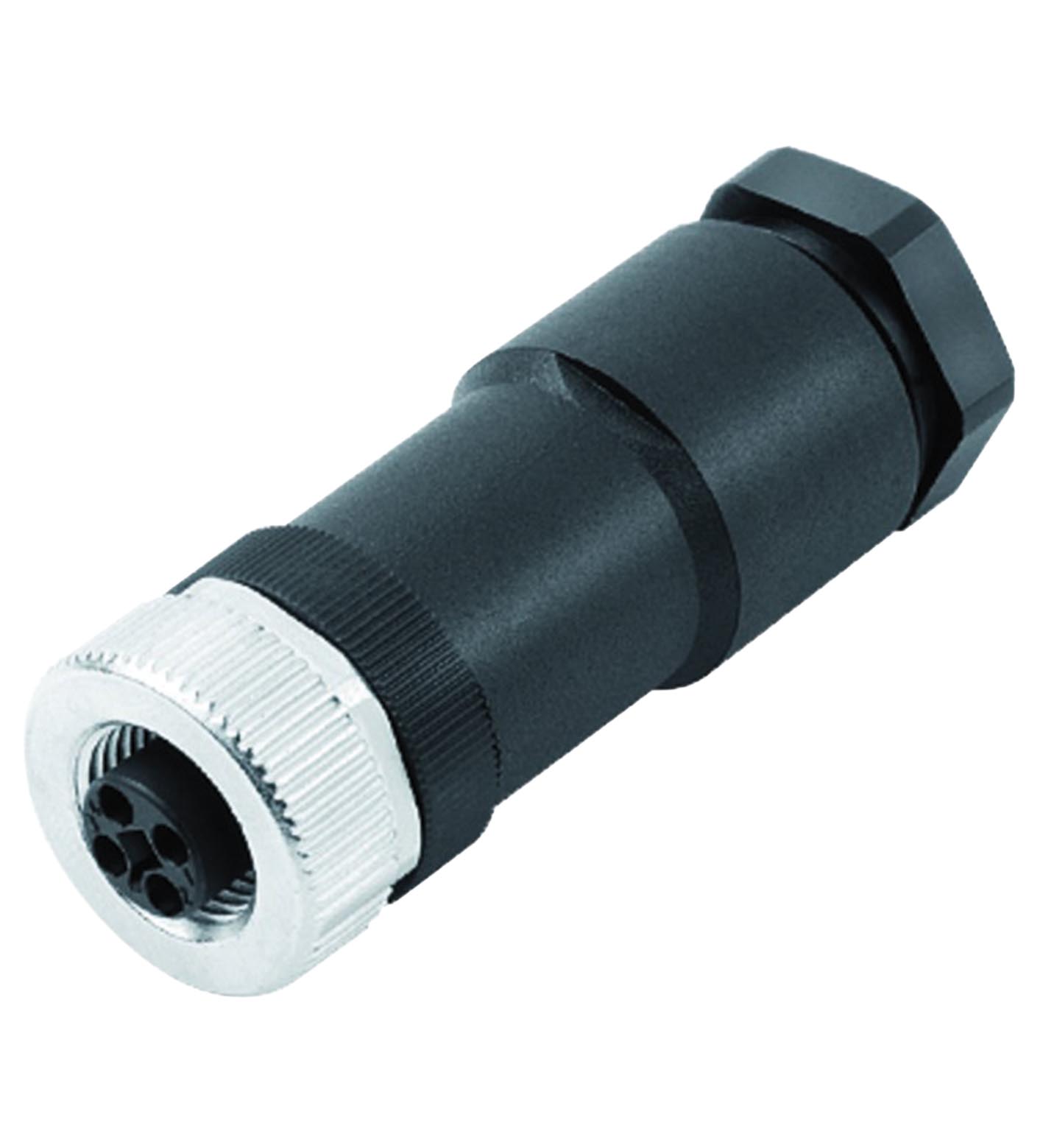

V1T-G-PG11 母头电缆套件，可现场连接

订货号: 70166321
产品分类: 现场连接器

单端母头线组，M12，T 型，可现场连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码T 型	连接插座结构类型M12样式直型锁定螺钉连接针脚数4编码T 型
连接	插座
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	4
编码	T 型
额定工作电压	最大 48 V AC / 63 V 直流
额定工作电流	最大 12 A
体积电阻	< 5 mΩ
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
UL 文件编号	E363587
环境温度	-40 ... 85 °C (-40 ... 185 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,6 Nm工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 100	拧紧扭矩0,6 Nm工具安装直纹滚花，六角螺母 SW = 18 mm配接次数min. 100
防护等级	IP67
连接	螺丝端子，用于最大 1.5 mm2 / AWG 16 带导线端箍螺丝接线端子，允许最大线径 2.5 mm2 / AWG 14 无导线端套圈
电缆	电缆
护套直径8 ...10 mm线芯横截面积2,5 mm2 / 14 AWG 最大	护套直径8 ...10 mm线芯横截面积2,5 mm2 / 14 AWG 最大
质量	30 g
拧紧扭矩	0,6 Nm
工具安装	直纹滚花，六角螺母 SW = 18 mm
配接次数	min. 100
护套直径	8 ...10 mm
线芯横截面积	2,5 mm2 / 14 AWG 最大
无卤	是
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体PA，黑色接触表面镀金 (Au)易燃性V-0	滚花螺钉连接锌压铸件，镀镍主体PA，黑色接触表面镀金 (Au)易燃性V-0
滚花螺钉连接	锌压铸件，镀镍
主体	PA，黑色
接触表面	镀金 (Au)
易燃性	V-0
