V23-G-T-0,3M-PUR-TP-V19/V19-G

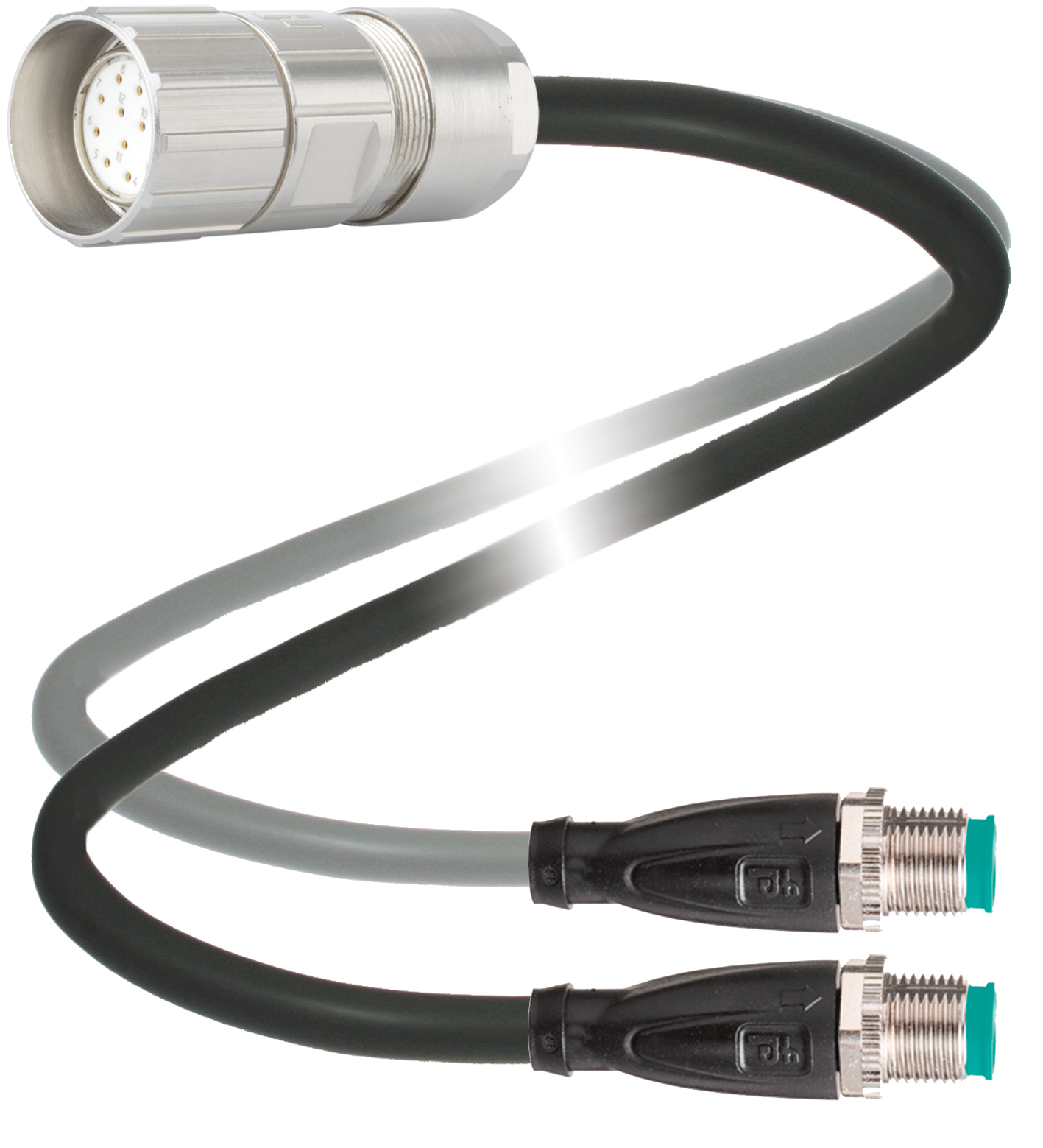

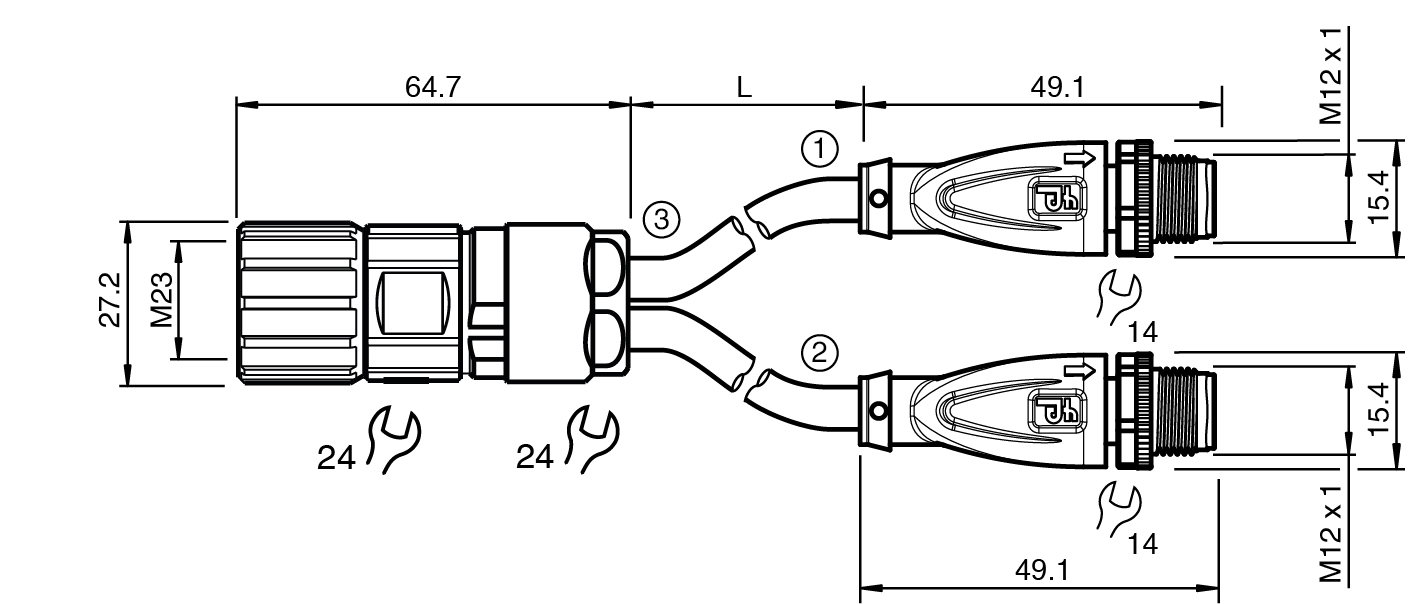

V23-G-T-0,3M-PUR-TP-V19/V19-G Y 型连接缆线

订货号: 70172780
产品分类: 传感器-执行器分接器

Y 型连接缆线 M23 插座直型 12 针转 2x M12 插头直型 A 型 8 针，1x PVC 灰色缆线，双绞线，整体屏蔽/1x PUR 黑色缆线，带屏蔽

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码A 码	连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码A 码
连接器 2	连接器 2
连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码A 码	连接公头连接器结构类型M12样式直型锁定螺钉连接针脚数8编码A 码
连接器 3	连接器 3
连接插座结构类型M23样式直型锁定螺钉连接针脚数12	连接插座结构类型M23样式直型锁定螺钉连接针脚数12
连接	公头连接器
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	8
编码	A 码
连接	公头连接器
结构类型	M12
样式	直型
锁定	螺钉连接
针脚数	8
编码	A 码
连接	插座
结构类型	M23
样式	直型
锁定	螺钉连接
针脚数	12
工作电压	最大 48 V AC / 60 V DC
工作电流	最大 8 A / 最大 2 A 每个针脚
防护等级	EN 60529
插头连接	M12 x 1 连接器 : IEC 61076-2-101
易燃性	UL 1581；DIN EN 60332-2-2 ; IEC 60332-1-2
环境温度	环境温度
连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-40 ... 90 °C (-40 ... 194 °F)连接器 3-40 ... 125 °C (-40 ... 257 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F)	连接器 1-40 ... 90 °C (-40 ... 194 °F)连接器 2-40 ... 90 °C (-40 ... 194 °F)连接器 3-40 ... 125 °C (-40 ... 257 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F)
污染程度	3
连接器 1	-40 ... 90 °C (-40 ... 194 °F)
连接器 2	-40 ... 90 °C (-40 ... 194 °F)
连接器 3	-40 ... 125 °C (-40 ... 257 °F)
固定缆线	-40 ... 80 °C (-40 ... 176 °F)
柔性电缆	-5 ... 70 °C (23 ... 158 °F)
连接器 1	连接器 1
拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头防护等级IP68/IP69	拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头防护等级IP68/IP69
连接器 2	连接器 2
拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头防护等级IP68/IP69	拧紧扭矩0,6 Nm防松弛可用工具安装直纹滚花六角螺母 SW = 14 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头防护等级IP68/IP69
连接器 3	连接器 3
工具安装直纹滚花和六角螺母 SW = 24 mm屏蔽屏蔽连接至螺纹接头防护等级IP67 / IP69K	工具安装直纹滚花和六角螺母 SW = 24 mm屏蔽屏蔽连接至螺纹接头防护等级IP67 / IP69K
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 5 级
护套直径6 mm / 6,2 mm弯曲半径> 15 倍缆线直径，活动 > 6 倍缆线直径，固定式护套颜色黑色/灰色芯数8线芯横截面积0,25 mm2 / 0,14 mm2芯颜色芯线 1-7： SSI BU芯线 2-2： SSI BN芯线 3-5： SSI GY芯线 4-6： SSI PK芯线 5-3： SSI GN芯线 6-4： SSI YE芯线 7-2： HTL BN芯线 8-6： HTL PK芯线 9-7： HTL BU芯线 10-4： HTL YE芯线 11-3： HTL GN芯线 12-5： HTL GY内芯构造32 x 0,1 mm ∅ / 4 x 2 x 0.14 mm2 （双绞线），整体屏蔽屏蔽镀锡铜丝编织长度L0,3 m电缆代码Li 9Y C 11Y 8 x 0.25 / Li Y CY 4 x 2 x 0.14	护套直径6 mm / 6,2 mm弯曲半径> 15 倍缆线直径，活动 > 6 倍缆线直径，固定式护套颜色黑色/灰色芯数8线芯横截面积0,25 mm2 / 0,14 mm2芯颜色芯线 1-7： SSI BU芯线 2-2： SSI BN芯线 3-5： SSI GY芯线 4-6： SSI PK芯线 5-3： SSI GN芯线 6-4： SSI YE芯线 7-2： HTL BN芯线 8-6： HTL PK芯线 9-7： HTL BU芯线 10-4： HTL YE芯线 11-3： HTL GN芯线 12-5： HTL GY内芯构造32 x 0,1 mm ∅ / 4 x 2 x 0.14 mm2 （双绞线），整体屏蔽屏蔽镀锡铜丝编织长度L0,3 m电缆代码Li 9Y C 11Y 8 x 0.25 / Li Y CY 4 x 2 x 0.14
质量	149,11 g
拧紧扭矩	0,6 Nm
防松弛	可用
工具安装	直纹滚花六角螺母 SW = 14 mm
配接次数	min. 100
屏蔽	屏蔽连接至螺纹接头
防护等级	IP68/IP69
拧紧扭矩	0,6 Nm
防松弛	可用
工具安装	直纹滚花六角螺母 SW = 14 mm
配接次数	min. 100
屏蔽	屏蔽连接至螺纹接头
防护等级	IP68/IP69
工具安装	直纹滚花和六角螺母 SW = 24 mm
屏蔽	屏蔽连接至螺纹接头
防护等级	IP67 / IP69K
护套直径	6 mm / 6,2 mm
弯曲半径	> 15 倍缆线直径，活动 > 6 倍缆线直径，固定式
护套颜色	黑色/灰色
芯数	8
线芯横截面积	0,25 mm2 / 0,14 mm2

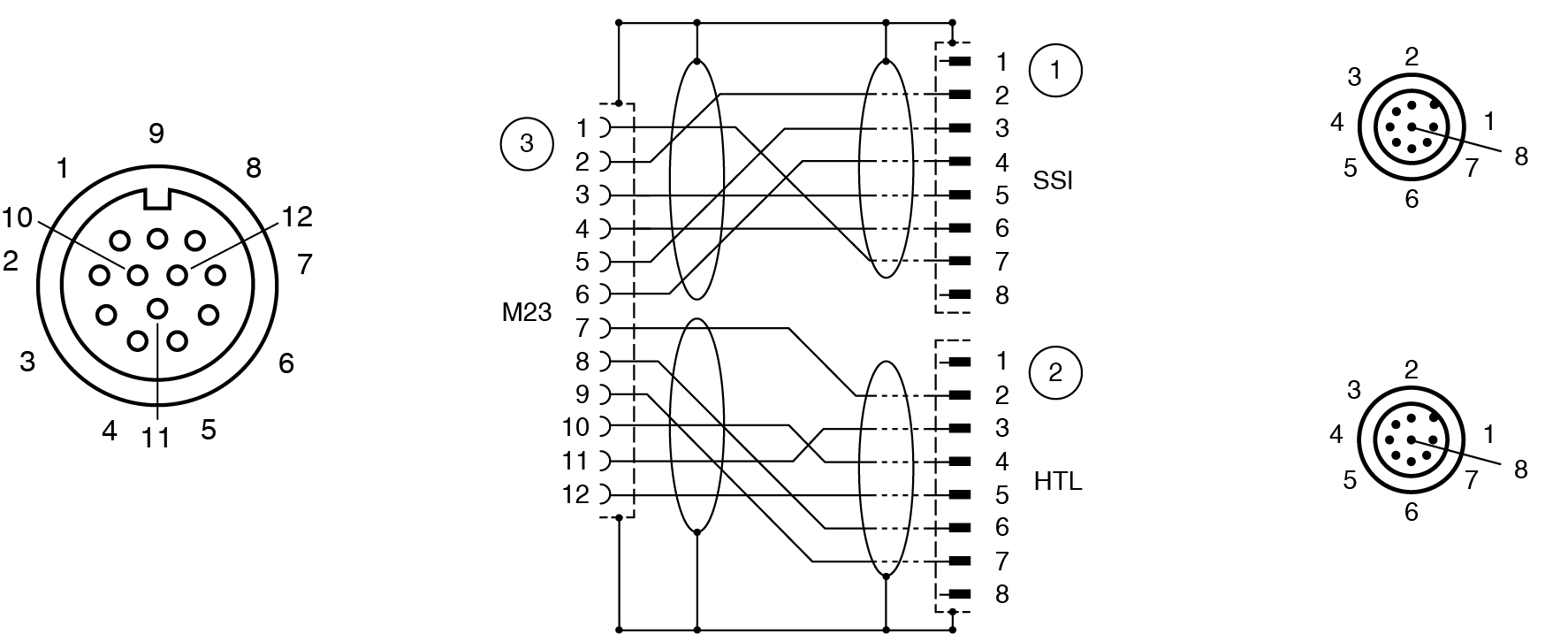

芯颜色	芯线 1-7： SSI BU芯线 2-2： SSI BN芯线 3-5： SSI GY芯线 4-6： SSI PK芯线 5-3： SSI GN芯线 6-4： SSI YE芯线 7-2： HTL BN芯线 8-6： HTL PK芯线 9-7： HTL BU芯线 10-4： HTL YE芯线 11-3： HTL GN芯线 12-5： HTL GY
内芯构造	32 x 0,1 mm ∅ / 4 x 2 x 0.14 mm2 （双绞线），整体屏蔽
屏蔽	镀锡铜丝编织
长度	0,3 m
电缆代码	Li 9Y C 11Y 8 x 0.25 / Li Y CY 4 x 2 x 0.14
连接器 1	连接器 1
滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2	滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2
连接器 2	连接器 2
滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2	滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2
连接器 3	连接器 3
滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍密封件NBR接触表面镀金 (Au)	滚花螺钉连接锌压铸件，镀镍主体锌压铸件，镀镍密封件NBR接触表面镀金 (Au)
电缆	电缆
护套PUR / PVC磁芯绝缘PP / PVC易燃性阻燃性	护套PUR / PVC磁芯绝缘PP / PVC易燃性阻燃性
滚花螺钉连接	锌压铸件，镀镍
主体	TPU，黑色
接触表面	镀金 (Au)
易燃性	V-2
滚花螺钉连接	锌压铸件，镀镍
主体	TPU，黑色
接触表面	镀金 (Au)
易燃性	V-2
滚花螺钉连接	锌压铸件，镀镍
主体	锌压铸件，镀镍
密封件	NBR
接触表面	镀金 (Au)
护套	PUR / PVC
磁芯绝缘	PP / PVC
易燃性	阻燃性
