TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型4x M8锁定螺钉连接针脚数3编码A 码 | 连接插座结构类型4x M8锁定螺钉连接针脚数3编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| UL 文件编号 | E223772 |
| 连接 | 插座 |
| 结构类型 | 4x M8 |
| 锁定 | 螺钉连接 |
| 针脚数 | 3 |
| 编码 | A 码 |
| 连接 | 电缆尾部 |
| 绿色 LED | 每个模块的电源电压 |
| 黄色 LED | I/O 状态指示 |
| 工作电压 | 24 V 直流，最大 30 V DC |
| 工作电流 | ≤ 5 mA 每个通道指示元件 |
| 电流负载容量 | ≤ 2 A 每个通道，≤ 2 A 每个插接站，每个分线盒的总电流 ≤ 6 A |
| 防护等级 | EN 60529 |
| 插头连接 | 连接器 M8 x 1 : IEC 61076-2-104 |
| 易燃性 | UL 94 |
| UL 认证 | AWM STYLE 20549 （缆线） |
| 环境温度 | 环境温度 |
| 插塞式连接器-25 ... 80 °C (-13 ... 176 °F)固定缆线-40 ... 90 °C (-40 ... 194 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F) | 插塞式连接器-25 ... 80 °C (-13 ... 176 °F)固定缆线-40 ... 90 °C (-40 ... 194 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F) |
| 插塞式连接器 | -25 ... 80 °C (-13 ... 176 °F) |
| 固定缆线 | -40 ... 90 °C (-40 ... 194 °F) |
| 柔性电缆 | -5 ... 80 °C (23 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,2 Nm配接次数min. 100 | 拧紧扭矩0,2 Nm配接次数min. 100 |
| 防护等级 | IP67 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径6,8 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）线芯信号线 (4)：4 x 0.34 mm2 电源线（1、3）：2 x 0.75 mm2芯颜色1/4 号芯 (A)： 白色 2/4 号芯 (A)： 绿色 3/4 号芯 (A)： 黄色 4/4 号芯 (A)： 灰色 1 号芯 ...4/1 (+24 V)：棕色1 号芯 ...4/3 (0 V)：蓝色内芯构造信号线 (4)：19 x 0.15 mm 电源线（1、3）：42 x 0.15 mm长度L5 m电缆代码Li YY 11Y-HF | 护套直径6,8 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）线芯信号线 (4)：4 x 0.34 mm2 电源线（1、3）：2 x 0.75 mm2芯颜色1/4 号芯 (A)： 白色 2/4 号芯 (A)： 绿色 3/4 号芯 (A)： 黄色 4/4 号芯 (A)： 灰色 1 号芯 ...4/1 (+24 V)：棕色1 号芯 ...4/3 (0 V)：蓝色内芯构造信号线 (4)：19 x 0.15 mm 电源线（1、3）：42 x 0.15 mm长度L5 m电缆代码Li YY 11Y-HF |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环min. 1500000运动速度max. 2 m/s导线距离2 m | 牵引链循环min. 1500000运动速度max. 2 m/s导线距离2 m |
| 质量 | 449,8 g |

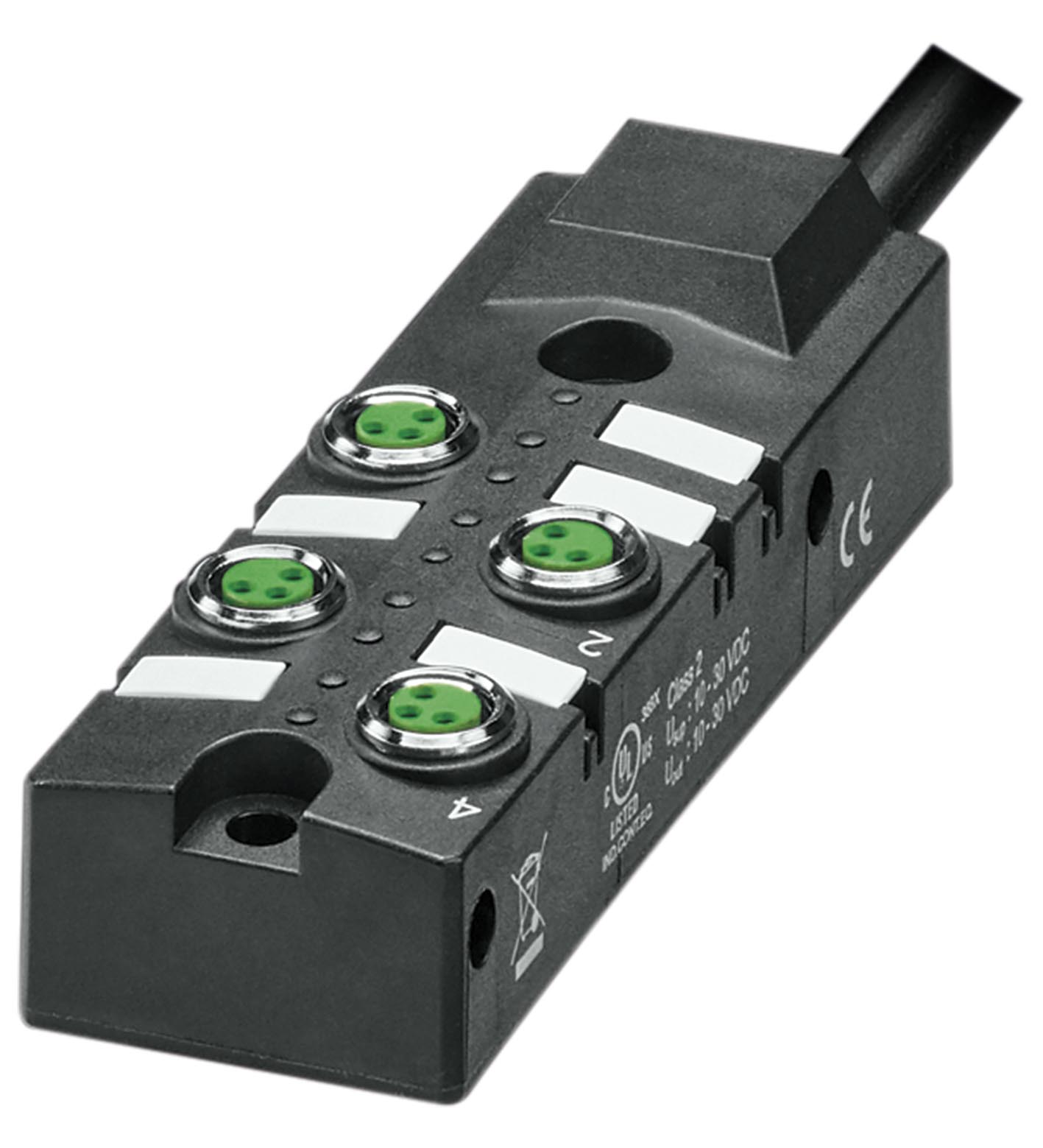

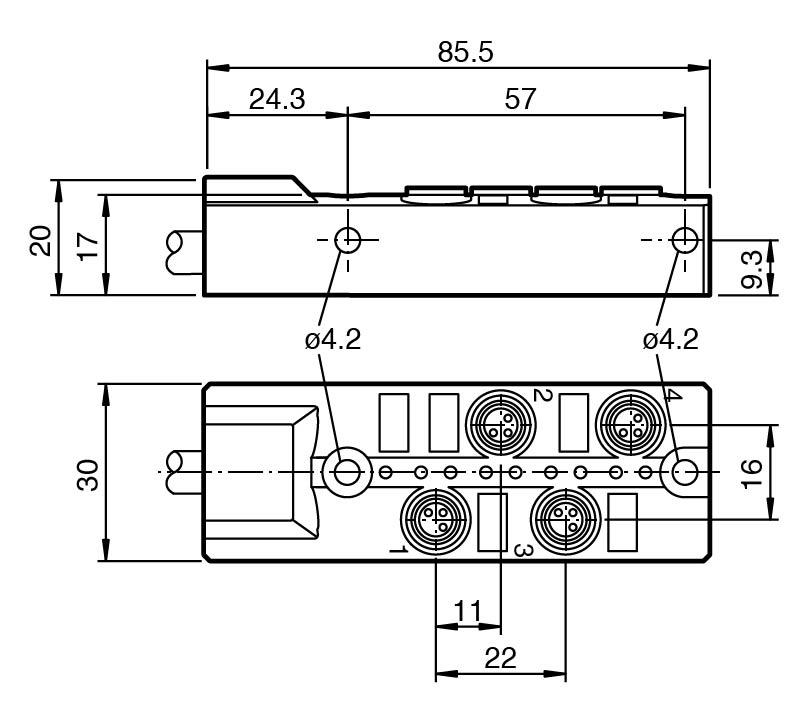

| 尺寸 | 尺寸 |
| 高度20 mm宽度30 mm长度85,5 mm | 高度20 mm宽度30 mm长度85,5 mm |
| 拧紧扭矩 | 0,2 Nm |
| 配接次数 | min. 100 |
| 护套直径 | 6,8 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式 |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 线芯 | 信号线 (4)：4 x 0.34 mm2 电源线（1、3）：2 x 0.75 mm2 |
| 芯颜色 | 1/4 号芯 (A)： 白色 2/4 号芯 (A)： 绿色 3/4 号芯 (A)： 黄色 4/4 号芯 (A)： 灰色 1 号芯 ...4/1 (+24 V)：棕色1 号芯 ...4/3 (0 V)：蓝色 |
| 内芯构造 | 信号线 (4)：19 x 0.15 mm 电源线（1、3）：42 x 0.15 mm |
| 长度 | 5 m |
| 电缆代码 | Li YY 11Y-HF |
| 牵引链循环 | min. 1500000 |
| 运动速度 | max. 2 m/s |
| 导线距离 | 2 m |
| 高度 | 20 mm |
| 宽度 | 30 mm |
| 长度 | 85,5 mm |
| 无 LABS | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接铜合金 ， 镀镍主体PBT，黑色密封件FKM接触表面镍/金易燃性V-0 | 滚花螺钉连接铜合金 ， 镀镍主体PBT，黑色密封件FKM接触表面镍/金易燃性V-0 |
| 电缆 | 电缆 |
| 护套PUR磁芯绝缘PVC额定电阻良好 | 护套PUR磁芯绝缘PVC额定电阻良好 |
| 滚花螺钉连接 | 铜合金 ， 镀镍 |
| 主体 | PBT，黑色 |
| 密封件 | FKM |
| 接触表面 | 镍/金 |
| 易燃性 | V-0 |
| 护套 | PUR |
| 磁芯绝缘 | PVC |
| 额定电阻 | 良好 |
| 注意 | 安装缆线时应注意允许的最大弯曲半径。弯曲力过大会损害防护等级。确保接头不受机械力的影响，例如，借助扎带。在调试之前，封闭未使用的插件插槽。“附件”下方提供了相应的密封元件。 |
