V3-6A-E2-V19

V3-6A-E2-V19 分线盒 M8

订货号: 70132539
产品分类: 分线盒

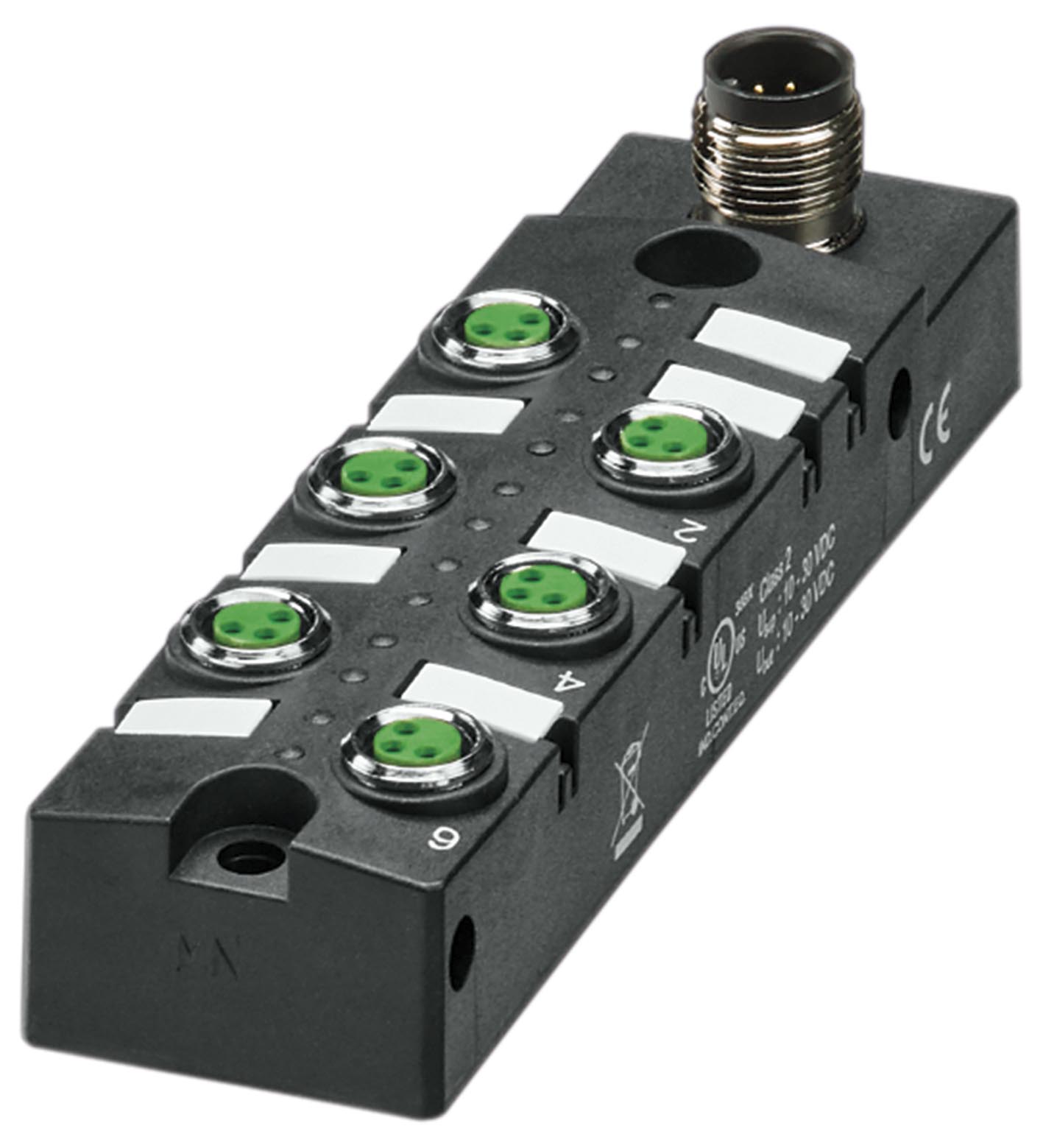

分线盒，6 x M8，单一配置，带 8 极 M12 插头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型6x M8锁定螺钉连接针脚数3编码A 码	连接插座结构类型6x M8锁定螺钉连接针脚数3编码A 码
连接器 2	连接器 2
连接公头连接器结构类型M12锁定螺钉连接针脚数8编码A 码	连接公头连接器结构类型M12锁定螺钉连接针脚数8编码A 码
UL 文件编号	E223772
连接	插座
结构类型	6x M8
锁定	螺钉连接
针脚数	3
编码	A 码
连接	公头连接器
结构类型	M12
锁定	螺钉连接
针脚数	8
编码	A 码
绿色 LED	每个模块的电源电压
黄色 LED	I/O 状态指示
工作电压	24 V 直流，最大 30 V DC
工作电流	≤ 5 mA 每个通道指示元件
电流负载容量	≤ 2 A 每个通道，≤ 2 A 每个插接站，每个分线盒的总电流 ≤ 2 A
防护等级	EN 60529
插头连接	连接器 M8 x 1 : IEC 61076-2-104 M12 x 1 连接器 : IEC 61076-2-101
易燃性	UL 94
环境温度	-25 ... 80 °C (-13 ... 176 °F)
连接器 1	连接器 1
拧紧扭矩0,2 Nm配接次数min. 100	拧紧扭矩0,2 Nm配接次数min. 100
连接器 2	连接器 2
拧紧扭矩0,4 Nm配接次数min. 100	拧紧扭矩0,4 Nm配接次数min. 100
防护等级	IP67
质量	93,32 g

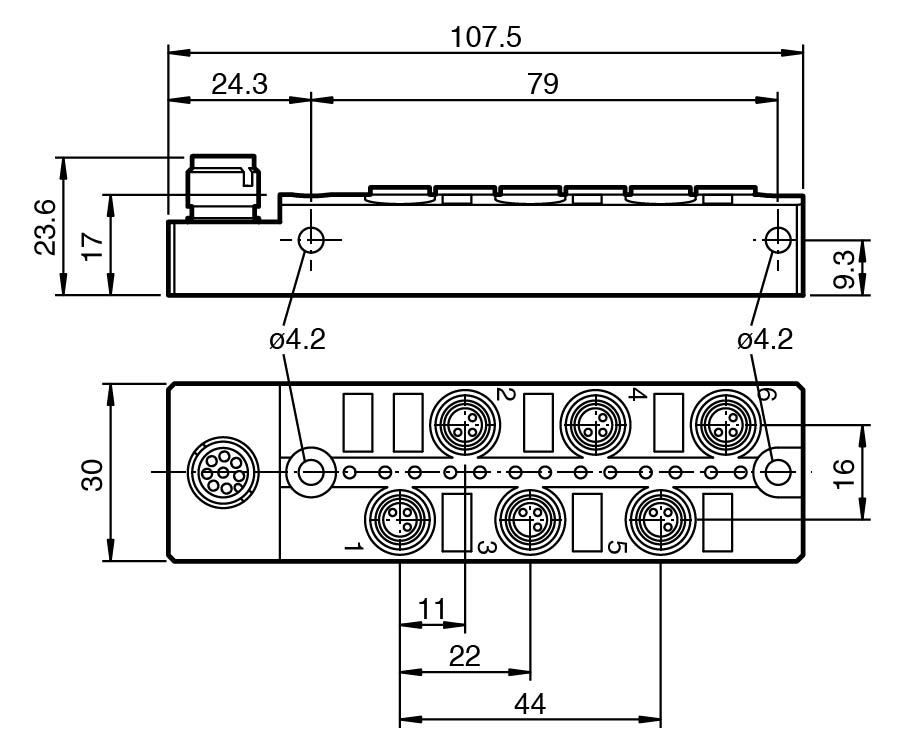

尺寸	尺寸
高度23,6 mm宽度30 mm长度107,5 mm	高度23,6 mm宽度30 mm长度107,5 mm
拧紧扭矩	0,2 Nm
配接次数	min. 100
拧紧扭矩	0,4 Nm
配接次数	min. 100
高度	23,6 mm
宽度	30 mm
长度	107,5 mm
插塞式连接器	插塞式连接器
滚花螺钉连接铜合金，镀镍主体PBT，黑色密封件FKM接触表面镍/金易燃性V-0	滚花螺钉连接铜合金，镀镍主体PBT，黑色密封件FKM接触表面镍/金易燃性V-0
滚花螺钉连接	铜合金，镀镍
主体	PBT，黑色
密封件	FKM
接触表面	镍/金
易燃性	V-0
注意	安装缆线时应注意允许的最大弯曲半径。弯曲力过大会损害防护等级。确保接头不受机械力的影响，例如，借助扎带。在调试之前，封闭未使用的插件插槽。“附件”下方提供了相应的密封元件。
