倍加福

V3-8A-E2-10M-PUR

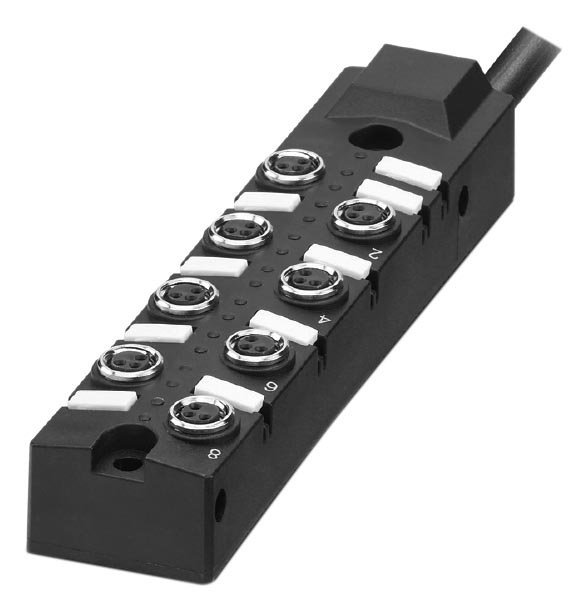

V3-8A-E2-10M-PUR 分线盒 M8

订货号: 70132543
产品分类: 分线盒

分线盒，8 x M8 单一配置，带主干缆线

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型8x M8锁定螺钉连接针脚数3编码A 码	连接插座结构类型8x M8锁定螺钉连接针脚数3编码A 码
连接器 2	连接器 2
连接电缆尾部	连接电缆尾部
UL 文件编号	E223772
连接	插座
结构类型	8x M8
锁定	螺钉连接
针脚数	3
编码	A 码
连接	电缆尾部
绿色 LED	每个模块的电源电压
黄色 LED	I/O 状态指示
工作电压	24 V 直流，最大 30 V DC
工作电流	≤ 5 mA 每个通道指示元件
电流负载容量	≤ 2 A 每个通道，≤ 2 A 每个插接站，每个分线盒的总电流 ≤ 6 A
防护等级	EN 60529
插头连接	连接器 M8 x 1 : IEC 61076-2-104
易燃性	UL 94
UL 认证	AWM STYLE 20549 （缆线）
环境温度	环境温度
插塞式连接器-25 ... 80 °C (-13 ... 176 °F)固定缆线-40 ... 90 °C (-40 ... 194 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F)	插塞式连接器-25 ... 80 °C (-13 ... 176 °F)固定缆线-40 ... 90 °C (-40 ... 194 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F)
插塞式连接器	-25 ... 80 °C (-13 ... 176 °F)
固定缆线	-40 ... 90 °C (-40 ... 194 °F)
柔性电缆	-5 ... 80 °C (23 ... 176 °F)
插塞式连接器	插塞式连接器
拧紧扭矩0,2 Nm配接次数min. 100	拧紧扭矩0,2 Nm配接次数min. 100
防护等级	IP67
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 5 级
护套直径7,9 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）线芯信号线 (4)：8 x 0.34 mm2 电源线（1、3）：2 x 0.75 mm2芯颜色1/4 号芯 (A)：白色 2/4 号芯 (A)：绿色 3/4 号芯 (A)：黄色 4/4 号芯 (A)：灰色 5/4 号芯 (A)：粉色 6/4 号芯 (A)：红色 7/4 号芯 (A)：黑色 8/4 号芯 (A)：紫色1 号芯 ...8/1 (+24 V)：棕色1 号芯 ...8/3 (0 V)：蓝色内芯构造信号线 (4)：19 x 0.15 mm 电源线（1、3）：42 x 0.15 mm长度L10 m电缆代码Li YY 11Y-HF	护套直径7,9 mm弯曲半径> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）线芯信号线 (4)：8 x 0.34 mm2 电源线（1、3）：2 x 0.75 mm2芯颜色1/4 号芯 (A)：白色 2/4 号芯 (A)：绿色 3/4 号芯 (A)：黄色 4/4 号芯 (A)：灰色 5/4 号芯 (A)：粉色 6/4 号芯 (A)：红色 7/4 号芯 (A)：黑色 8/4 号芯 (A)：紫色1 号芯 ...8/1 (+24 V)：棕色1 号芯 ...8/3 (0 V)：蓝色内芯构造信号线 (4)：19 x 0.15 mm 电源线（1、3）：42 x 0.15 mm长度L10 m电缆代码Li YY 11Y-HF
拖链适用性	拖链适用性
牵引链循环min. 1500000运动速度max. 2 m/s导线距离2 m	牵引链循环min. 1500000运动速度max. 2 m/s导线距离2 m
质量	1142 g

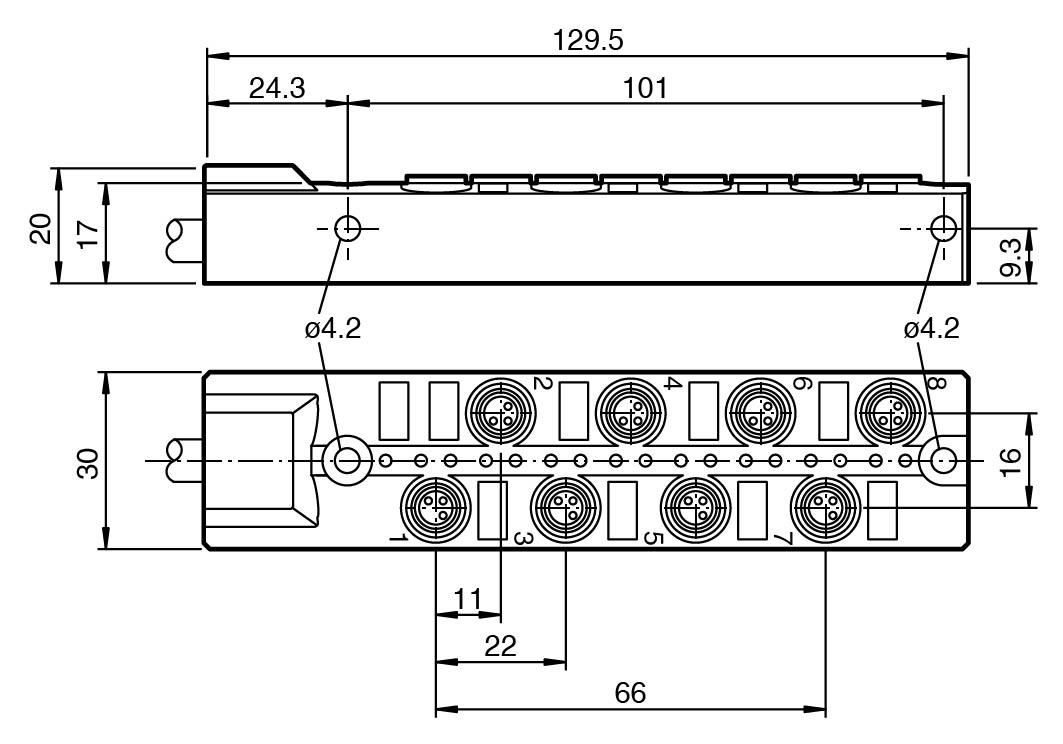

尺寸	尺寸
高度20 mm宽度30 mm长度129,5 mm	高度20 mm宽度30 mm长度129,5 mm
拧紧扭矩	0,2 Nm
配接次数	min. 100
护套直径	7,9 mm
弯曲半径	> 10 x 电缆直径，活动式 > 7.5 倍缆线直径，固定式
护套颜色	黑色（与 RAL 9005 相似）
线芯	信号线 (4)：8 x 0.34 mm2 电源线（1、3）：2 x 0.75 mm2
芯颜色	1/4 号芯 (A)：白色 2/4 号芯 (A)：绿色 3/4 号芯 (A)：黄色 4/4 号芯 (A)：灰色 5/4 号芯 (A)：粉色 6/4 号芯 (A)：红色 7/4 号芯 (A)：黑色 8/4 号芯 (A)：紫色1 号芯 ...8/1 (+24 V)：棕色1 号芯 ...8/3 (0 V)：蓝色
内芯构造	信号线 (4)：19 x 0.15 mm 电源线（1、3）：42 x 0.15 mm
长度	10 m
电缆代码	Li YY 11Y-HF
牵引链循环	min. 1500000
运动速度	max. 2 m/s
导线距离	2 m
高度	20 mm
宽度	30 mm
长度	129,5 mm
无 LABS	是
插塞式连接器	插塞式连接器
滚花螺钉连接铜合金，镀镍主体PBT，黑色密封件FKM接触表面镍/金易燃性V-0	滚花螺钉连接铜合金，镀镍主体PBT，黑色密封件FKM接触表面镍/金易燃性V-0
电缆	电缆
护套PUR磁芯绝缘PVC额定电阻良好	护套PUR磁芯绝缘PVC额定电阻良好
滚花螺钉连接	铜合金，镀镍
主体	PBT，黑色
密封件	FKM
接触表面	镍/金
易燃性	V-0
护套	PUR
磁芯绝缘	PVC
额定电阻	良好
注意	安装缆线时应注意允许的最大弯曲半径。弯曲力过大会损害防护等级。确保接头不受机械力的影响，例如，借助扎带。在调试之前，封闭未使用的插件插槽。“附件”下方提供了相应的密封元件。
