产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

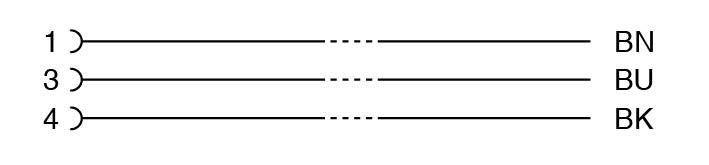

| 针脚数 | 3 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直型 |
| 螺纹 1 | M8 |
| 连接 2 | 电缆尾部 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 最大 3 A |
| 体积电阻 | < 5 mΩ |
| 符合标准 | 符合标准 |
| 防护等级EN 60529:2000易燃性把手：UL 94规格连接器 M8 x 1 : IEC 61076-2-104 | 防护等级EN 60529:2000易燃性把手：UL 94规格连接器 M8 x 1 : IEC 61076-2-104 |
| 防护等级 | EN 60529:2000 |
| 易燃性 | 把手：UL 94 |
| 规格 | 连接器 M8 x 1 : IEC 61076-2-104 |
| 环境温度 | 主体： -40 ... 90 °C (-40 ... 194 °F) 电缆，固定式： -25 ... 80 °C (-13 ... 176 °F) 电缆，柔性： -25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 接触件 | 弹簧式接触插座 |
| 针脚直径 | 1 mm |
| 防护等级 | IP67 |
| 电缆代码 | Li9Y-11YM 3x0,14 |
| 材料 | 材料 |
| 触点铜锡合金/金接触表面金主体TPU，黑色电缆PUR开槽螺母压铸锌磁芯绝缘PP | 触点铜锡合金/金接触表面金主体TPU，黑色电缆PUR开槽螺母压铸锌磁芯绝缘PP |
| 电缆 | 电缆 |
| 护套直径∅ 3,3 mm颜色黑色芯数3线芯横截面积0,14 mm2导线结构72 x 0,05 mm ∅长度L5 m | 护套直径∅ 3,3 mm颜色黑色芯数3线芯横截面积0,14 mm2导线结构72 x 0,05 mm ∅长度L5 m |
| 质量 | 70,66 g |
| 易燃性 | 易燃性 |
| 触点支架94 HB外壳94 V-2 | 触点支架94 HB外壳94 V-2 |
| 触点 | 铜锡合金/金 |
| 接触表面 | 金 |
| 主体 | TPU，黑色 |
| 电缆 | PUR |
| 开槽螺母 | 压铸锌 |
| 磁芯绝缘 | PP |
| 护套直径 | ∅ 3,3 mm |
| 颜色 | 黑色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,14 mm2 |
| 导线结构 | 72 x 0,05 mm ∅ |
| 长度 | 5 m |
| 触点支架 | 94 HB |
| 外壳 | 94 V-2 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
