V3-GR-0,3M-PVC-TEE-0,3M-V3S-GR

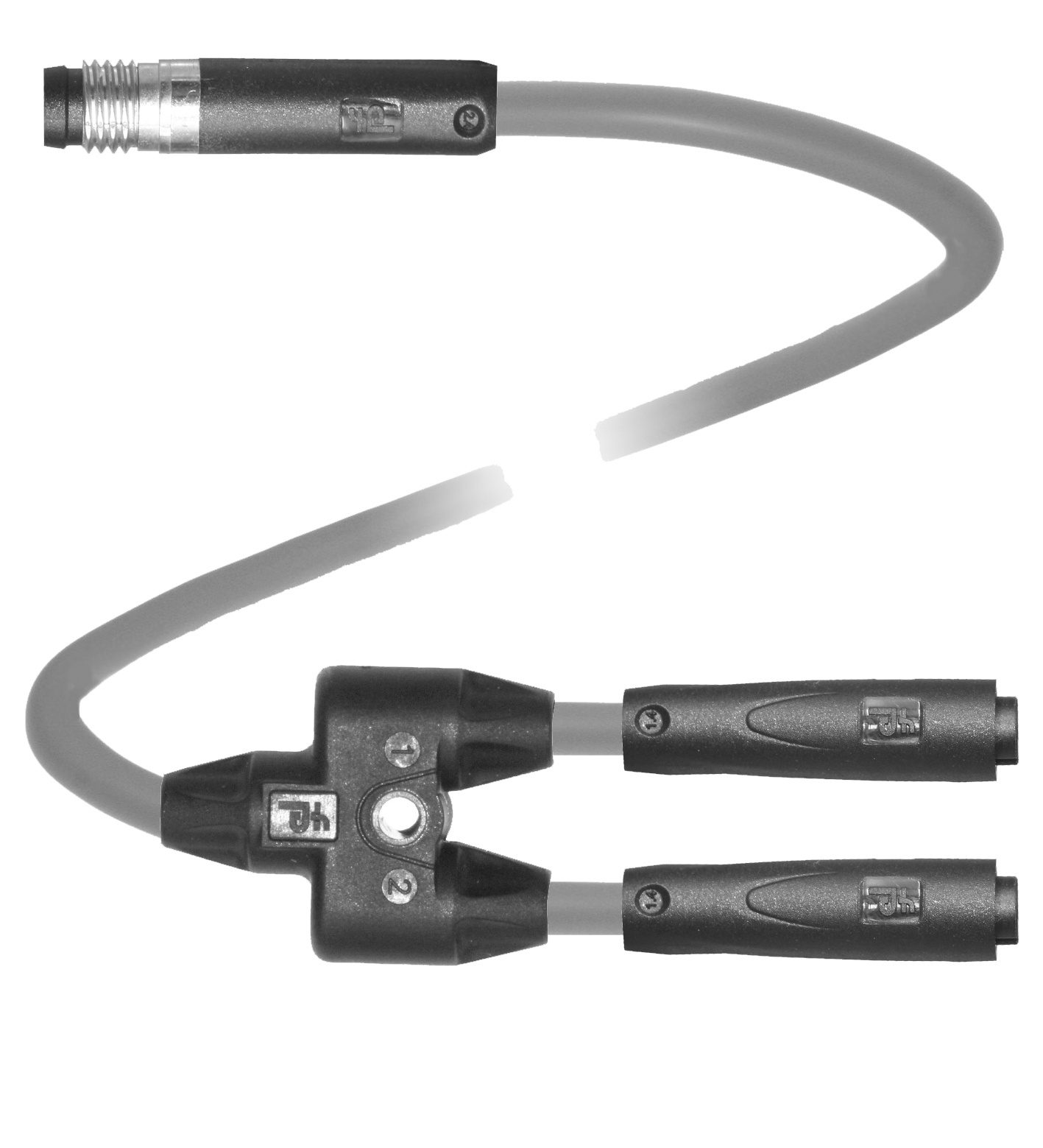

V3-GR-0,3M-PVC-TEE-0,3M-V3S-GR Y 型连接缆线

订货号: 70124923
产品分类: 传感器-执行器分接器

Y 型连接电缆，3 引脚 M8 直头 A 型卡锁插头转 3 引脚 2x M8 直头 A 型卡锁插口，PVC 电缆，灰色

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接公头连接器结构类型M8样式直型锁定卡锁针脚数3编码A 码	连接公头连接器结构类型M8样式直型锁定卡锁针脚数3编码A 码
连接器 2	连接器 2
连接插座结构类型M8样式直型锁定卡锁针脚数3编码A 码	连接插座结构类型M8样式直型锁定卡锁针脚数3编码A 码
连接器 3	连接器 3
连接插座结构类型M8样式直型锁定卡锁针脚数3编码A 码	连接插座结构类型M8样式直型锁定卡锁针脚数3编码A 码
连接	公头连接器
结构类型	M8
样式	直型
锁定	卡锁
针脚数	3
编码	A 码
连接	插座
结构类型	M8
样式	直型
锁定	卡锁
针脚数	3
编码	A 码
连接	插座
结构类型	M8
样式	直型
锁定	卡锁
针脚数	3
编码	A 码
工作电压	最大 48 V AC / 60 V DC
工作电流	最大 3 A
防护等级	EN 60529
插头连接	连接器 M8 x 1 : IEC 61076-2-104
环境温度	环境温度
插塞式连接器-25 ... 90 °C (-13 ... 194 °F)固定缆线-40 ... 70 °C (-40 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F)	插塞式连接器-25 ... 90 °C (-13 ... 194 °F)固定缆线-40 ... 70 °C (-40 ... 158 °F)柔性电缆-5 ... 70 °C (23 ... 158 °F)
污染程度	3
插塞式连接器	-25 ... 90 °C (-13 ... 194 °F)
固定缆线	-40 ... 70 °C (-40 ... 158 °F)
柔性电缆	-5 ... 70 °C (23 ... 158 °F)
插塞式连接器	插塞式连接器
配接次数min. 100	配接次数min. 100
防护等级	IP65
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 5 级
护套直径4,3 mm弯曲半径> 15 倍缆线直径，活动 > 10 x 电缆直径，固定式护套剥离力max. 80 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数3线芯横截面积0,25 mm2芯颜色1 号芯：棕色 3 号芯：蓝色 4 号芯：黑色内芯构造14 x 0,15 mm ∅长度LL1 = 300 mmL2 = 300 mmL3 = 300 mm电缆代码Li YY 3 x 0.25	护套直径4,3 mm弯曲半径> 15 倍缆线直径，活动 > 10 x 电缆直径，固定式护套剥离力max. 80 N / 300 mm护套颜色灰色（类似于 RAL 7001）芯数3线芯横截面积0,25 mm2芯颜色1 号芯：棕色 3 号芯：蓝色 4 号芯：黑色内芯构造14 x 0,15 mm ∅长度LL1 = 300 mmL2 = 300 mmL3 = 300 mm电缆代码Li YY 3 x 0.25
质量	40 g
配接次数	min. 100
护套直径	4,3 mm
弯曲半径	> 15 倍缆线直径，活动 > 10 x 电缆直径，固定式
护套剥离力	max. 80 N / 300 mm
护套颜色	灰色（类似于 RAL 7001）
芯数	3
线芯横截面积	0,25 mm2

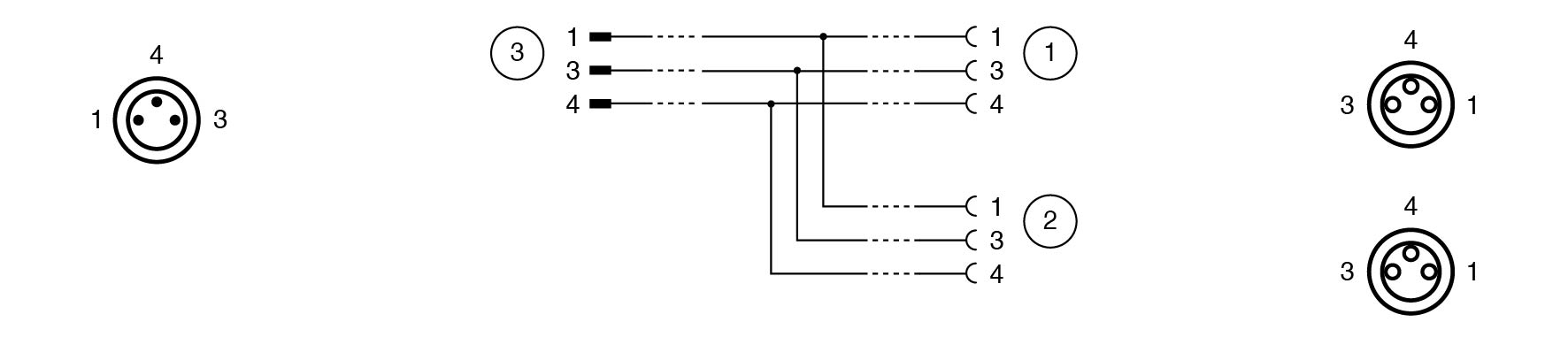

芯颜色	1 号芯：棕色 3 号芯：蓝色 4 号芯：黑色
内芯构造	14 x 0,15 mm ∅

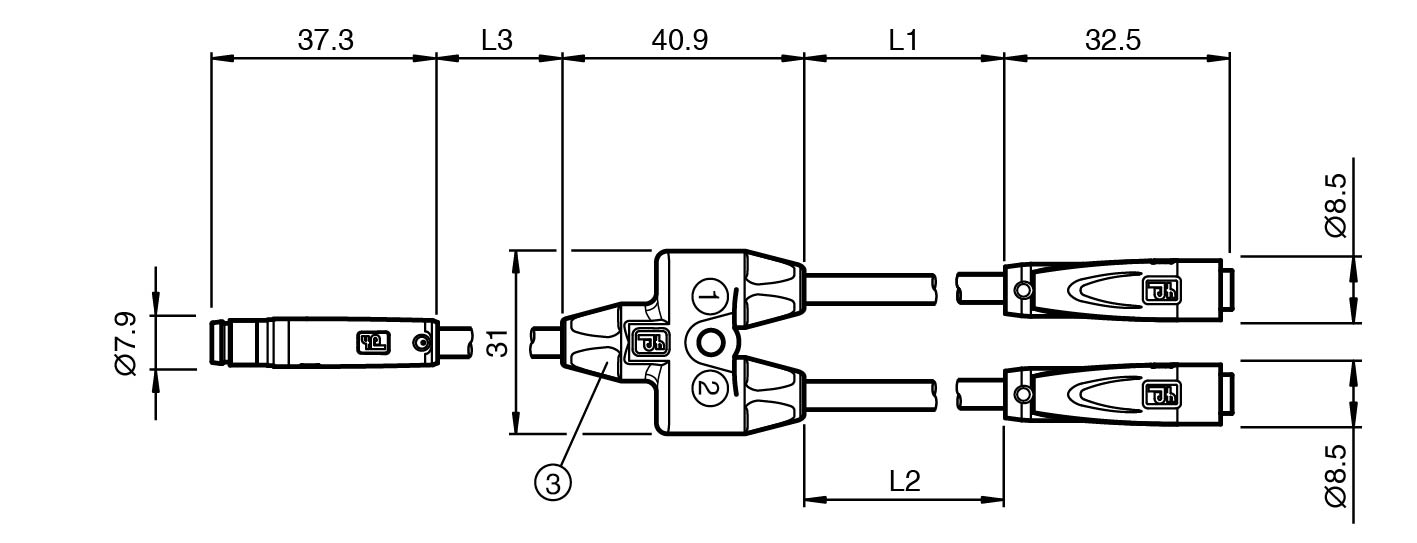

长度	L1 = 300 mmL2 = 300 mmL3 = 300 mm
电缆代码	Li YY 3 x 0.25
插塞式连接器	插塞式连接器
主体黑色 PUR接触表面镀金 (Au)易燃性V-2	主体黑色 PUR接触表面镀金 (Au)易燃性V-2
电缆	电缆
护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性	护套PVC线芯裸铜 (Cu)磁芯绝缘PVC易燃性阻燃性
主体	黑色 PUR
接触表面	镀金 (Au)
易燃性	V-2
护套	PVC
线芯	裸铜 (Cu)
磁芯绝缘	PVC
易燃性	阻燃性
