倍加福

V3-M8-1000

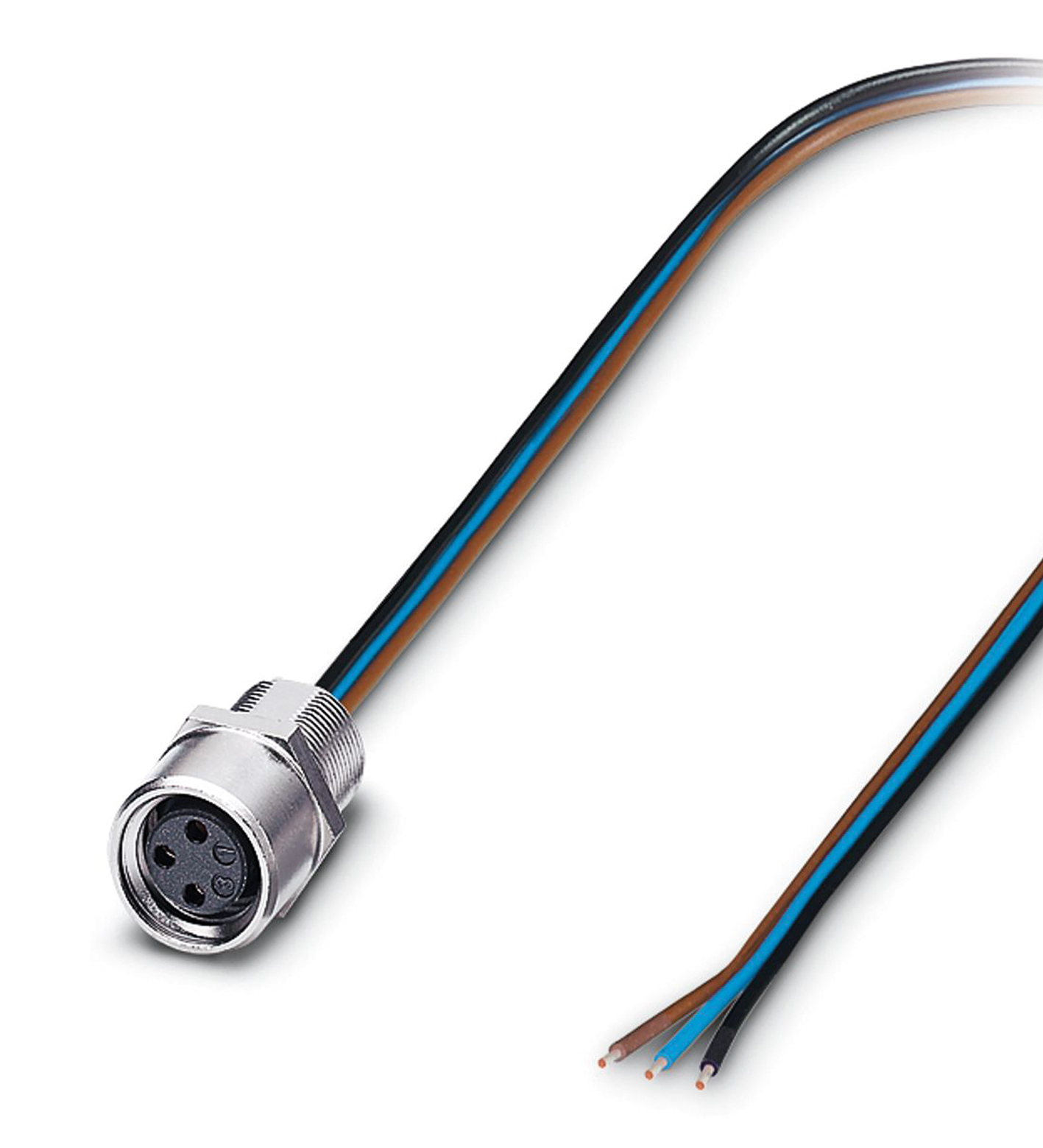

V3-M8-1000 插座

订货号: 70187943
产品分类: 面板插座

3 针 M8 插座

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M8样式直型锁定螺钉连接针脚数3编码A 码	连接插座结构类型M8样式直型锁定螺钉连接针脚数3编码A 码
连接器 2	连接器 2
连接电缆尾部	连接电缆尾部
连接	插座
结构类型	M8
样式	直型
锁定	螺钉连接
针脚数	3
编码	A 码
连接	电缆尾部
工作电压	最大 48 V AC / 60 V DC
工作电流	最大 4 A
体积电阻	< 3 mΩ
防护等级	EN 60529
插头连接	连接器 M8 x 1 : IEC 61076-2-104
易燃性	IEC 60332-1-2
无卤	IEC 60754-1
UL 文件编号	E191152
环境温度	环境温度
插塞式连接器-25 ... 85 °C (-13 ... 185 °F)固定缆线-40 ... 105 °C (-40 ... 221 °F)柔性电缆-10 ... 105 °C (14 ... 221 °F)	插塞式连接器-25 ... 85 °C (-13 ... 185 °F)固定缆线-40 ... 105 °C (-40 ... 221 °F)柔性电缆-10 ... 105 °C (14 ... 221 °F)
污染程度	3
插塞式连接器	-25 ... 85 °C (-13 ... 185 °F)
固定缆线	-40 ... 105 °C (-40 ... 221 °F)
柔性电缆	-10 ... 105 °C (14 ... 221 °F)
插塞式连接器	插塞式连接器
拧紧扭矩0,4 Nm配接次数min. 100	拧紧扭矩0,4 Nm配接次数min. 100
防护等级	IP67
连接	镀锡铜线单导线， ∅1.5 ±0.1 mm
电缆	电缆
芯数3线芯横截面积0,25 mm2芯颜色1 号芯：棕色 3 号芯：蓝色 4 号芯：黑色内芯构造7 x 0,2 mm ∅ AWG 24长度L1000 mm	芯数3线芯横截面积0,25 mm2芯颜色1 号芯：棕色 3 号芯：蓝色 4 号芯：黑色内芯构造7 x 0,2 mm ∅ AWG 24长度L1000 mm

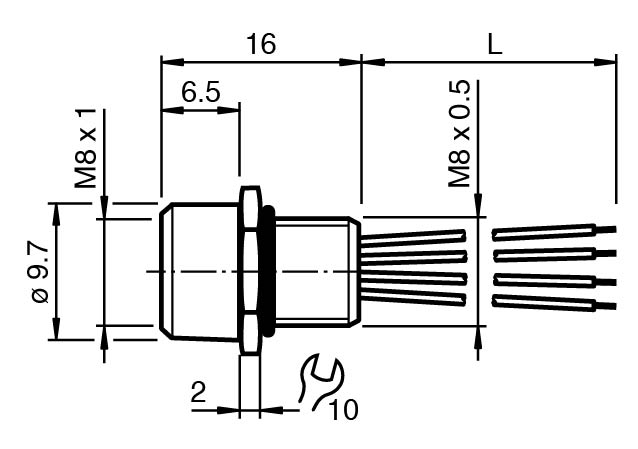

安装	前部安装 M8 ，拧紧扭矩: 0.8...1 Nm
质量	15 g
拧紧扭矩	0,4 Nm
配接次数	min. 100
芯数	3
线芯横截面积	0,25 mm2

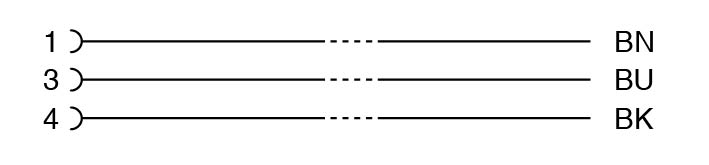

芯颜色	1 号芯：棕色 3 号芯：蓝色 4 号芯：黑色
内芯构造	7 x 0,2 mm ∅ AWG 24
长度	1000 mm
无卤	是
插塞式连接器	插塞式连接器
滚花螺钉连接黄铜，镀镍密封件FKM接触表面镀金 (Au)易燃性HB	滚花螺钉连接黄铜，镀镍密封件FKM接触表面镀金 (Au)易燃性HB
电缆	电缆
磁芯绝缘PVC	磁芯绝缘PVC
滚花螺钉连接	黄铜，镀镍
密封件	FKM
接触表面	镀金 (Au)
易燃性	HB
磁芯绝缘	PVC
供货范围	不包括防松螺母
