产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M8样式直角锁定卡锁针脚数3编码A 码 | 连接插座结构类型M8样式直角锁定卡锁针脚数3编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 插座 |

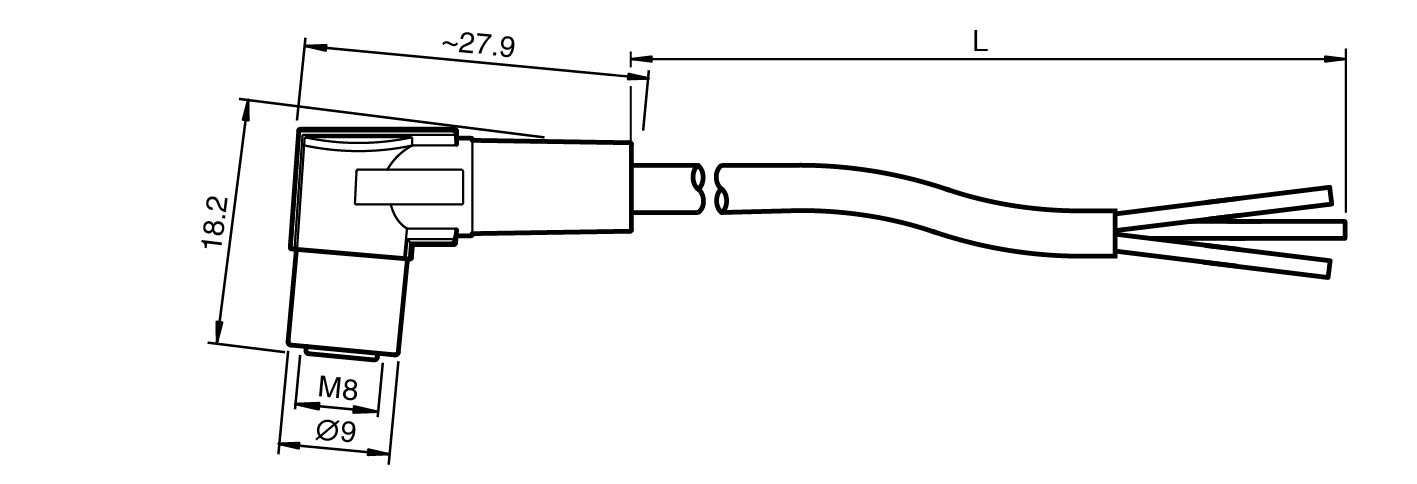

| 结构类型 | M8 |
| 样式 | 直角 |
| 锁定 | 卡锁 |
| 针脚数 | 3 |
| 编码 | A 码 |
| 连接 | 电缆尾部 |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 工作电流 | 最大 4 A |
| 防护等级 | EN 60529 |
| 插头连接 | 连接器 M8 x 1 : IEC 61076-2-104 |
| 无卤 | IEC 60754-1 |
| 环境温度 | 环境温度 |
| 插塞式连接器-25 ... 90 °C (-13 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) | 插塞式连接器-25 ... 90 °C (-13 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -25 ... 90 °C (-13 ... 194 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -25 ... 80 °C (-13 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 配接次数min. 100 | 配接次数min. 100 |
| 防护等级 | IP65/IP67 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径4,3 mm弯曲半径36 mm 激活18 mm 固定安装护套颜色黑色（与 RAL 7021 相似）芯数3线芯横截面积0,25 mm2芯颜色1 号芯： 棕色 3 号芯： 蓝色 4 号芯： 黑色内芯构造32 x 0,1 mm ∅长度L1 m电缆代码Li9Y11Y 3 x 0.25 mm2 | 护套直径4,3 mm弯曲半径36 mm 激活18 mm 固定安装护套颜色黑色（与 RAL 7021 相似）芯数3线芯横截面积0,25 mm2芯颜色1 号芯： 棕色 3 号芯： 蓝色 4 号芯： 黑色内芯构造32 x 0,1 mm ∅长度L1 m电缆代码Li9Y11Y 3 x 0.25 mm2 |
| 配接次数 | min. 100 |
| 护套直径 | 4,3 mm |
| 弯曲半径 | 36 mm 激活18 mm 固定安装 |
| 护套颜色 | 黑色（与 RAL 7021 相似） |
| 芯数 | 3 |
| 线芯横截面积 | 0,25 mm2 |

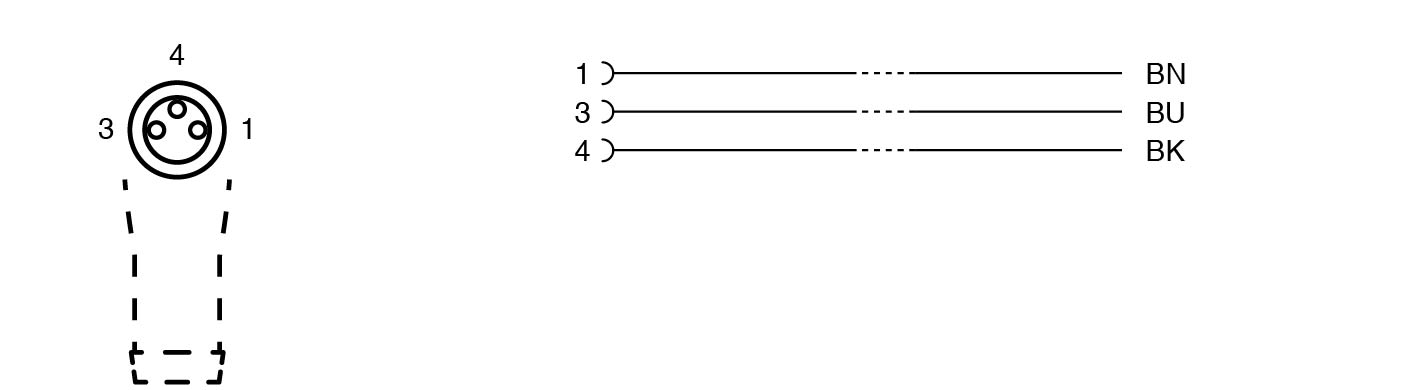

| 芯颜色 | 1 号芯： 棕色 3 号芯： 蓝色 4 号芯： 黑色 |
| 内芯构造 | 32 x 0,1 mm ∅ |
| 长度 | 1 m |
| 电缆代码 | Li9Y11Y 3 x 0.25 mm2 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 主体TPU，黑色密封件NBR接触表面镍/金易燃性V-2 | 主体TPU，黑色密封件NBR接触表面镍/金易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐微生物是耐水解是 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP额定电阻良好耐微生物是耐水解是 |
| 主体 | TPU，黑色 |
| 密封件 | NBR |
| 接触表面 | 镍/金 |
| 易燃性 | V-2 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 额定电阻 | 良好 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
