倍加福

V31-0,3M-PVC/V31-YEE-V31-YELS

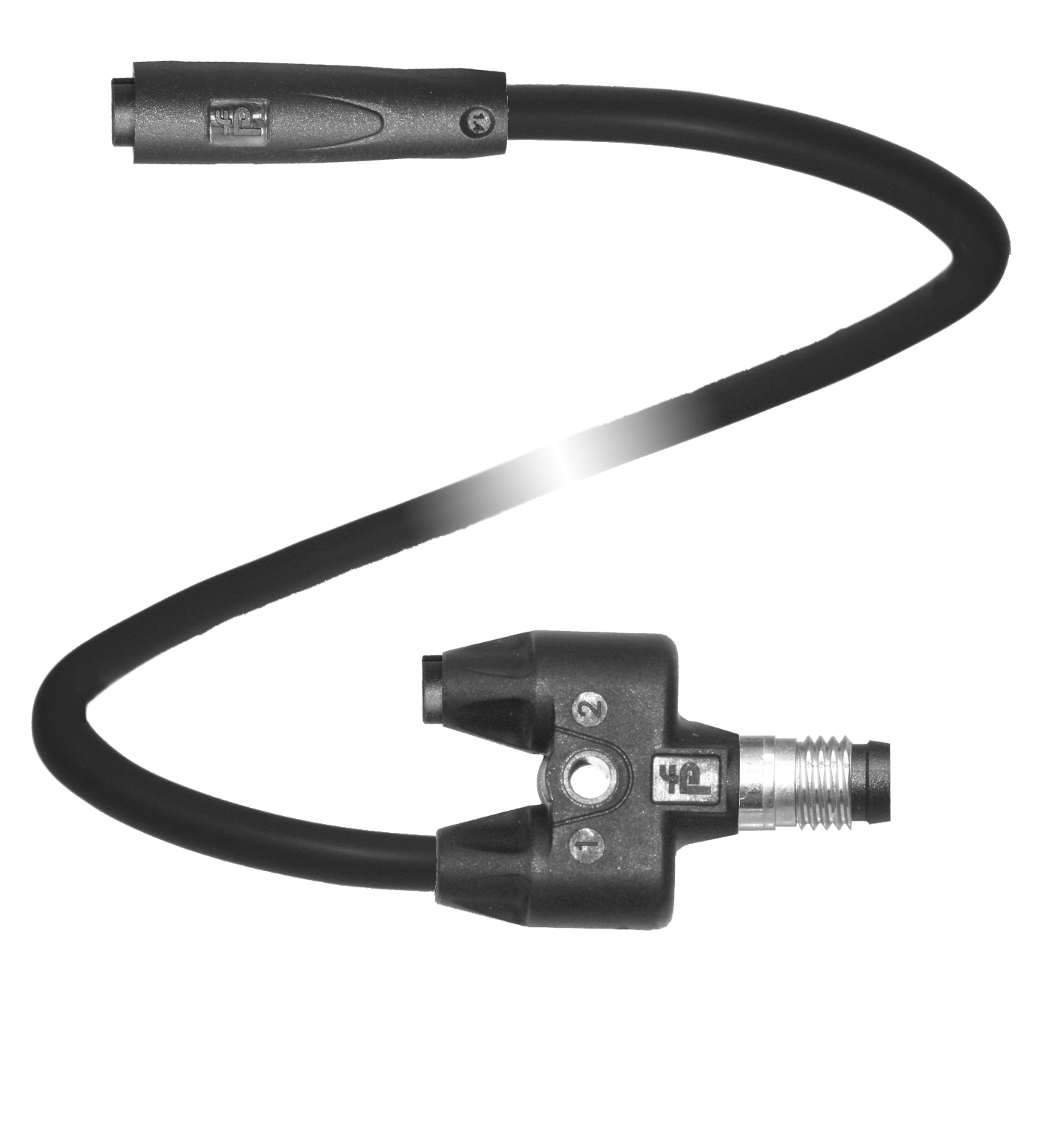

V31-0,3M-PVC/V31-YEE-V31-YELS Y 型连接缆线

订货号: 309689
产品分类: 传感器-执行器分接器

Y 型分路器，4 引脚 M8 直头 A 型卡锁插头转 4 引脚 2x M8 直头 A 型卡锁插口，PVC 电缆，黑色

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M8样式直型锁定卡锁针脚数4编码A 码	连接插座结构类型M8样式直型锁定卡锁针脚数4编码A 码
连接器 2	连接器 2
连接插座结构类型M8样式直型锁定卡锁针脚数4编码A 码	连接插座结构类型M8样式直型锁定卡锁针脚数4编码A 码
连接器 3	连接器 3
连接公头连接器结构类型M8样式直型锁定卡锁针脚数4编码A 码	连接公头连接器结构类型M8样式直型锁定卡锁针脚数4编码A 码
连接	插座
结构类型	M8
样式	直型
锁定	卡锁
针脚数	4
编码	A 码
连接	插座
结构类型	M8
样式	直型
锁定	卡锁
针脚数	4
编码	A 码
连接	公头连接器
结构类型	M8
样式	直型
锁定	卡锁
针脚数	4
编码	A 码
工作电压	最大 30 V AC/DC
工作电流	最大 3 A
防护等级	EN 60529
插头连接	连接器 M8 x 1 : IEC 61076-2-104
易燃性	UL 1581 ， IEC 60332-1-2
UL 认证	cURus AWM 2095 AWM I/II A/B 80°C 300V FT1 （缆线）
UL 文件编号	E231213
环境温度	环境温度
插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-25 ... 80 °C (-13 ... 176 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F)	插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-25 ... 80 °C (-13 ... 176 °F)柔性电缆-5 ... 80 °C (23 ... 176 °F)
污染程度	3
插塞式连接器	-40 ... 90 °C (-40 ... 194 °F)
固定缆线	-25 ... 80 °C (-13 ... 176 °F)
柔性电缆	-5 ... 80 °C (23 ... 176 °F)
插塞式连接器	插塞式连接器
配接次数min. 100	配接次数min. 100
防护等级	IP65
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 5 级
护套直径4,3 mm弯曲半径> 15 倍缆线直径，活动 > 5 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黑色（与 RAL 9005 相似）芯数4线芯横截面积0,34 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色内芯构造19 x 0,15 mm ∅长度L0,3 m电缆代码Li YY 4 x 0.34	护套直径4,3 mm弯曲半径> 15 倍缆线直径，活动 > 5 倍缆线直径，固定式护套剥离力max. 50 N / 300 mm护套颜色黑色（与 RAL 9005 相似）芯数4线芯横截面积0,34 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色内芯构造19 x 0,15 mm ∅长度L0,3 m电缆代码Li YY 4 x 0.34
质量	20 g
配接次数	min. 100
护套直径	4,3 mm
弯曲半径	> 15 倍缆线直径，活动 > 5 倍缆线直径，固定式
护套剥离力	max. 50 N / 300 mm
护套颜色	黑色（与 RAL 9005 相似）
芯数	4
线芯横截面积	0,34 mm2
芯颜色	1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色
内芯构造	19 x 0,15 mm ∅
长度	0,3 m
电缆代码	Li YY 4 x 0.34
插塞式连接器	插塞式连接器
主体黑色 PUR接触表面金易燃性V-2	主体黑色 PUR接触表面金易燃性V-2
电缆	电缆
护套PVC磁芯绝缘PVC易燃性FT1	护套PVC磁芯绝缘PVC易燃性FT1
主体	黑色 PUR
接触表面	金
易燃性	V-2
护套	PVC
磁芯绝缘	PVC
易燃性	FT1
