产品数据表
Datasheet
已就绪 · 可下载下载文件

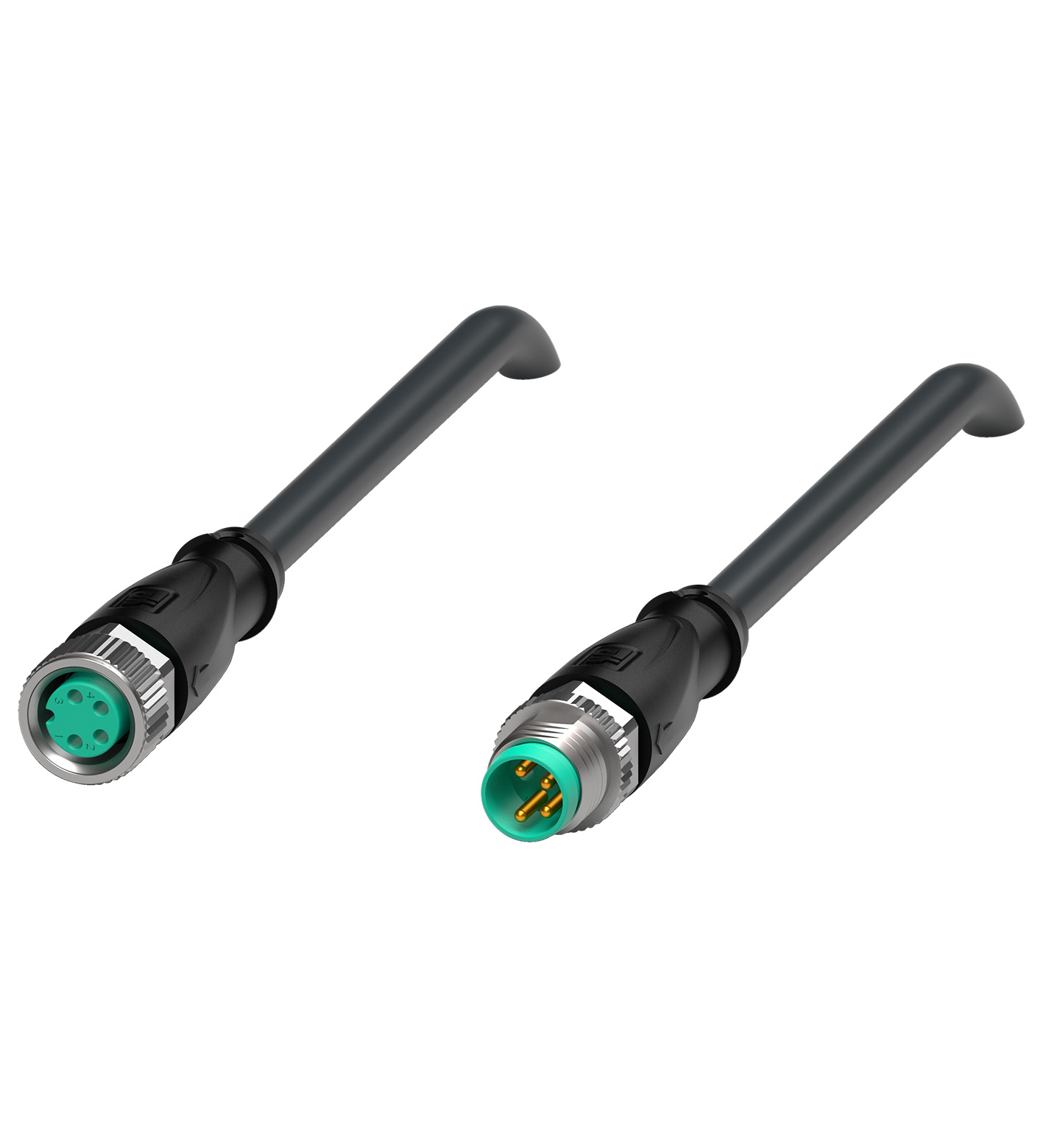

TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M8样式直型锁定螺钉连接针脚数4编码A 码 | 连接插座结构类型M8样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数4编码A 码 | 连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接 | 插座 |
| 结构类型 | M8 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M8 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 工作电压 | 最大 30 V AC/DC |
| 工作电流 | 最大 4 A |
| 防护等级 | EN 60529 |
| 插头连接 | 连接器 M8 x 1 : IEC 61076-2-104 |
| 易燃性 | IEC 60332-1-2 |
| 无卤 | IEC 60754-2 |
| UL 认证 | 双张材料检测传感器系列 UD*GS* 的 UL 认证包括并因此允许在这些设备上使用此延长电缆。 |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) | 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 85 °C (-40 ... 185 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -40 ... 90 °C (-40 ... 194 °F) |
| 固定缆线 | -40 ... 85 °C (-40 ... 185 °F) |
| 柔性电缆 | -25 ... 80 °C (-13 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 9 mm配接次数min. 100屏蔽屏蔽连接至针脚 4 | 拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 9 mm配接次数min. 100屏蔽屏蔽连接至针脚 4 |
| 防护等级 | IP66 / IP68 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径4,3 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）芯数3线芯横截面积0,14 mm2芯颜色1 号芯： 棕色 2 号芯： 黑色 3 号芯： 蓝色内芯构造18 x 0,1 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L2 m电缆代码Li 9Y C11Y 3 x 0,14 | 护套直径4,3 mm弯曲半径> 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式护套颜色黑色（与 RAL 9005 相似）芯数3线芯横截面积0,14 mm2芯颜色1 号芯： 棕色 2 号芯： 黑色 3 号芯： 蓝色内芯构造18 x 0,1 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L2 m电缆代码Li 9Y C11Y 3 x 0,14 |
| 质量 | 59,33 g |
| 拧紧扭矩 | 0,4 Nm |
| 防松弛 | 集成 |

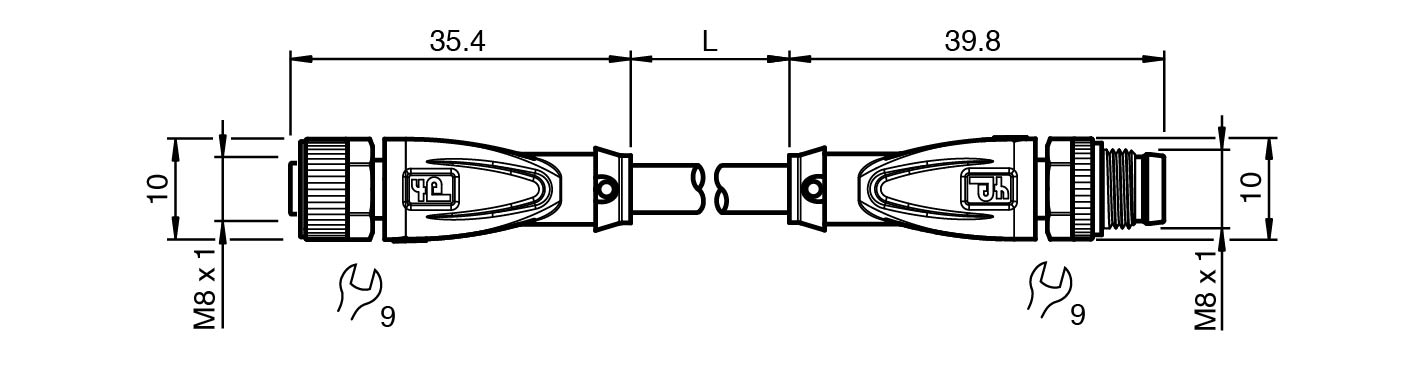

| 工具安装 | 直纹滚花六角螺母 SW = 9 mm |
| 配接次数 | min. 100 |

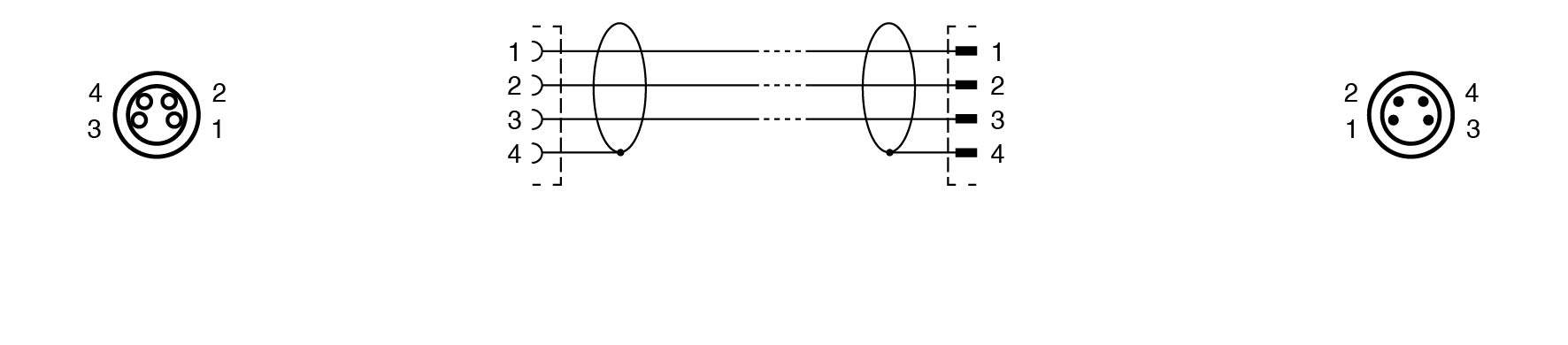

| 屏蔽 | 屏蔽连接至针脚 4 |
| 护套直径 | 4,3 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 5 倍缆线直径，固定式 |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 3 |
| 线芯横截面积 | 0,14 mm2 |
| 芯颜色 | 1 号芯： 棕色 2 号芯： 黑色 3 号芯： 蓝色 |
| 内芯构造 | 18 x 0,1 mm ∅ |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |
| 长度 | 2 m |
| 电缆代码 | Li 9Y C11Y 3 x 0,14 |
| 无 LABS | 是 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐水解是易燃性FT2 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐水解是易燃性FT2 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 密封件 | FKM |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐水解 | 是 |
| 易燃性 | FT2 |
DOCUMENTS & DOWNLOADS
资料与附件
STP 三维图纸
3-D
已就绪 · 可下载下载文件
点击“三维预览”后按需加载图纸。
图纸暂时无法预览时，可通过上方资料链接重试或下载。
