TECHNICAL DATA
规格参数
通用规格

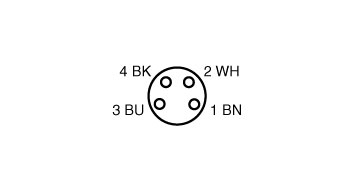

| 针脚数 | 4 + 屏蔽 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直型 |
| 螺纹 1 | M8 |
| 连接 2 | 电缆尾部 |
| 工作电压 | 最大 30 V DC |
| 测试电压 | > 800 V eff AC |
| 工作电流 | 最大 4 A |
| 体积电阻 | ≤ 3 mΩ |
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) 电缆，固定式： -30 ... 70 °C (-22 ... 158 °F) |
| 污染程度 | 3 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 触点铜锡合金接触表面金主体铜锌合金，镀镍电缆PUR磁芯绝缘PP | 触点铜锡合金接触表面金主体铜锌合金，镀镍电缆PUR磁芯绝缘PP |
| 电缆 | 细线，柔软 |
| 护套直径∅6.5 mm弯曲半径> 10 x 电缆直径，活动式颜色黑色压模表面处理 (RAL 9005)线芯4 x 0.5 mm2导线结构28 x 0,15 mm ∅屏蔽光栅长度L5 m | 护套直径∅6.5 mm弯曲半径> 10 x 电缆直径，活动式颜色黑色压模表面处理 (RAL 9005)线芯4 x 0.5 mm2导线结构28 x 0,15 mm ∅屏蔽光栅长度L5 m |
| 质量 | 336 g |
| 触点 | 铜锡合金 |
| 接触表面 | 金 |
| 主体 | 铜锌合金，镀镍 |
| 电缆 | PUR |
| 磁芯绝缘 | PP |
| 护套直径 | ∅6.5 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 |
| 颜色 | 黑色压模表面处理 (RAL 9005) |
| 线芯 | 4 x 0.5 mm2 |
| 导线结构 | 28 x 0,15 mm ∅ |
| 屏蔽 | 光栅 |
| 长度 | 5 m |
