倍加福

V31-GM-OR5M-POC-V31-GM

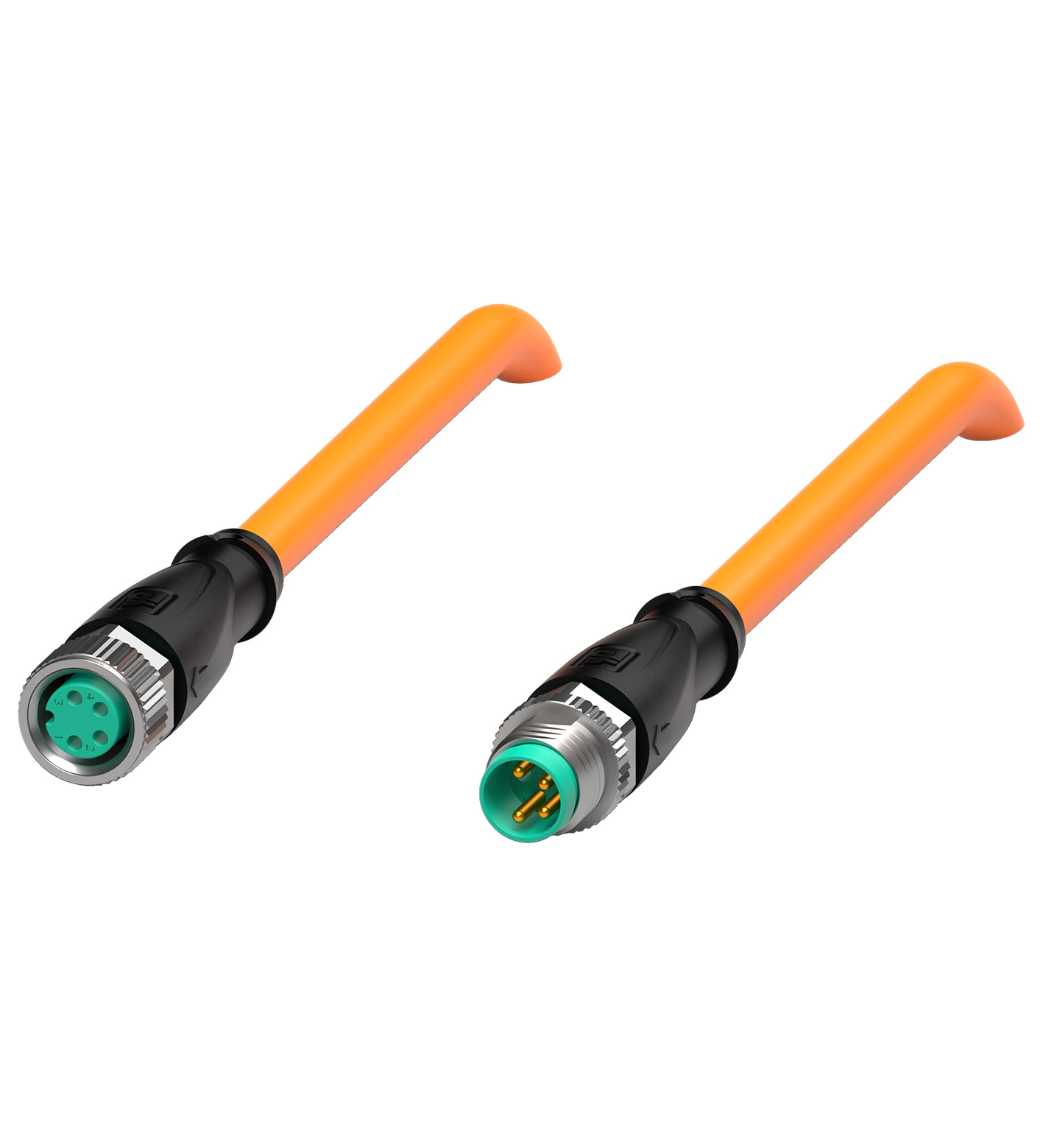

V31-GM-OR5M-POC-V31-GM 连接电缆

订货号: 317601
产品分类: 连接技术

线组，M8，4 针，TPE 缆线，耐焊渣

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接插座结构类型M8样式直型锁定螺钉连接针脚数4编码A 码	连接插座结构类型M8样式直型锁定螺钉连接针脚数4编码A 码
连接器 2	连接器 2
连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数4编码A 码	连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数4编码A 码
连接	插座

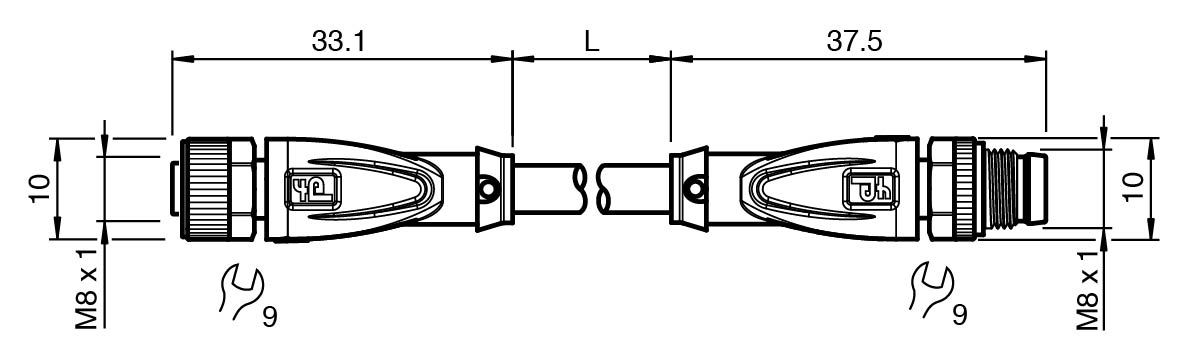

结构类型	M8
样式	直型
锁定	螺钉连接
针脚数	4
编码	A 码
连接	公头连接器
结构类型	M8
样式	直型
锁定	螺钉连接
针脚数	4
编码	A 码
工作电压	最大 30 V AC/DC
工作电流	最大 4 A
防护等级	EN 60529
插头连接	连接器 M8 x 1 : IEC 61076-2-104
易燃性	IEC 60332-1-2 ， ISO 14572 ，阻燃性符合 ISO 14572 和 ISO 6722 标准
无卤	IEC 60754-2
无铅	RoHS 指令 2011/65/EU
耐水解	阻燃性符合 ISO 14572 和 ISO 6722 标准
耐油	ISO 14572
环境温度	环境温度
插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 120 °C (-40 ... 248 °F) 对于 20000 h -40 ... 150 °C (-40 ... 302 °F) 对于 3000 h柔性电缆-15 ... 120 °C (5 ... 248 °F) 对于 20000 h -15 ... 150 °C (5 ... 302 °F) 对于 3000 h	插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 120 °C (-40 ... 248 °F) 对于 20000 h -40 ... 150 °C (-40 ... 302 °F) 对于 3000 h柔性电缆-15 ... 120 °C (5 ... 248 °F) 对于 20000 h -15 ... 150 °C (5 ... 302 °F) 对于 3000 h
污染程度	3
插塞式连接器	-40 ... 90 °C (-40 ... 194 °F)
固定缆线	-40 ... 120 °C (-40 ... 248 °F) 对于 20000 h -40 ... 150 °C (-40 ... 302 °F) 对于 3000 h
柔性电缆	-15 ... 120 °C (5 ... 248 °F) 对于 20000 h -15 ... 150 °C (5 ... 302 °F) 对于 3000 h
插塞式连接器	插塞式连接器
拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 9 mm配接次数min. 100	拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 9 mm配接次数min. 100
防护等级	IP66 / IP68
电缆	符合 IEC/EN 60228 (DIN VDE 0295) 5 级
护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 10 x 电缆直径，固定式护套剥离力max. 50 N / 300 mm护套颜色橙色（类似于 RAL 2003）芯数4线芯横截面积0,34 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色内芯构造19 x 0,16 mm ∅长度L5 m电缆代码Li 7Y-41X 4 x 0.34	护套直径4,8 mm弯曲半径> 10 x 电缆直径，活动式 > 10 x 电缆直径，固定式护套剥离力max. 50 N / 300 mm护套颜色橙色（类似于 RAL 2003）芯数4线芯横截面积0,34 mm2芯颜色1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色内芯构造19 x 0,16 mm ∅长度L5 m电缆代码Li 7Y-41X 4 x 0.34
拖链适用性	拖链适用性
扭转循环min. 300000扭转应力± 360 °/ 30 cm	扭转循环min. 300000扭转应力± 360 °/ 30 cm
质量	199 g
拧紧扭矩	0,4 Nm
防松弛	集成
工具安装	直纹滚花六角螺母 SW = 9 mm
配接次数	min. 100
护套直径	4,8 mm
弯曲半径	> 10 x 电缆直径，活动式 > 10 x 电缆直径，固定式
护套剥离力	max. 50 N / 300 mm
护套颜色	橙色（类似于 RAL 2003）
芯数	4
线芯横截面积	0,34 mm2

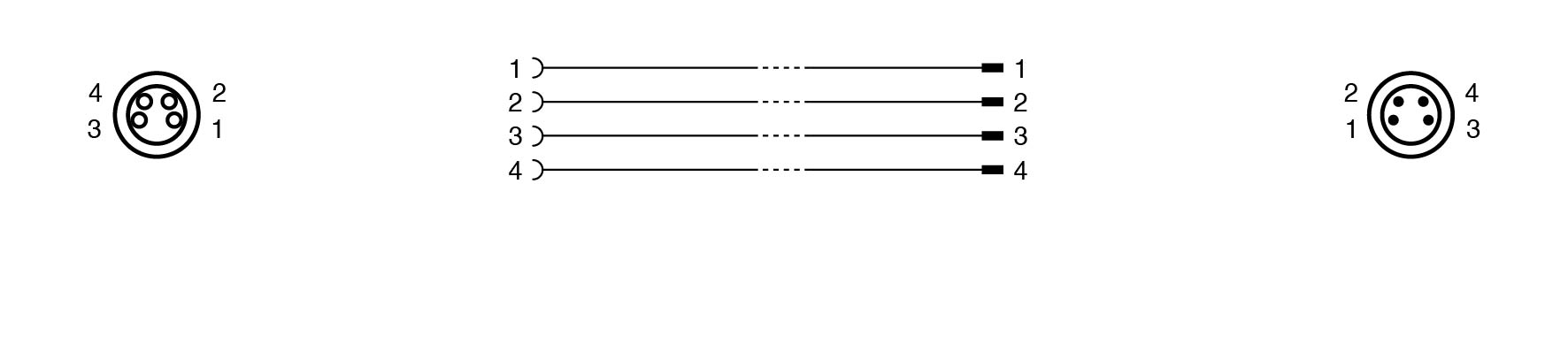

芯颜色	1 号芯：棕色 2 号芯：白色 3 号芯：蓝色 4 号芯：黑色
内芯构造	19 x 0,16 mm ∅
长度	5 m
电缆代码	Li 7Y-41X 4 x 0.34
扭转循环	min. 300000
扭转应力	± 360 °/ 30 cm
无 LABS	是
无卤	是
无铅	是
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2	滚花螺钉连接锌压铸件，镀镍主体TPU，黑色密封件FKM接触表面镀金 (Au)易燃性V-2
电缆	电缆
护套POC线芯裸铜 (Cu)磁芯绝缘ETFE耐焊珠是耐焊渣是耐油是耐水解是易燃性阻燃性分子交联是	护套POC线芯裸铜 (Cu)磁芯绝缘ETFE耐焊珠是耐焊渣是耐油是耐水解是易燃性阻燃性分子交联是
滚花螺钉连接	锌压铸件，镀镍
主体	TPU，黑色
密封件	FKM
接触表面	镀金 (Au)
易燃性	V-2
护套	POC
线芯	裸铜 (Cu)
磁芯绝缘	ETFE
耐焊珠	是
耐焊渣	是
耐油	是
耐水解	是
易燃性	阻燃性
分子交联	是
缆线标记套管	2x PUR 透明的，接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转
