产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

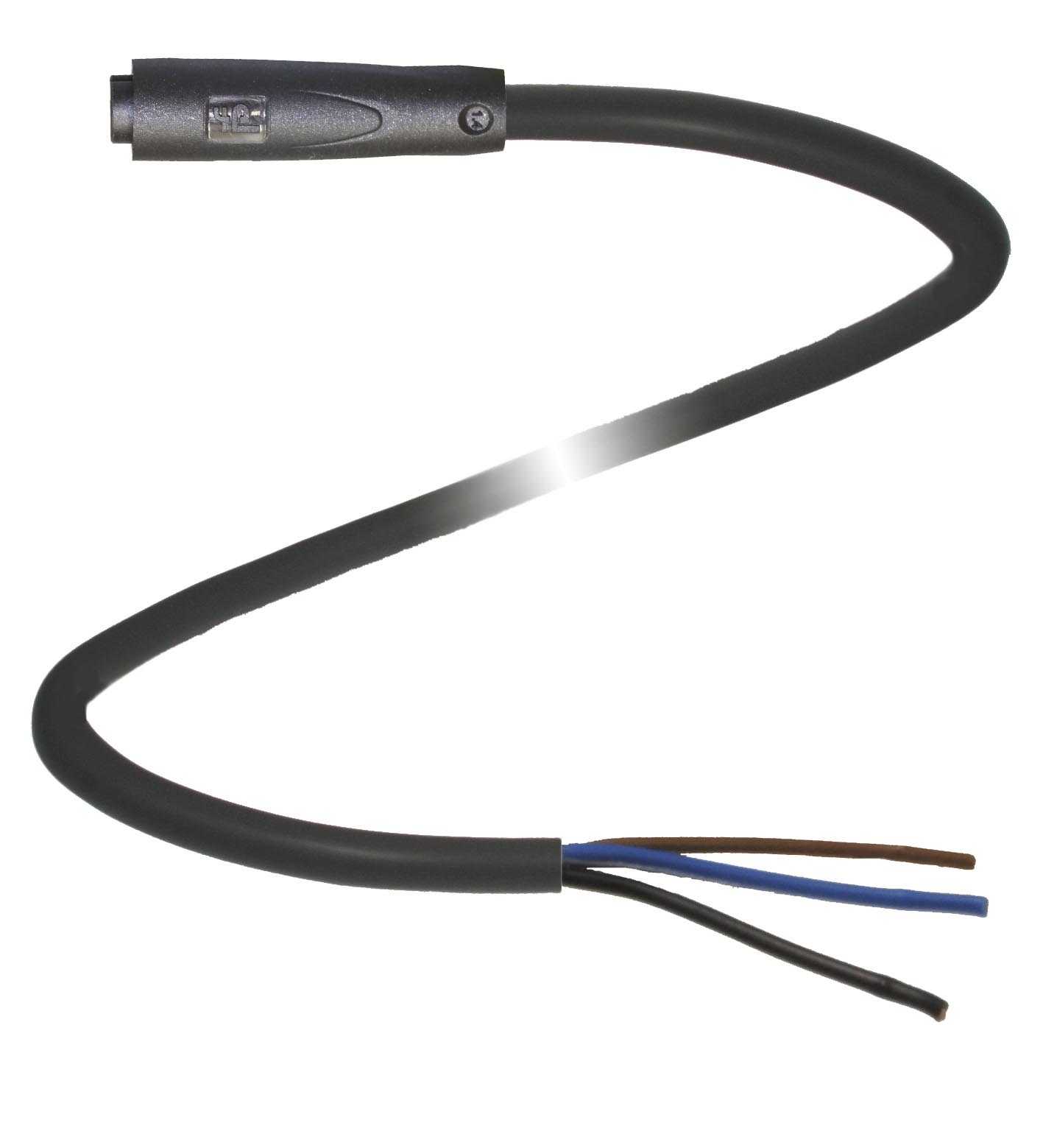

| 连接器 1 | 连接器 1 |
|---|---|
| 连接插座结构类型M8样式直型锁定卡锁针脚数4编码A 码 | 连接插座结构类型M8样式直型锁定卡锁针脚数4编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 插座 |
| 结构类型 | M8 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 连接 | 电缆尾部 |
| 工作电压 | 最大 30 V AC/DC |
| 工作电流 | 最大 3 A |
| 防护等级 | EN 60529 |
| 插头连接 | 连接器 M8 x 1 : IEC 61076-2-104 |
| 环境温度 | 环境温度 |
| 插塞式连接器-25 ... 90 °C (-13 ... 194 °F)柔性电缆-25 ... 70 °C (-13 ... 158 °F) | 插塞式连接器-25 ... 90 °C (-13 ... 194 °F)柔性电缆-25 ... 70 °C (-13 ... 158 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -25 ... 90 °C (-13 ... 194 °F) |
| 柔性电缆 | -25 ... 70 °C (-13 ... 158 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 配接次数min. 100 | 配接次数min. 100 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 触点铜锌合金接触表面金主体PUR电缆PVC磁芯绝缘PVC | 触点铜锌合金接触表面金主体PUR电缆PVC磁芯绝缘PVC |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径3 mm弯曲半径> 10 x 电缆直径，活动式护套颜色黑色（与 RAL 9005 相似）芯数3线芯横截面积0,14 mm2芯颜色1 号芯： 棕色 2 号芯： 黑色 3 号芯： 蓝色内芯构造18 x 0,1 mm ∅长度L5 m电缆代码Li YY 3 x 0.14 | 护套直径3 mm弯曲半径> 10 x 电缆直径，活动式护套颜色黑色（与 RAL 9005 相似）芯数3线芯横截面积0,14 mm2芯颜色1 号芯： 棕色 2 号芯： 黑色 3 号芯： 蓝色内芯构造18 x 0,1 mm ∅长度L5 m电缆代码Li YY 3 x 0.14 |
| 质量 | 67,9 g |
| 配接次数 | min. 100 |
| 触点 | 铜锌合金 |
| 接触表面 | 金 |
| 主体 | PUR |
| 电缆 | PVC |
| 磁芯绝缘 | PVC |
| 护套直径 | 3 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 |
| 护套颜色 | 黑色（与 RAL 9005 相似） |
| 芯数 | 3 |
| 线芯横截面积 | 0,14 mm2 |
| 芯颜色 | 1 号芯： 棕色 2 号芯： 黑色 3 号芯： 蓝色 |
| 内芯构造 | 18 x 0,1 mm ∅ |
| 长度 | 5 m |
| 电缆代码 | Li YY 3 x 0.14 |
| 插塞式连接器 | 插塞式连接器 |
| 主体黑色 PUR接触表面金易燃性V-2 | 主体黑色 PUR接触表面金易燃性V-2 |
| 电缆 | 电缆 |
| 护套PVC磁芯绝缘PVC | 护套PVC磁芯绝缘PVC |
| 主体 | 黑色 PUR |
| 接触表面 | 金 |
| 易燃性 | V-2 |
| 护套 | PVC |
| 磁芯绝缘 | PVC |
