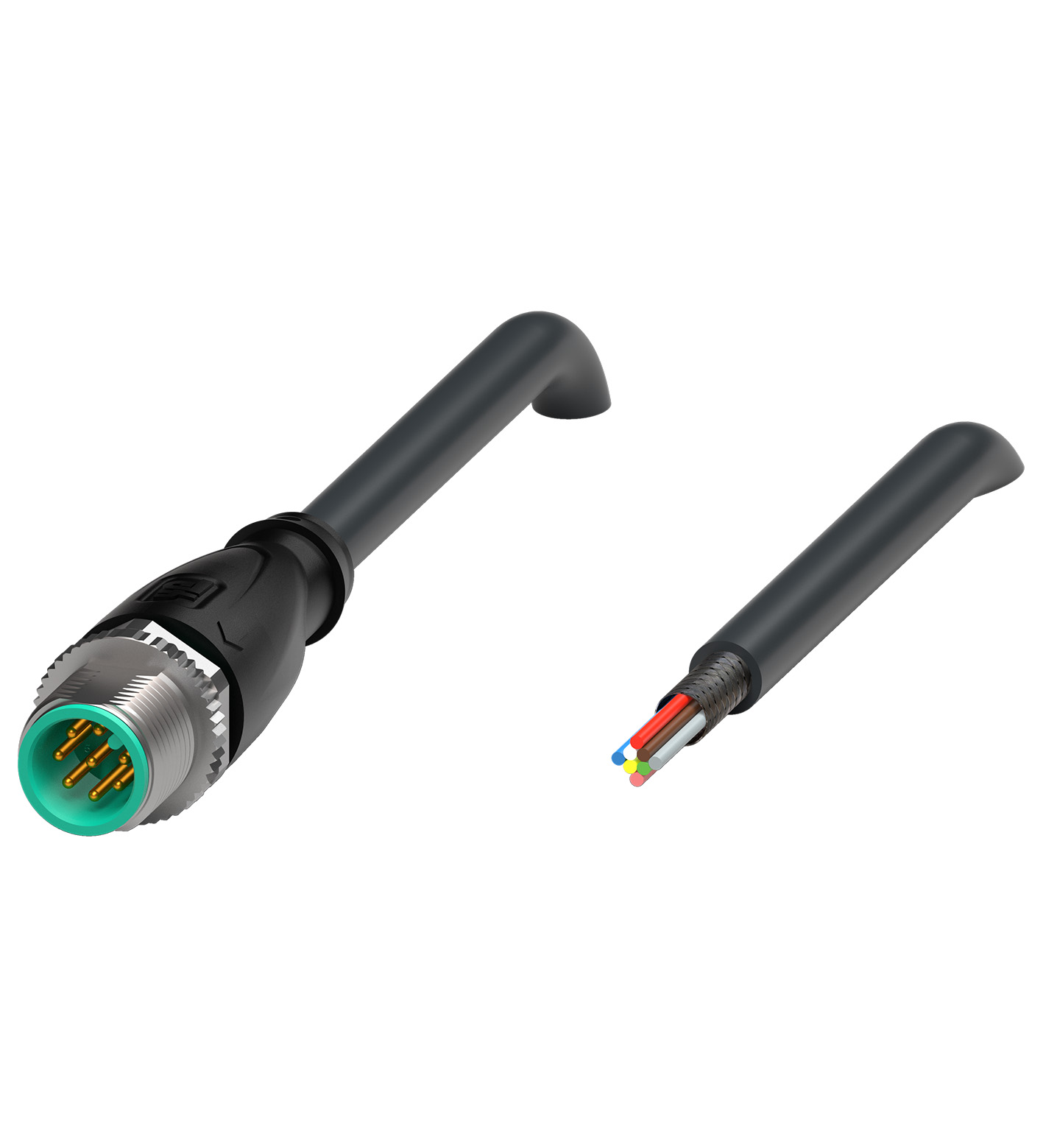

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数8编码A 码 | 连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数8编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接电缆尾部 | 连接电缆尾部 |
| 连接 | 公头连接器 |
| 结构类型 | M8 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 8 |
| 编码 | A 码 |
| 连接 | 电缆尾部 |
| 工作电压 | 最大 30 V AC/DC |
| 工作电流 | 最大 1,5 A |
| 防护等级 | EN 60529 |
| 插头连接 | 连接器 M8 x 1 : IEC 61076-2-104 |
| 易燃性 | UL 758 / 1581 |
| 无卤 | DIN VDE 0472-815 DIN EN 50267-2-1 |
| 耐紫外线 | DIN EN ISO 4892-2-A |
| 耐微生物 | EN 50363 |
| 耐水解 | EN 50363 |
| 耐油 | DIN EN 60811-2-1 |
| 环境温度 | 环境温度 |
| 插塞式连接器-25 ... 85 °C (-13 ... 185 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) | 插塞式连接器-25 ... 85 °C (-13 ... 185 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-25 ... 80 °C (-13 ... 176 °F) |
| 污染程度 | 3 |
| 插塞式连接器 | -25 ... 85 °C (-13 ... 185 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -25 ... 80 °C (-13 ... 176 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,2 Nm工具安装直纹滚花配接次数min. 100屏蔽屏蔽连接至螺纹接头 | 拧紧扭矩0,2 Nm工具安装直纹滚花配接次数min. 100屏蔽屏蔽连接至螺纹接头 |
| 防护等级 | IP65/IP67 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 6 级 |
| 护套直径5,9 mm弯曲半径59 mm ，移动式 29.5 mm ，固定护套颜色黑色（与 RAL 7021 相似）芯数8线芯横截面积0,14 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 7 芯： 蓝色 8 芯：红色 红色内芯构造18 x 0,1 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L5 m电缆代码Li 9Y C 11Y 8 x 0.14 | 护套直径5,9 mm弯曲半径59 mm ，移动式 29.5 mm ，固定护套颜色黑色（与 RAL 7021 相似）芯数8线芯横截面积0,14 mm2芯颜色1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 7 芯： 蓝色 8 芯：红色 红色内芯构造18 x 0,1 mm ∅屏蔽镀锡铜丝编织，85 % 覆盖率长度L5 m电缆代码Li 9Y C 11Y 8 x 0.14 |
| 质量 | 153 g |
| 拧紧扭矩 | 0,2 Nm |
| 工具安装 | 直纹滚花 |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 护套直径 | 5,9 mm |
| 弯曲半径 | 59 mm ，移动式 29.5 mm ，固定 |
| 护套颜色 | 黑色（与 RAL 7021 相似） |
| 芯数 | 8 |
| 线芯横截面积 | 0,14 mm2 |

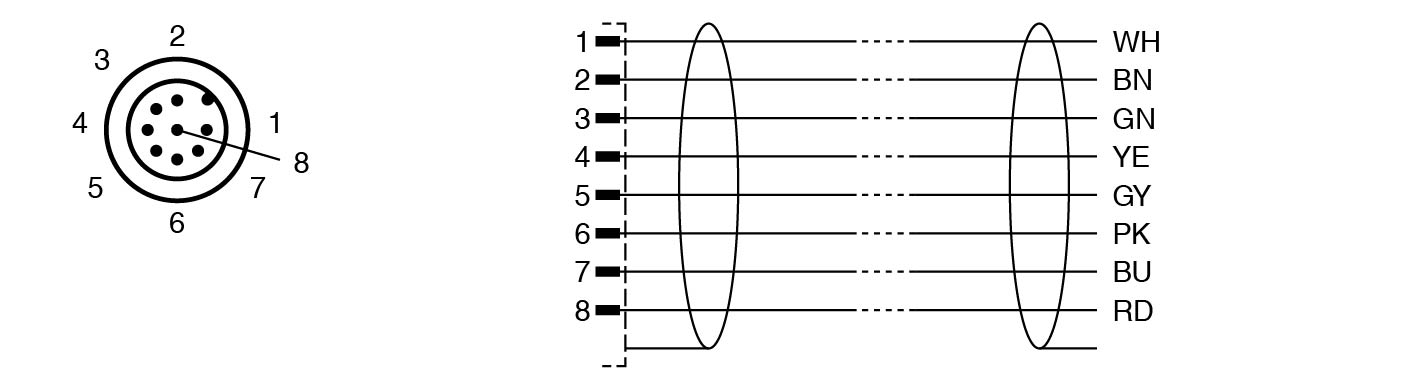

| 芯颜色 | 1 号芯： 白色 2 号芯： 棕色 3 号芯： 绿色 4 号芯： 黄色 5 号芯： 灰色 6 核： 粉色 7 芯： 蓝色 8 芯：红色 红色 |
| 内芯构造 | 18 x 0,1 mm ∅ |
| 屏蔽 | 镀锡铜丝编织，85 % 覆盖率 |

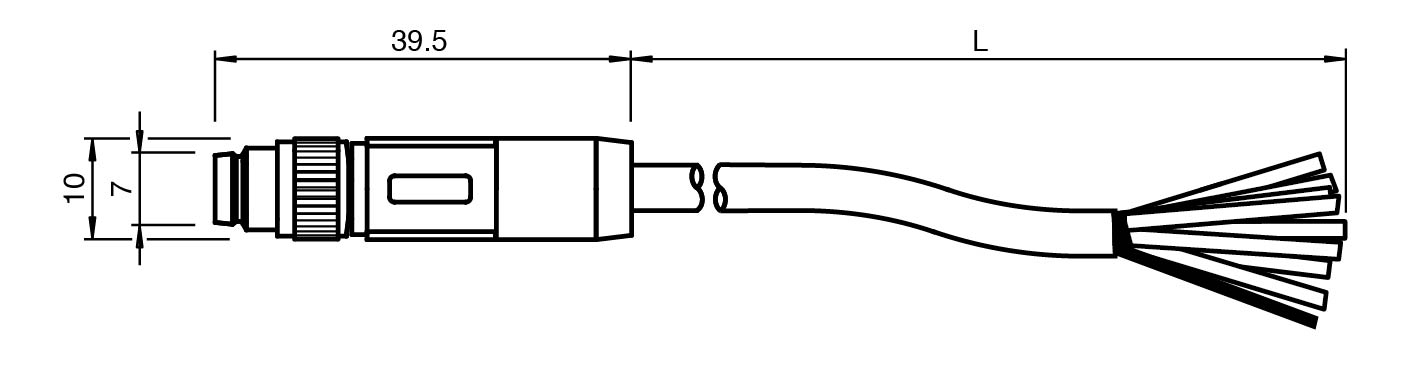

| 长度 | 5 m |
| 电缆代码 | Li 9Y C 11Y 8 x 0.14 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性HB | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性HB |
| 电缆 | 电缆 |
| 护套PUR线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是耐油是耐微生物是耐水解是易燃性FT2 | 护套PUR线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是耐油是耐微生物是耐水解是易燃性FT2 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 镀金 (Au) |
| 易燃性 | HB |
| 护套 | PUR |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐紫外线 | 是 |
| 耐油 | 是 |
| 耐微生物 | 是 |
| 耐水解 | 是 |
| 易燃性 | FT2 |
| 缆线标记套管 | 2x PUR 透明的 ， 接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转 |
