产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

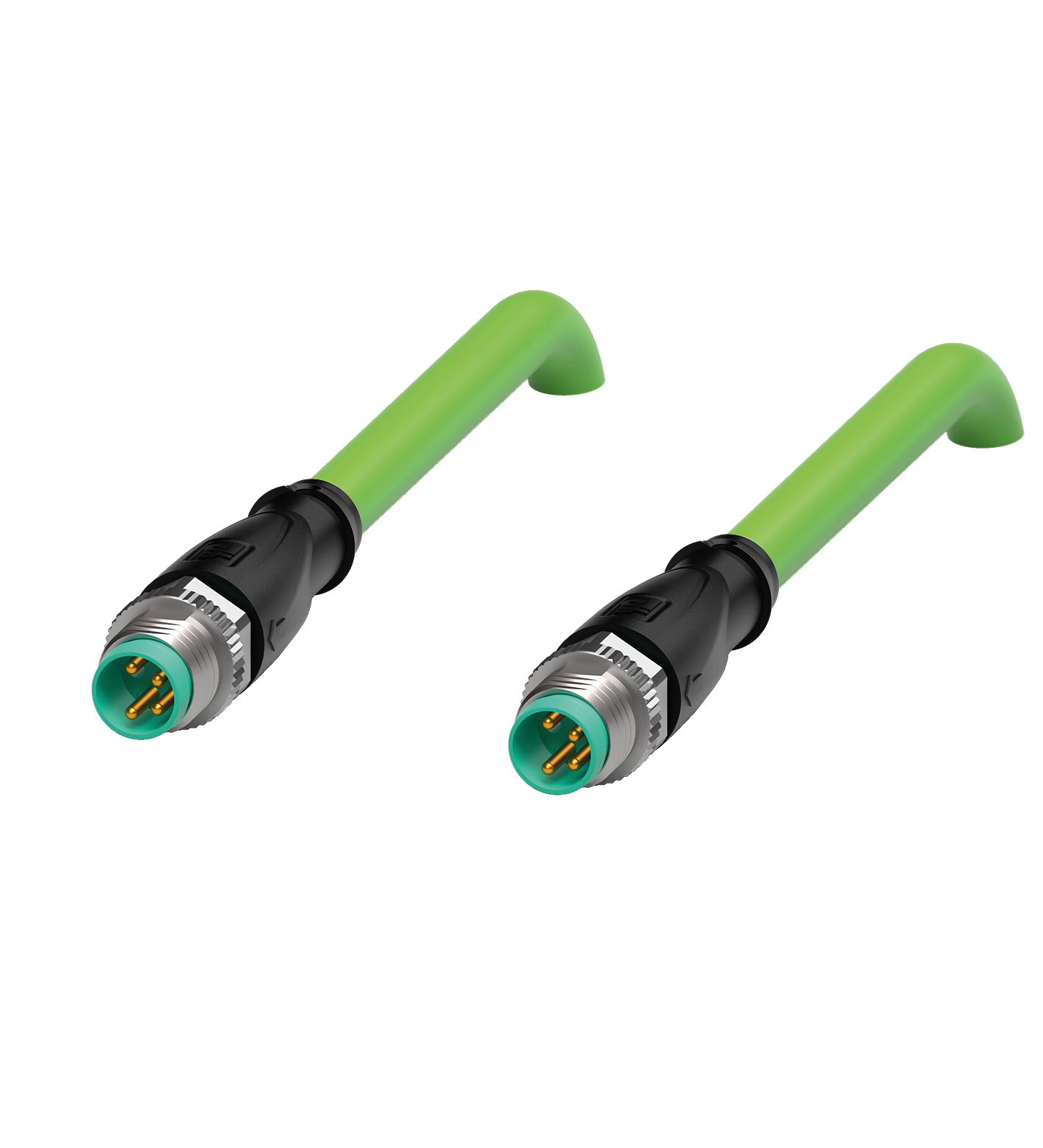

| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数4编码A 码 | 连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数4编码A 码 | 连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数4编码A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M8 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 连接 | 公头连接器 |
| 结构类型 | M8 |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 4 |
| 编码 | A 码 |
| 工作电压 | 最大 30 V AC/DC |
| 工作电流 | 最大 4 mA |
| 防护等级 | EN 60529 |
| 插头连接 | 连接器 M8 x 1 : IEC 61076-2-104 |
| 组件类别 | CAT5 (IEC 11801) ， CAT5e (IEC 61156-6) |
| 易燃性 | IEC 60332-1-2 / UL 1581 / ISO 6722-1 5.22 (UN ECE-R 118.01) |
| 无卤 | IEC 60754-1 |
| 额定电阻 | DIN EN 60811-2-1 |
| 耐紫外线 | UL 1581 章节 1200 |
| 耐微生物 | DIN EN 50525-2-21 / DIN VDE 0282-10 |
| 耐油 | DIN EN 60811-2-1 |
| UL 认证 | AWM STYLE 21161 AWM I/II A/B 80°C 125V FT1 （缆线） |
| 最大允许工作电流max. 3 A | 最大允许工作电流max. 3 A |
| UL 文件编号 | E231213 |
| 最大允许工作电流 | max. 3 A |
| 环境温度 | 环境温度 |
| 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-30 ... 70 °C (-22 ... 158 °F) | 插塞式连接器-40 ... 90 °C (-40 ... 194 °F)固定缆线-40 ... 80 °C (-40 ... 176 °F)柔性电缆-30 ... 70 °C (-22 ... 158 °F) |
| 插塞式连接器 | -40 ... 90 °C (-40 ... 194 °F) |
| 固定缆线 | -40 ... 80 °C (-40 ... 176 °F) |
| 柔性电缆 | -30 ... 70 °C (-22 ... 158 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 9 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 | 拧紧扭矩0,4 Nm防松弛集成工具安装直纹滚花六角螺母 SW = 9 mm配接次数min. 100屏蔽屏蔽连接至螺纹接头 |
| 防护等级 | IP66 / IP68 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径4,9 mm弯曲半径> 12 倍缆线直径，活动式 > 6 倍缆线直径，固定式护套剥离力max. 50 N / 100 mm护套颜色绿色 (RAL 6018)芯数4线芯横截面积0,15 mm2 / 26 AWG芯颜色1 号芯： 白色/橙色 2 号芯： 白色/绿色 3 号芯： 橙色 4 号芯： 绿色内芯构造19 x 0,1 mm ∅ 双绞线到双绞四线屏蔽铝内衬聚酯薄膜镀锡铜丝编织，85 % 覆盖率长度L0,3 m电缆代码Li9Y-11YM 4x0.14 | 护套直径4,9 mm弯曲半径> 12 倍缆线直径，活动式 > 6 倍缆线直径，固定式护套剥离力max. 50 N / 100 mm护套颜色绿色 (RAL 6018)芯数4线芯横截面积0,15 mm2 / 26 AWG芯颜色1 号芯： 白色/橙色 2 号芯： 白色/绿色 3 号芯： 橙色 4 号芯： 绿色内芯构造19 x 0,1 mm ∅ 双绞线到双绞四线屏蔽铝内衬聚酯薄膜镀锡铜丝编织，85 % 覆盖率长度L0,3 m电缆代码Li9Y-11YM 4x0.14 |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环最大值 1000000运动速度max. 3 m/s导线距离最大 4.5 m加速度max. 3 m/s2 | 牵引链循环最大值 1000000运动速度max. 3 m/s导线距离最大 4.5 m加速度max. 3 m/s2 |
| 质量 | 24,61 g |
| 拧紧扭矩 | 0,4 Nm |
| 防松弛 | 集成 |
| 工具安装 | 直纹滚花六角螺母 SW = 9 mm |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至螺纹接头 |
| 护套直径 | 4,9 mm |
| 弯曲半径 | > 12 倍缆线直径，活动式 > 6 倍缆线直径，固定式 |
| 护套剥离力 | max. 50 N / 100 mm |
| 护套颜色 | 绿色 (RAL 6018) |
| 芯数 | 4 |
| 线芯横截面积 | 0,15 mm2 / 26 AWG |

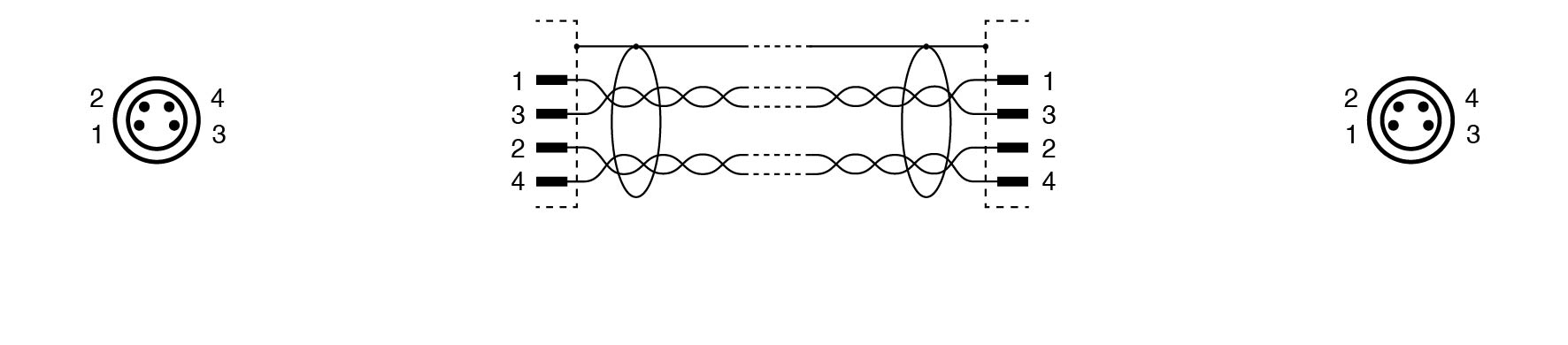

| 芯颜色 | 1 号芯： 白色/橙色 2 号芯： 白色/绿色 3 号芯： 橙色 4 号芯： 绿色 |
| 内芯构造 | 19 x 0,1 mm ∅ 双绞线到双绞四线 |
| 屏蔽 | 铝内衬聚酯薄膜镀锡铜丝编织，85 % 覆盖率 |

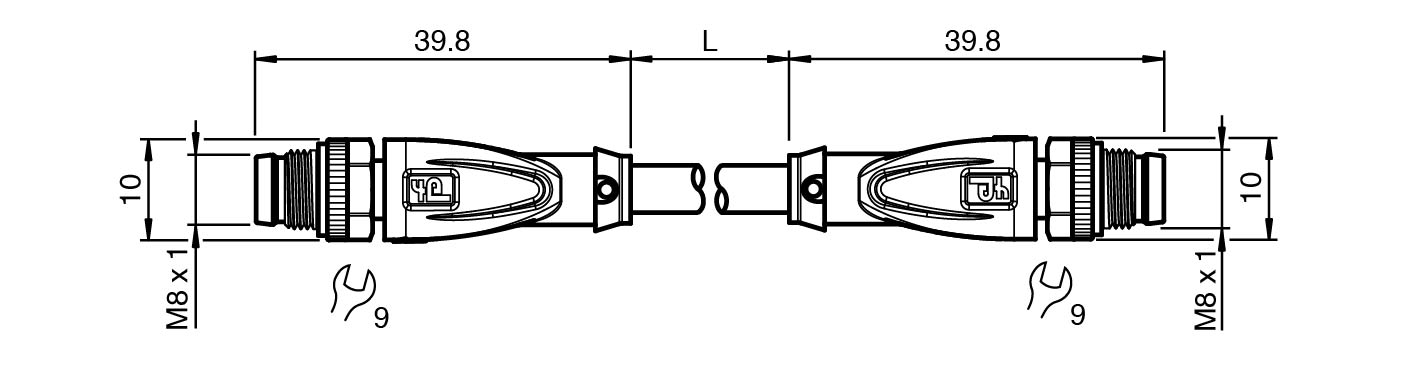

| 长度 | 0,3 m |
| 电缆代码 | Li9Y-11YM 4x0.14 |
| 牵引链循环 | 最大值 1000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | 最大 4.5 m |
| 加速度 | max. 3 m/s2 |
| 无 LABS | 是 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2 | 滚花螺钉连接锌压铸件，镀镍主体TPU，黑色接触表面镀金 (Au)易燃性V-2 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是耐油是耐微生物是易燃性FT1 符合 UN ECE-R 118.01 | 护套PUR 聚醚基底线芯裸铜 (Cu)磁芯绝缘PP耐紫外线是耐油是耐微生物是易燃性FT1 符合 UN ECE-R 118.01 |
| 滚花螺钉连接 | 锌压铸件，镀镍 |
| 主体 | TPU，黑色 |
| 接触表面 | 镀金 (Au) |
| 易燃性 | V-2 |
| 护套 | PUR 聚醚基底 |
| 线芯 | 裸铜 (Cu) |
| 磁芯绝缘 | PP |
| 耐紫外线 | 是 |
| 耐油 | 是 |
| 耐微生物 | 是 |
| 易燃性 | FT1 符合 UN ECE-R 118.01 |
| 缆线标记套管 | 2x PUR 透明的 ， 接插件 M12 插座弯型转 M12 插头直型 A 型，8 针，PUR 黑色缆线，通过 UL 认证，适用于拖链，抗扭转 |
