V31S-GM-Q4

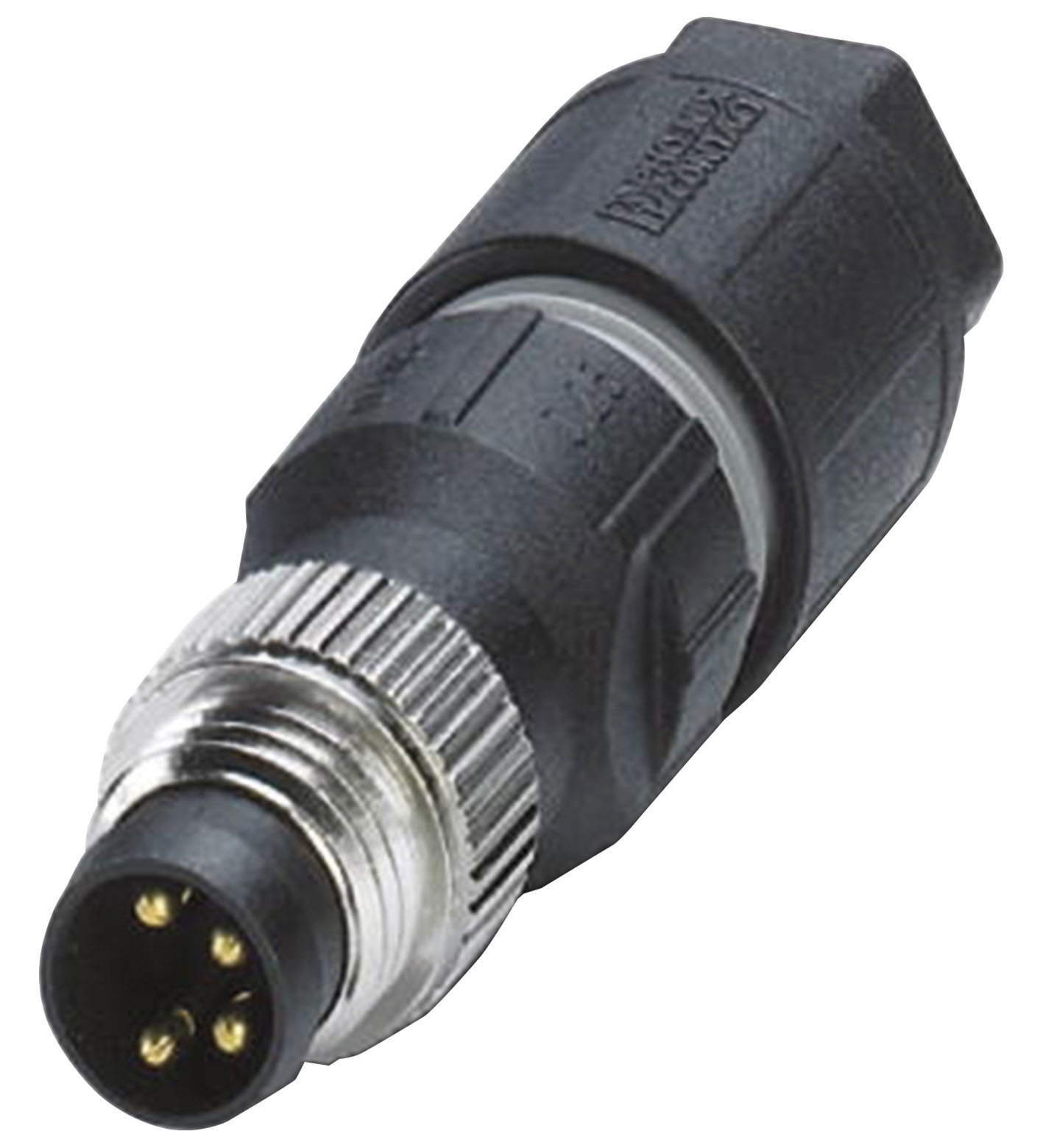

V31S-GM-Q4 可现场连接的公头连接器

订货号: 258194
产品分类: 现场连接器

公头连接器，M8 直头 A 型 4 针，适用的缆线直径为 2.5 - 5 mm，可现场连接，绝缘压穿连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数4编码A 码	连接公头连接器结构类型M8样式直型锁定螺钉连接针脚数4编码A 码
连接	公头连接器
结构类型	M8
样式	直型
锁定	螺钉连接
针脚数	4
编码	A 码
工作电压	最大 30 V AC/DC
工作电流	最大 4 A
体积电阻	< 5 mΩ
绝缘电阻	min. 100 MΩ
防护等级	EN 60529
插头连接	连接器 M8 x 1 : IEC 61076-2-104
UL 认证	E191152
最高许可工作电压max. 29 V	最高许可工作电压max. 29 V
最高许可工作电压	max. 29 V
环境温度	-25 ... 80 °C (-13 ... 176 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,2 Nm工具安装直纹滚花配接次数min. 100	拧紧扭矩0,2 Nm工具安装直纹滚花配接次数min. 100
防护等级	IP65/IP67
连接	绝缘穿刺连接，适用的线芯横截面积为 0.25 ...0.5 mm2 / AWG 24 ... AWG 20
电缆	电缆
护套直径2.5 ...5 mm ± 0.2 mm线芯横截面积： 0.25 ... 0.5 mm2	护套直径2.5 ...5 mm ± 0.2 mm线芯横截面积： 0.25 ... 0.5 mm2
质量	8,2 g

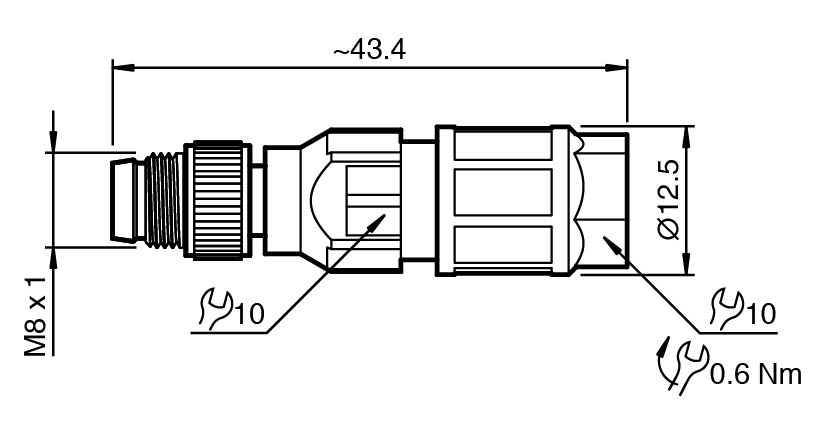

安装	联接螺母的最大拧紧扭矩： ≤ 0.6 Nm
拧紧扭矩	0,2 Nm
工具安装	直纹滚花
配接次数	min. 100
护套直径	2.5 ...5 mm ± 0.2 mm
线芯	横截面积： 0.25 ... 0.5 mm2
插塞式连接器	插塞式连接器
滚花螺钉连接锌压铸件，镀镍主体PA 66，黑色密封件NBR接触表面镍/金易燃性HB	滚花螺钉连接锌压铸件，镀镍主体PA 66，黑色密封件NBR接触表面镍/金易燃性HB
电缆	电缆
磁芯绝缘PVC/PE/PP	磁芯绝缘PVC/PE/PP
滚花螺钉连接	锌压铸件，镀镍
主体	PA 66，黑色
密封件	NBR
接触表面	镍/金
易燃性	HB
磁芯绝缘	PVC/PE/PP
