倍加福

V31S-WM

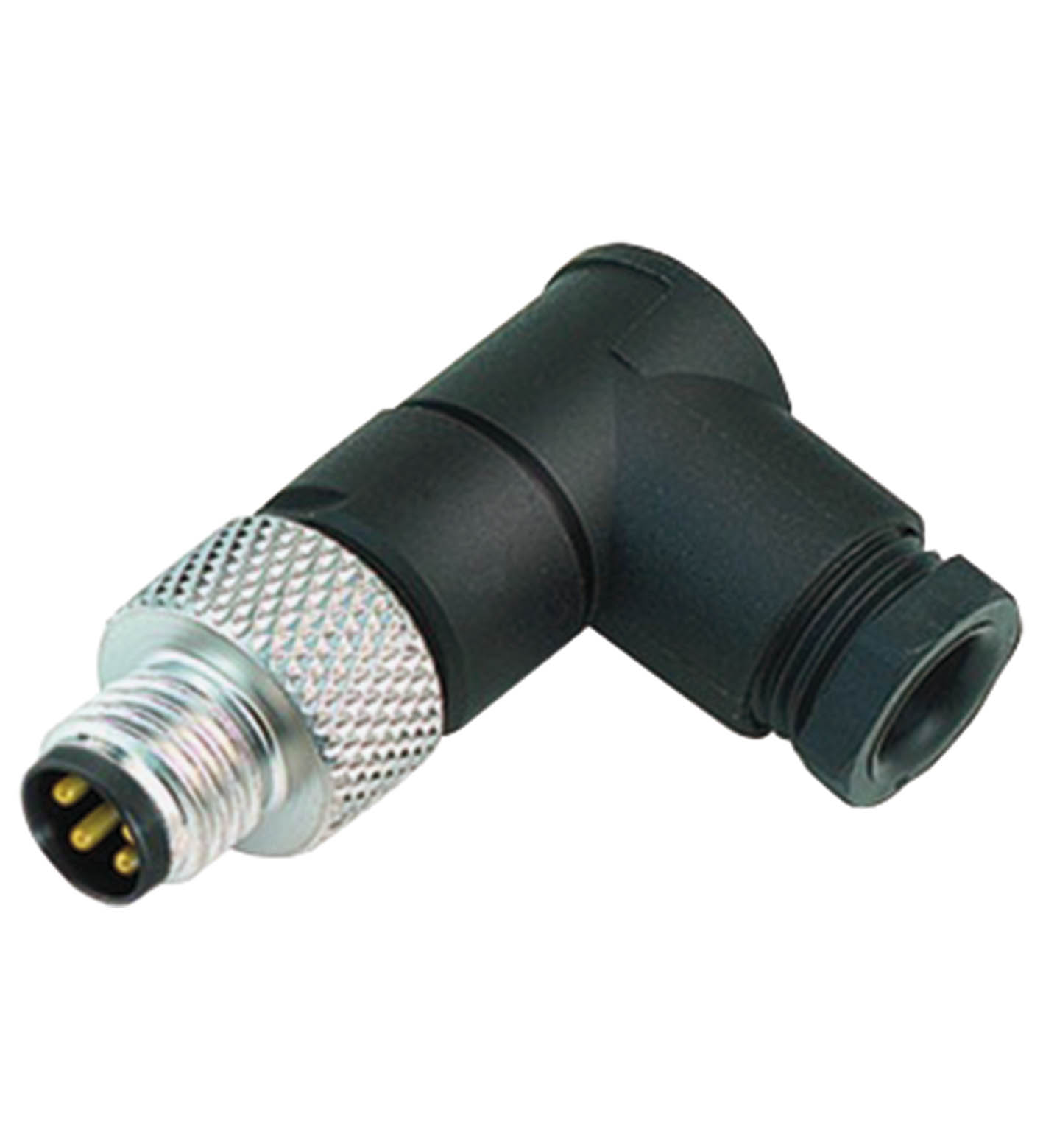

V31S-WM 可现场连接的公头连接器

订货号: 229289
产品分类: 现场连接器

公头连接器，M8 弯头 A 型 4 针，适用的缆线直径为 3.5 - 5 mm，可现场连接，焊接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接公头连接器结构类型M8样式直角锁定螺钉连接针脚数4编码A 码定制编码式，可旋转，步长为 90°	连接公头连接器结构类型M8样式直角锁定螺钉连接针脚数4编码A 码定制编码式，可旋转，步长为 90°
连接	公头连接器
结构类型	M8
样式	直角
锁定	螺钉连接
针脚数	4
编码	A 码
定制	编码式，可旋转，步长为 90°
工作电压	最大 30 V AC/DC
工作电流	最大 4 A
防护等级	EN 60529
插头连接	连接器 M8 x 1 : IEC 61076-2-104
UL 文件编号	E363587
环境温度	-40 ... 85 °C (-40 ... 185 °F)
污染程度	3
插塞式连接器	插塞式连接器
拧紧扭矩0,5 Nm工具安装交叉影线滚花配接次数min. 100	拧紧扭矩0,5 Nm工具安装交叉影线滚花配接次数min. 100
防护等级	IP67
连接	焊接连接，最大 0.25 mm2 / AWG 24
电缆	电缆
护套直径3.5 ...5 mm线芯横截面积0,25 mm2 / 24 AWG 最大	护套直径3.5 ...5 mm线芯横截面积0,25 mm2 / 24 AWG 最大
安装	压力螺母 0.2 ... 0.3 Nm
质量	11 g
拧紧扭矩	0,5 Nm
工具安装	交叉影线滚花
配接次数	min. 100
护套直径	3.5 ...5 mm
线芯横截面积	0,25 mm2 / 24 AWG 最大
插塞式连接器	插塞式连接器
滚花螺钉连接铜锌合金，镀镍主体PA，黑色接触表面镀金 (Au)	滚花螺钉连接铜锌合金，镀镍主体PA，黑色接触表面镀金 (Au)
滚花螺钉连接	铜锌合金，镀镍
主体	PA，黑色
接触表面	镀金 (Au)
