产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

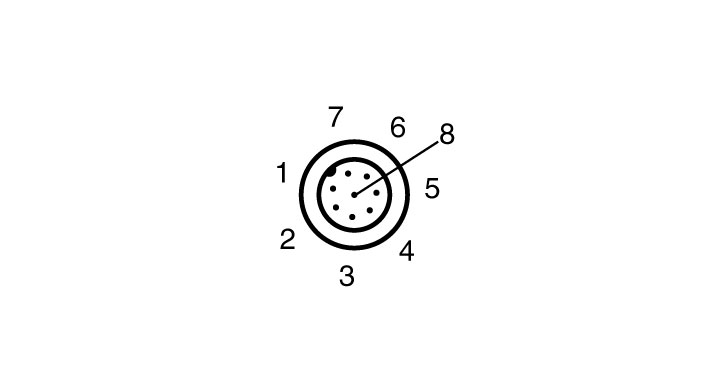

| 针脚数 | 8 + 屏蔽 |
|---|---|
| 连接 1 | 公头连接器 |
| 结构类型 1 | 直型 |
| 螺纹 1 | M9 |
| 连接 2 | 电缆尾部 |
| 工作电压 | 最大 125 V DC |
| 测试电压 | > 1750 V eff AC |
| 工作电流 | 最大 1 A |
| 体积电阻 | < 3 mΩ |
| 环境温度 | 柔性缆线：-5 ...70 °C (23 ...158 °F)，固定缆线：-20 ...70 °C (-4 ...158 °F) |
| 污染程度 | 1 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 触点铜锌合金接触表面金主体PBT ， 黑色电缆PUR磁芯绝缘PVC | 触点铜锌合金接触表面金主体PBT ， 黑色电缆PUR磁芯绝缘PVC |
| 电缆 | 电缆 |
| 护套直径∅ 5,3 mm弯曲半径柔性缆线：≥ 80 mm，固定缆线：> 10 倍缆线直径颜色黑色芯数8线芯横截面积0,14 mm2导线结构18 x 0,1 mm ∅屏蔽光栅长度L10 m | 护套直径∅ 5,3 mm弯曲半径柔性缆线：≥ 80 mm，固定缆线：> 10 倍缆线直径颜色黑色芯数8线芯横截面积0,14 mm2导线结构18 x 0,1 mm ∅屏蔽光栅长度L10 m |
| 质量 | 446 g |
| 触点 | 铜锌合金 |
| 接触表面 | 金 |
| 主体 | PBT ， 黑色 |
| 电缆 | PUR |
| 磁芯绝缘 | PVC |
| 护套直径 | ∅ 5,3 mm |
| 弯曲半径 | 柔性缆线：≥ 80 mm，固定缆线：> 10 倍缆线直径 |
| 颜色 | 黑色 |
| 芯数 | 8 |
| 线芯横截面积 | 0,14 mm2 |
| 导线结构 | 18 x 0,1 mm ∅ |
| 屏蔽 | 光栅 |
| 长度 | 10 m |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
