倍加福

V45-G-ABG

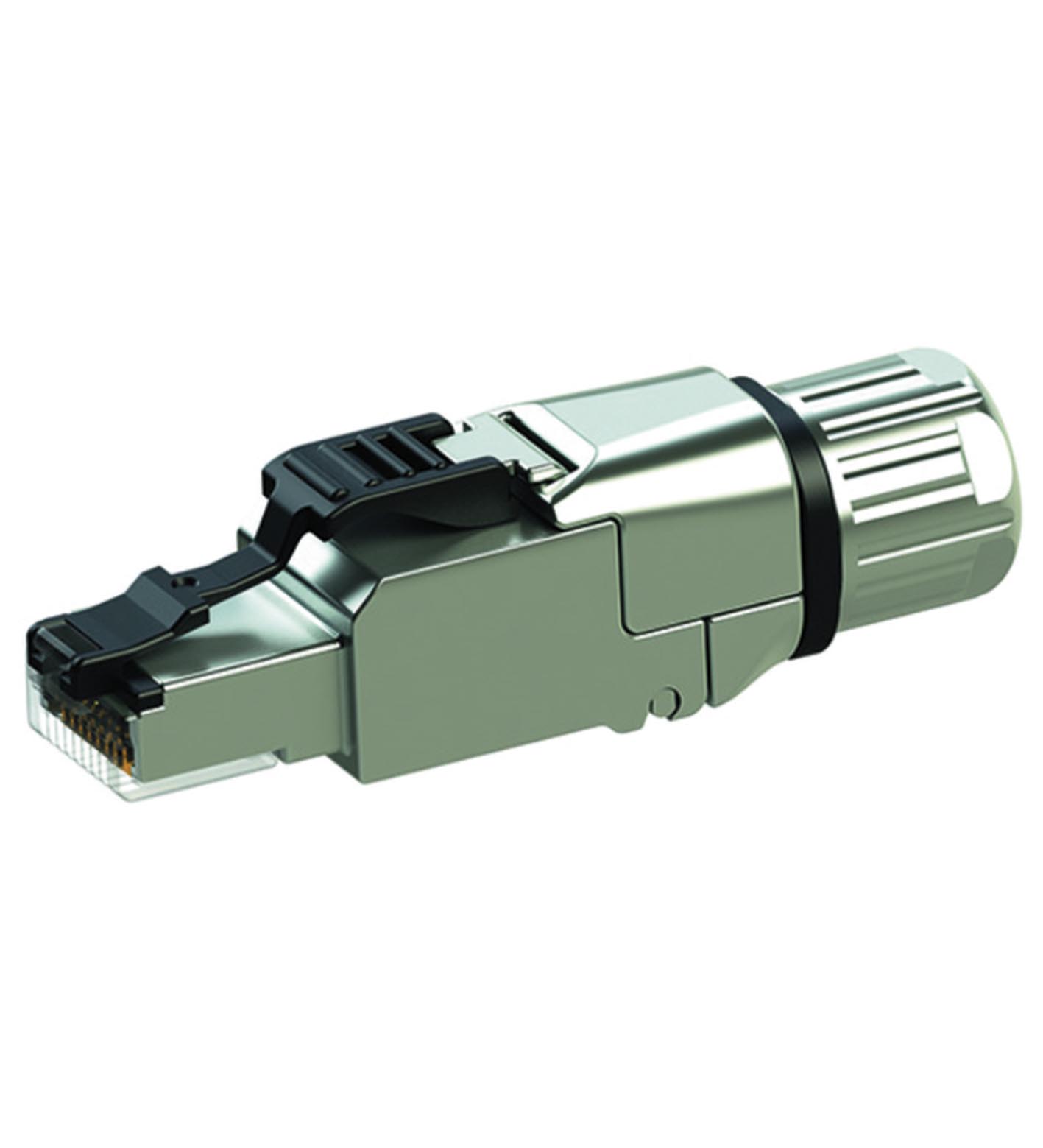

V45-G-ABG 可现场连接的公头连接器

订货号: 70118036
产品分类: 现场连接器

公头连接器，RJ45 直头 8 针，Cat6A，带屏蔽，可现场连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

连接器 1	连接器 1
连接公头连接器结构类型RJ45样式直型锁定卡锁针脚数8	连接公头连接器结构类型RJ45样式直型锁定卡锁针脚数8
连接	公头连接器
结构类型	RJ45
样式	直型
锁定	卡锁
针脚数	8
工作电压	最大 50 V AC / 60 V DC
工作电流	最大 1 A
触点电阻	最大 20 mΩ
绝缘电阻	min. 500 MΩ
防护等级	EN 60529
现场总线标准	IEEE 802.3an 10GBASE-T
传输技术	适用于 PoE+ 以太网供电 IEEE 802.3at
插头连接	连接器 RJ45 : IEC 60603-7-51
组件类别	CAT6A (IEC 11801)
环境温度	-40 ... 85 °C (-40 ... 185 °F)
插塞式连接器	插塞式连接器
防松弛可用配接次数min. 750屏蔽通过主体	防松弛可用配接次数min. 750屏蔽通过主体
防护等级	IP20
连接	线缆管理器包含在交货范围内
电缆	电缆
护套直径5.5 ...10 mm线芯横截面积实芯：0.51 ...0.64 mm2 (24 ...22/1 AWG)绞线：0.46 ...0.76 mm2 (27 ...22/7 AWG)	护套直径5.5 ...10 mm线芯横截面积实芯：0.51 ...0.64 mm2 (24 ...22/1 AWG)绞线：0.46 ...0.76 mm2 (27 ...22/7 AWG)
质量	35,59 g
防松弛	可用
配接次数	min. 750
屏蔽	通过主体
护套直径	5.5 ...10 mm
线芯横截面积	实芯：0.51 ...0.64 mm2 (24 ...22/1 AWG)绞线：0.46 ...0.76 mm2 (27 ...22/7 AWG)
插塞式连接器	插塞式连接器
主体锌压铸件，镀镍接触表面Au / Ni	主体锌压铸件，镀镍接触表面Au / Ni
主体	锌压铸件，镀镍
接触表面	Au / Ni

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

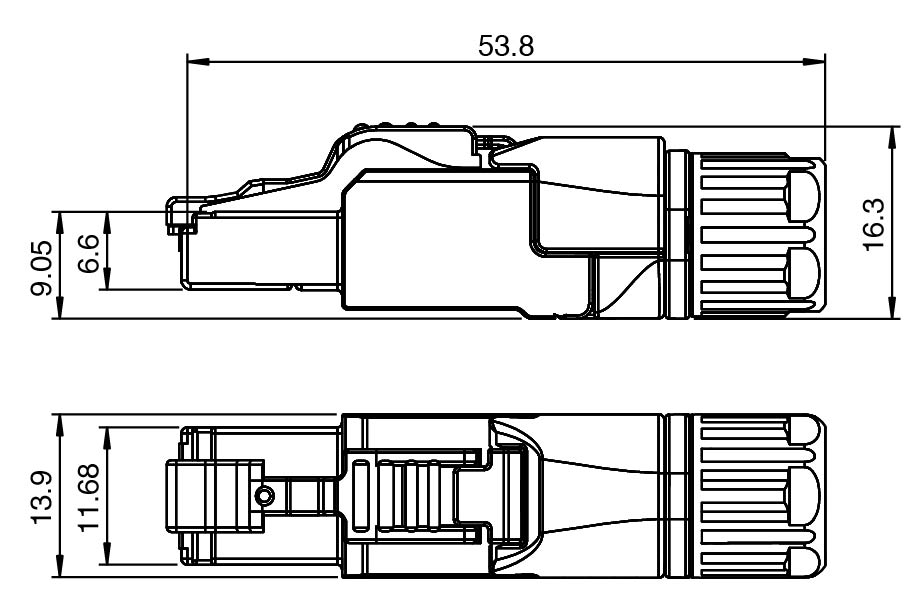

STP 三维图纸 3-D

已就绪 · 可下载下载文件
