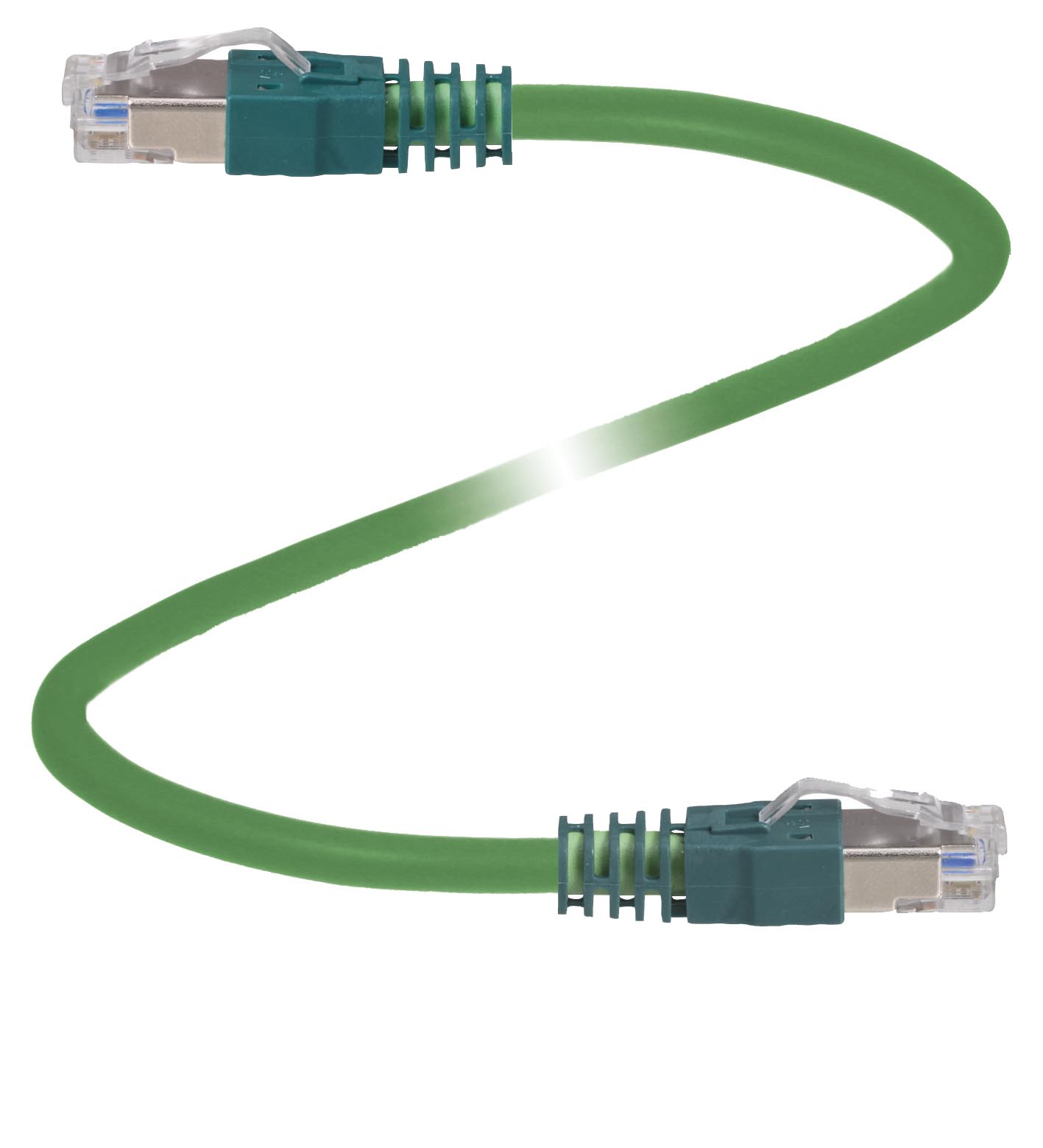

TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型RJ45样式直型锁定卡锁针脚数8编码PROFINET | 连接公头连接器结构类型RJ45样式直型锁定卡锁针脚数8编码PROFINET |
| 连接器 2 | 连接器 2 |
| 连接公头连接器结构类型RJ45样式直型锁定卡锁针脚数8编码PROFINET | 连接公头连接器结构类型RJ45样式直型锁定卡锁针脚数8编码PROFINET |
| 连接 | 公头连接器 |
| 结构类型 | RJ45 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 8 |
| 编码 | PROFINET |
| 连接 | 公头连接器 |
| 结构类型 | RJ45 |
| 样式 | 直型 |
| 锁定 | 卡锁 |
| 针脚数 | 8 |
| 编码 | PROFINET |
| 工作电压 | 最大 48 V AC / 60 V DC |
| 绝缘电阻 | min. 100 MΩ |
| 防护等级 | EN 60529 |
| 插头连接 | 连接器 RJ45 : IEC 60603-7 |
| 组件类别 | CAT5 (IEC 11801) ， CAT5e (IEC 61156-6) |
| 易燃性 | IEC 60332-1-2 / UL 2556 FT2 / ISO 6722-1 5.22 (UN ECE-R 118.01) |
| 环境温度 | 环境温度 |
| 固定缆线-30 ... 70 °C (-22 ... 158 °F) ，UL： -20 ... 70 °C (-4 ... 158 °F)柔性电缆-20 ... 70 °C (-4 ... 158 °F) | 固定缆线-30 ... 70 °C (-22 ... 158 °F) ，UL： -20 ... 70 °C (-4 ... 158 °F)柔性电缆-20 ... 70 °C (-4 ... 158 °F) |
| 固定缆线 | -30 ... 70 °C (-22 ... 158 °F) ，UL： -20 ... 70 °C (-4 ... 158 °F) |
| 柔性电缆 | -20 ... 70 °C (-4 ... 158 °F) |
| 插塞式连接器 | 插塞式连接器 |
| 防松弛可用配接次数min. 100屏蔽屏蔽连接至连接器 | 防松弛可用配接次数min. 100屏蔽屏蔽连接至连接器 |
| 防护等级 | IP20 |
| 电缆 | 符合 IEC/EN 60228 (DIN VDE 0295) 5 级 |
| 护套直径6 mm弯曲半径> 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式护套剥离力max. 60 N / 100 mm护套颜色绿色 (RAL 6018)芯数4线芯横截面积0,34 mm2 / 22 AWG芯颜色1 号芯： 黄色 2 号芯： 橙色 3 号芯： 白色 6 核： 蓝色内芯构造7 x 0,254 mm ∅ 双绞线到双绞四线屏蔽铝内衬聚酯薄膜镀锡铜丝编织长度L2,5 m | 护套直径6 mm弯曲半径> 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式护套剥离力max. 60 N / 100 mm护套颜色绿色 (RAL 6018)芯数4线芯横截面积0,34 mm2 / 22 AWG芯颜色1 号芯： 黄色 2 号芯： 橙色 3 号芯： 白色 6 核： 蓝色内芯构造7 x 0,254 mm ∅ 双绞线到双绞四线屏蔽铝内衬聚酯薄膜镀锡铜丝编织长度L2,5 m |
| 拖链适用性 | 拖链适用性 |
| 牵引链循环最大值 1000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 2 m/s2 | 牵引链循环最大值 1000000运动速度max. 3 m/s导线距离最长 5 m加速度max. 2 m/s2 |
| 质量 | 140,88 g |
| 防松弛 | 可用 |
| 配接次数 | min. 100 |
| 屏蔽 | 屏蔽连接至连接器 |
| 护套直径 | 6 mm |
| 弯曲半径 | > 10 x 电缆直径，活动式 > 8 倍缆线直径，固定式 |
| 护套剥离力 | max. 60 N / 100 mm |
| 护套颜色 | 绿色 (RAL 6018) |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 / 22 AWG |

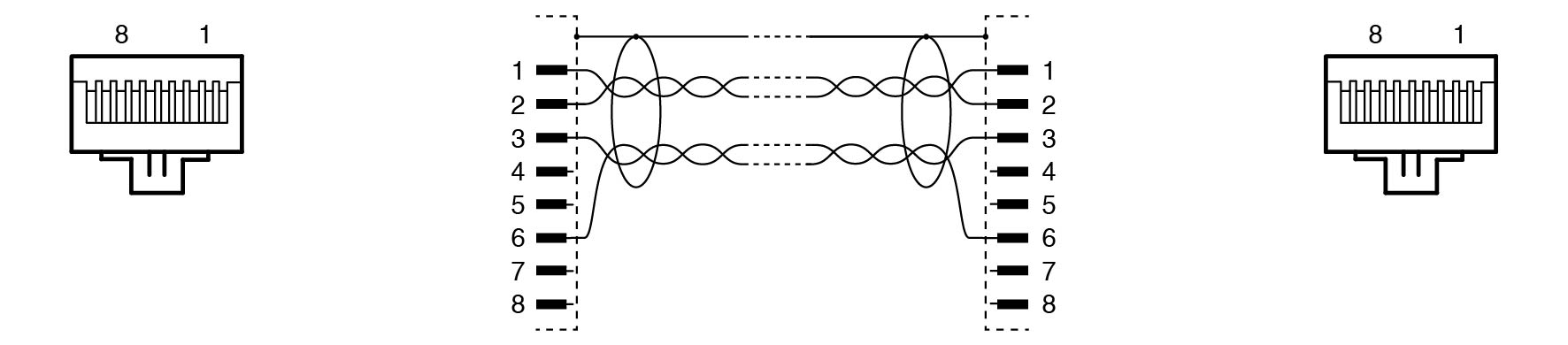

| 芯颜色 | 1 号芯： 黄色 2 号芯： 橙色 3 号芯： 白色 6 核： 蓝色 |
| 内芯构造 | 7 x 0,254 mm ∅ 双绞线到双绞四线 |
| 屏蔽 | 铝内衬聚酯薄膜镀锡铜丝编织 |

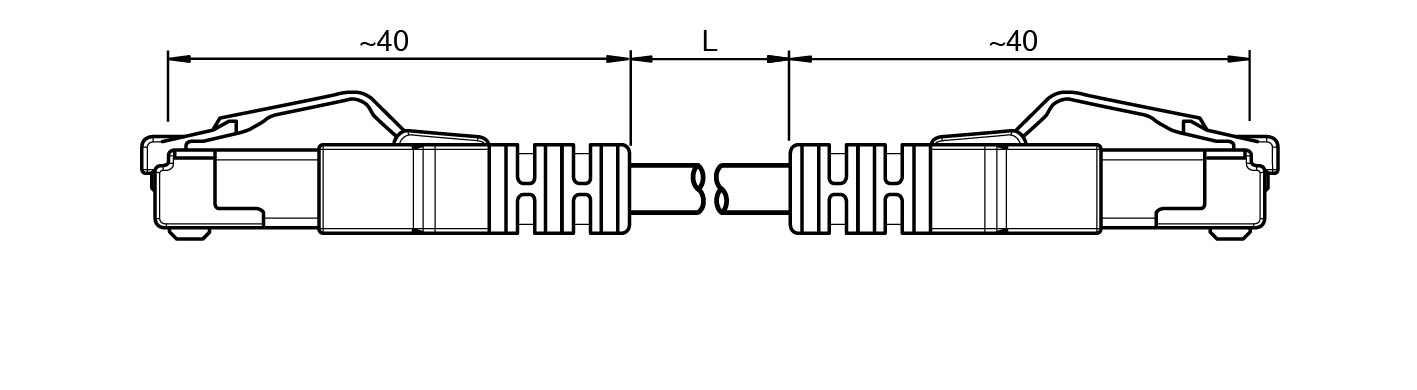

| 长度 | 2,5 m |
| 牵引链循环 | 最大值 1000000 |
| 运动速度 | max. 3 m/s |
| 导线距离 | 最长 5 m |
| 加速度 | max. 2 m/s2 |
| 无 LABS | 是 |
| 无卤 | 是 |
| 插塞式连接器 | 插塞式连接器 |
| 主体PA，绿色易燃性V-0 | 主体PA，绿色易燃性V-0 |
| 电缆 | 电缆 |
| 护套PUR 聚醚基底磁芯绝缘PP易燃性FT2 符合 UN ECE-R 118.01 | 护套PUR 聚醚基底磁芯绝缘PP易燃性FT2 符合 UN ECE-R 118.01 |
| 主体 | PA，绿色 |
| 易燃性 | V-0 |
| 护套 | PUR 聚醚基底 |
| 磁芯绝缘 | PP |
| 易燃性 | FT2 符合 UN ECE-R 118.01 |
