产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

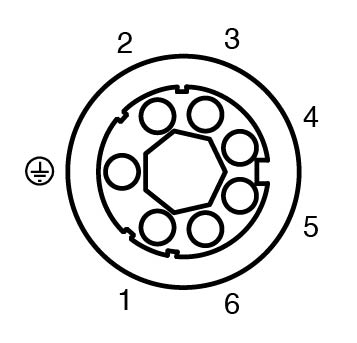

| 针脚数 | 6 + PE |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直角 |
| 颜色 | 灰色 |
| 工作电压 | 最大 253 V AC/DC |
| 工作电流 | 最大 10 A |
| 体积电阻 | < 5 mΩ |
| 符合标准 | 符合标准 |
| 绝缘协调DIN EN 60664-1防护等级IEC 60529标准设计标准 DIN EN 175201-804 | 绝缘协调DIN EN 60664-1防护等级IEC 60529标准设计标准 DIN EN 175201-804 |
| 绝缘协调 | DIN EN 60664-1 |
| 防护等级 | IEC 60529 |
| 标准 | 设计标准 DIN EN 175201-804 |
| 环境温度 | -40 ... 90 °C (-40 ... 194 °F) 注意降额 |
| 接触件 | 弹簧式接触插座 |
| 防护等级 | IP65 |
| 连接 | 螺丝接线端子 0.5 ...1.5 mm2 PG11 缆线密封接头 |
| 材料 | 材料 |
| 触点铜锌合金接触表面银外壳PA 6 GF30 盖子 PA T主体PET开槽螺母PA 66密封件NBR安装螺丝PA 6 GF | 触点铜锌合金接触表面银外壳PA 6 GF30 盖子 PA T主体PET开槽螺母PA 66密封件NBR安装螺丝PA 6 GF |
| 电缆 | 电缆 |
| 护套直径7 mm ... 9 mm | 护套直径7 mm ... 9 mm |
| 质量 | 72 g |
| 易燃性 | 外壳：UL 94 HB触点支架：UL 94 V-0盖：UL 94 HB压力螺丝：UL 94 HB联接螺母 UL 94 V-2 |
| 触点 | 铜锌合金 |
| 接触表面 | 银 |
| 外壳 | PA 6 GF30 盖子 PA T |
| 主体 | PET |
| 开槽螺母 | PA 66 |
| 密封件 | NBR |
| 安装螺丝 | PA 6 GF |
| 护套直径 | 7 mm ... 9 mm |
