TECHNICAL DATA
规格参数
通用规格
| 连接器 1 | 连接器 1 |
|---|---|
| 连接公头连接器结构类型7/8"样式直型锁定螺钉连接针脚数5 | 连接公头连接器结构类型7/8"样式直型锁定螺钉连接针脚数5 |
| 连接 | 公头连接器 |
| 结构类型 | 7/8" |
| 样式 | 直型 |
| 锁定 | 螺钉连接 |
| 针脚数 | 5 |
| 工作电压 | 最大 600 V |
| 工作电流 | 12 A 最大 |
| 体积电阻 | ≤ 5 mΩ |
| 防护等级 | EN 60529 |
| UL 认证 | cULus 认证，一般用途 |
| 环境温度 | -40 ... 90 °C (-40 ... 194 °F) |
| 防护等级 | IP67 |

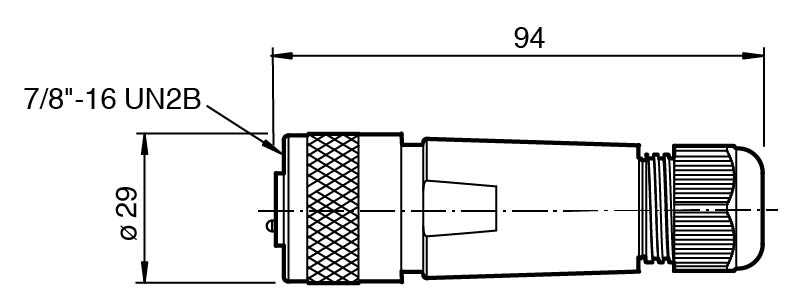

| 连接 | 1 x 7/8" - 16 UN2B ; 直型连接器 ， 螺丝端子 用于 14 - 22 AWG |
| 电缆 | 电缆 |
| 护套直径5 ...13 mm线芯横截面积2,5 mm2 / 14 AWG 最大 | 护套直径5 ...13 mm线芯横截面积2,5 mm2 / 14 AWG 最大 |
| 质量 | 68 g |
| 护套直径 | 5 ...13 mm |
| 线芯横截面积 | 2,5 mm2 / 14 AWG 最大 |
| 插塞式连接器 | 插塞式连接器 |
| 滚花螺钉连接黑色阳极氧化铝 / PVC，黄色主体PA，黑色接触表面镀金 (Au) | 滚花螺钉连接黑色阳极氧化铝 / PVC，黄色主体PA，黑色接触表面镀金 (Au) |
| 滚花螺钉连接 | 黑色阳极氧化铝 / PVC，黄色 |
| 主体 | PA，黑色 |
| 接触表面 | 镀金 (Au) |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
