产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格

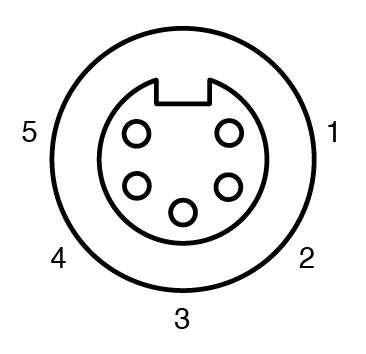

| 针脚数 | 5 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直角 |
| 螺纹 1 | 7/8" |
| UL 文件编号 | E363587 |
| 工作电压 | 最大 250 V |
| 工作电流 | 最大 9 A |
| 体积电阻 | < 5 mΩ |
| 符合标准 | 符合标准 |
| 防护等级EN 60529:2000 | 防护等级EN 60529:2000 |
| 防护等级 | EN 60529:2000 |
| 环境温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 防护等级 | IP67 |
| 连接 | 1 x 7/8"-16 UN 插座，直型螺丝端子，用于最大 1.5 mm2 |
| 材料 | 材料 |
| 触点铜锌合金，镀镍接触表面金主体PBT开槽螺母黑色阳极氧化铝 | 触点铜锌合金，镀镍接触表面金主体PBT开槽螺母黑色阳极氧化铝 |
| 电缆 | 电缆 |
| 护套直径6 ...8 mm | 护套直径6 ...8 mm |
| 质量 | 50 g |
| 触点 | 铜锌合金，镀镍 |
| 接触表面 | 金 |
| 主体 | PBT |
| 开槽螺母 | 黑色阳极氧化铝 |
| 护套直径 | 6 ...8 mm |
DOCUMENTS & DOWNLOADS
资料与附件

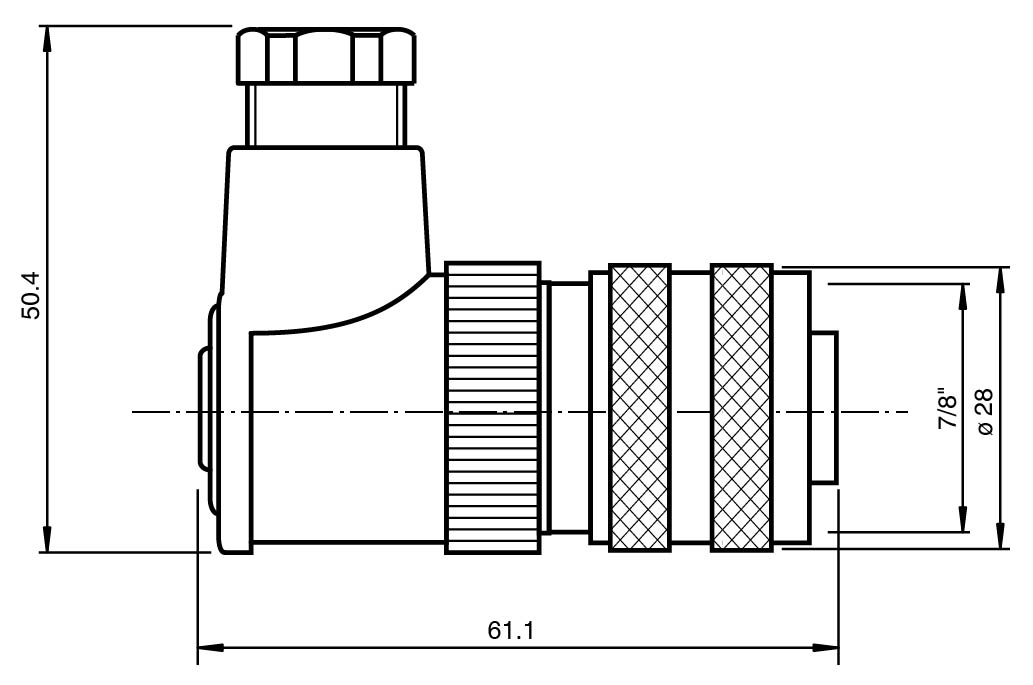

STP 三维图纸
3-D
已就绪 · 可下载下载文件
点击“三维预览”后按需加载图纸。
图纸暂时无法预览时，可通过上方资料链接重试或下载。
