TECHNICAL DATA
规格参数
通用规格

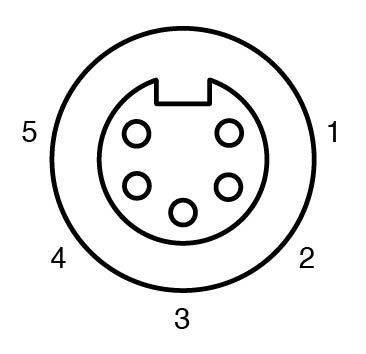

| 针脚数 | 5 |
|---|---|
| 连接 1 | 插座 |
| 结构类型 1 | 直角 |
| 螺纹 1 | 7/8" |
| 连接 2 | 电缆尾部 |
| 工作电压 | 最大 250 V AC/DC |
| 工作电流 | 最大 9 A |
| 体积电阻 | < 5 mΩ |
| 环境温度 | 5 ... 90 °C (41 ... 194 °F) 激活-40 ... 90 °C (-40 ... 194 °F) 固定安装 |
| 污染程度 | 3 |
| 防护等级 | IP68 （10 bar 下 2 小时） |
| 材料 | 材料 |
| 触点铜锌合金，镀银接触表面金主体TPU，橙色电缆PVC开槽螺母PA | 触点铜锌合金，镀银接触表面金主体TPU，橙色电缆PVC开槽螺母PA |
| 电缆 | 电缆 |
| 护套直径∅ 6,8 mm弯曲半径> 5 倍缆线直径，固定式 > 10 x 电缆直径，活动式颜色橙色线芯5 x 0.5 mm2导线结构16 x 0,2 mm ∅长度L10 m | 护套直径∅ 6,8 mm弯曲半径> 5 倍缆线直径，固定式 > 10 x 电缆直径，活动式颜色橙色线芯5 x 0.5 mm2导线结构16 x 0,2 mm ∅长度L10 m |
| 质量 | 690 g |
| 触点 | 铜锌合金，镀银 |
| 接触表面 | 金 |
| 主体 | TPU，橙色 |
| 电缆 | PVC |
| 开槽螺母 | PA |
| 护套直径 | ∅ 6,8 mm |
| 弯曲半径 | > 5 倍缆线直径，固定式 > 10 x 电缆直径，活动式 |
| 颜色 | 橙色 |
| 线芯 | 5 x 0.5 mm2 |
| 导线结构 | 16 x 0,2 mm ∅ |
| 长度 | 10 m |
