倍加福

VAA-2E-KE1-S

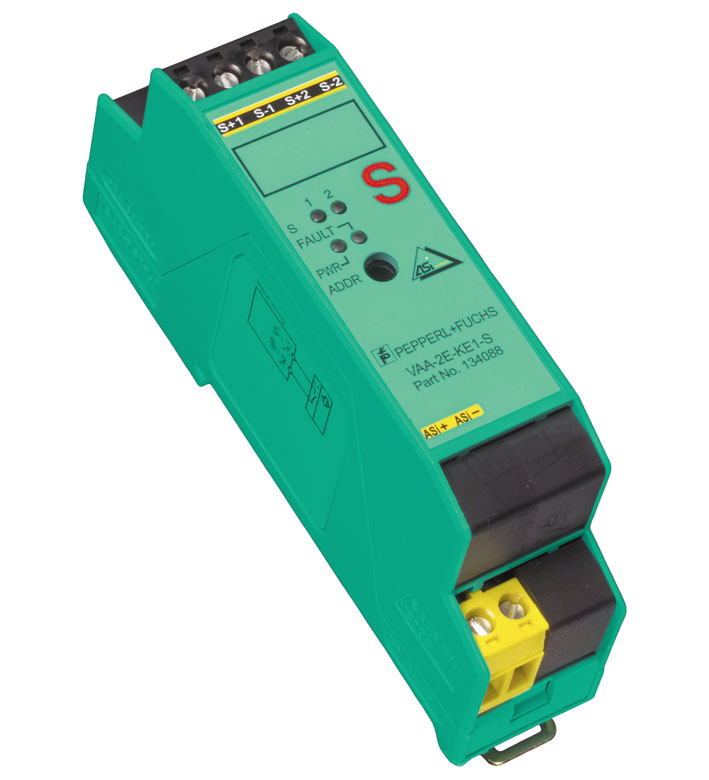

VAA-2E-KE1-S AS-Interface 安全模块

订货号: 134088
产品分类: 安全完整性级别 3

用于控制柜的 KE1 安全模块2 路安全相关输入

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

从属设备类型	安全须知
AS-Interface 规格	V2.11
要求的主设备规格	≥ V2.0
型材	S-0.B
IO 代码0ID 代码BID1 代码FID2 代码0	IO 代码0ID 代码BID1 代码FID2 代码0
UL 文件编号	E87056
IO 代码	0
ID 代码	B
ID1 代码	F
ID2 代码	0
安全完整性级别 (SIL)	SIL 3
性能水平 (PL)	PL e
类别	4 类
MTTFd	200 a
LED 故障	错误显示；红色 LED红色：通信错误或地址为 0
LED PWR	AS-Interface 电压；绿色 LED
LED IN	开关状态（输入）；2 个黄色 LED
额定工作电压	26,5 ... 31,6 V PELV 来自 AS-Interface
额定工作电流	≤ 70 mA
防护等级	III

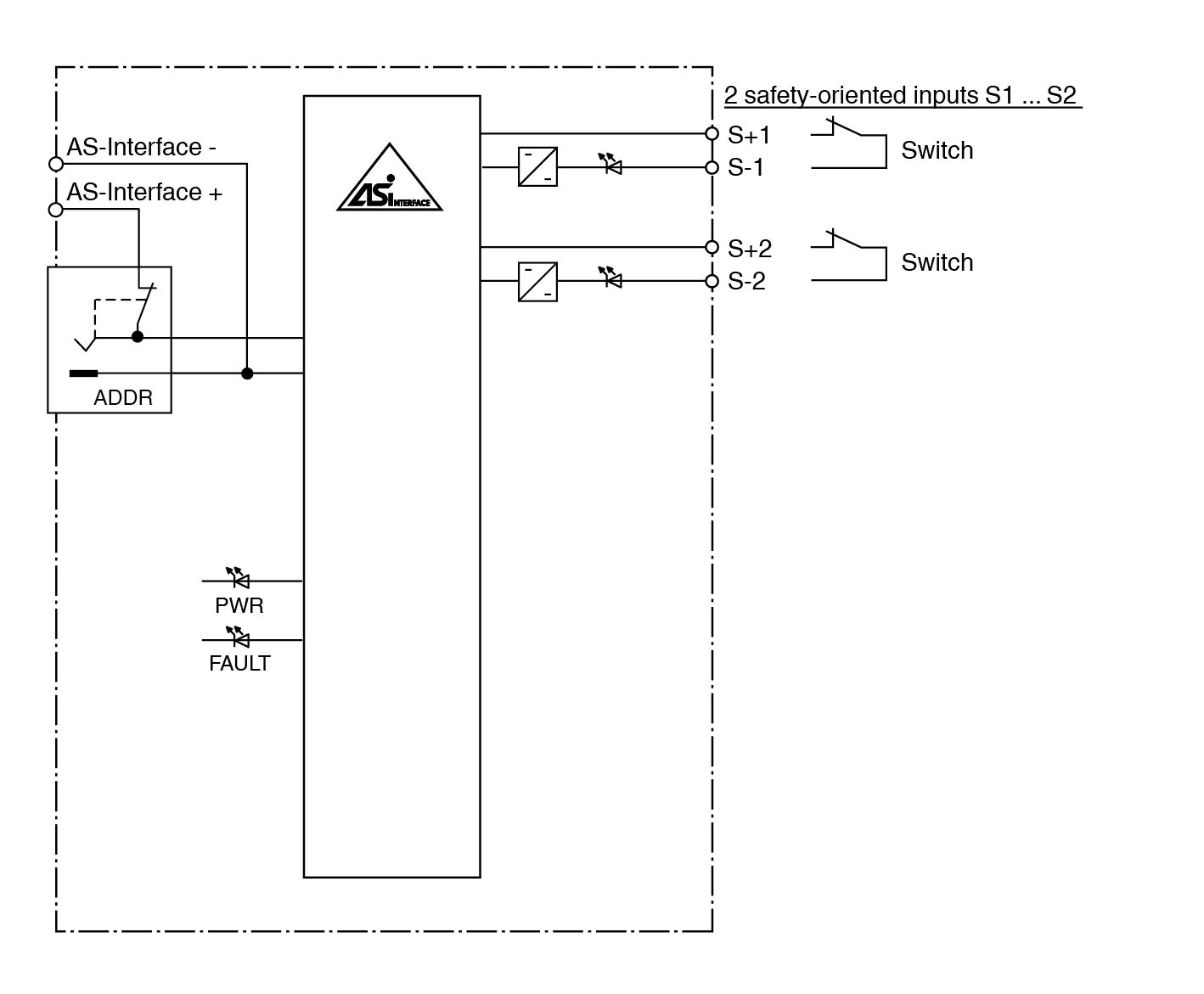

编号/类型	用于机械触点的 2 路安全相关输入，对交叉电路进行监测：2 个单通道触点：最高为 2 类/PL c，符合标准 EN ISO 13849-1，或 1 个双通道触点：最高为 4 类/PL e，符合标准 EN ISO 13849-1 每路输入的缆线长度不得超过 300 m。
电源	来自 AS-Interface
电压	20 ... 30 V 直流脉冲式
电流负载容量	输入电流限制 ≤ 15 mA，防过载和短路
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013+A1:2019	指令 2014/30/EUEN 62026-2:2013+A1:2019
指令 2014/30/EU	EN 62026-2:2013+A1:2019
绝缘协调	EN 50178:1998
电磁兼容性	EN 61000-6-2、EN 61000-4-5 1 kV 不对称，标准 B，EN 61000-6-4
防护等级	EN 60529:2000
现场总线标准	EN 62026-2:2013+A1:2019
电气安全	EN 50178:1998 IEC 60204-1:2007
发射干扰	EN 61000-6-4:2001
AS-Interface	EN 62026-2:2013
功能安全	4 类/PL e（符合标准 EN ISO 13849-1:2023） SIL 3，符合标准 IEC 62061:2021 和 IEC 61508 Teil 1-7:2010
标准	NFPA 79:2002
环境温度	-25 ... 50 °C (-13 ... 122 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
耐冲击和抗振	10 g，16 ms，6 个空间方向，1000 次撞击
抗振性	0,75 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环
防护等级	IP20
连接	可拆卸端子，端接线横截面积 ≤ 2.5 mm2
材料	材料
外壳PA 66-FR	外壳PA 66-FR
质量	80 g

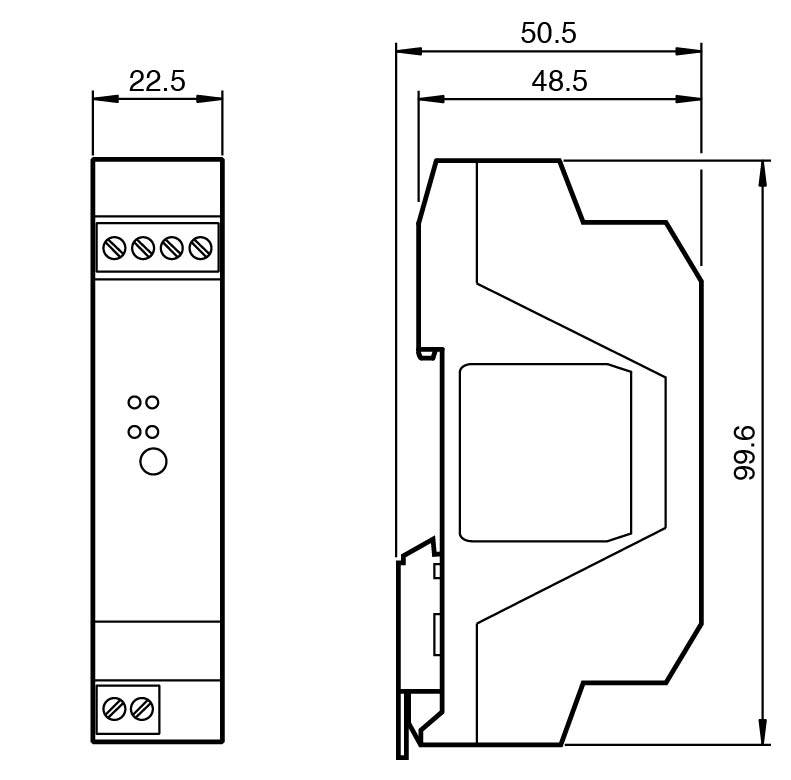

尺寸	尺寸
高度99,6 mm宽度22,5 mm长度48,5 mm	高度99,6 mm宽度22,5 mm长度48,5 mm
安装	DIN 安装导轨
外壳	PA 66-FR
高度	99,6 mm
宽度	22,5 mm
长度	48,5 mm
