产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | 安全须知 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.1 |
| 型材 | S-7.B |
| IO 代码7ID 代码BID1 代码FID2 代码0 | IO 代码7ID 代码BID1 代码FID2 代码0 |
| UL 文件编号 | E305142 |
| IO 代码 | 7 |
| ID 代码 | B |
| ID1 代码 | F |
| ID2 代码 | 0 |
| 安全完整性级别 (SIL) | SIL 3 |
| 性能水平 (PL) | PL e |
| 类别 | 4 类 |
| 反应时间 | < 300 µs |
| MTTFd | 对整个系统的 MTTFd 起到的作用不大 |
| PFHd | 对整个系统的 PFH 没有重大作用 |
| B10d | 250000 循环 |
| 设计生命周期 | 20 a |
| 按钮 | 按钮 |
| 紧急停止发光 | 紧急停止发光 |
| 紧急停止 | 发光 |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 80 mA |
| 防护等级 | III |
| 浪涌保护 | Ue：过电压类别 III， 安全隔离型电源 (PELV) |
| 额定绝缘电压 | 32 V |
| 脉冲耐受电压 | 0,8 kV |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUIEC 62026-2:2013 EN 61000-6-2:2005 EN 61000-6-4:2007 A1:2011-02 EN 61326-1:2013 | 指令 2014/30/EUIEC 62026-2:2013 EN 61000-6-2:2005 EN 61000-6-4:2007 A1:2011-02 EN 61326-1:2013 |
| 机械指令 | 机械指令 |
| 指令 2006/42/ECEN ISO 13849-1:2015 EN ISO 13849-2:2012 EN 62061:2005 + AC:2010 + A1:2013 + A2:2015 EN 60947-5-5:1997+A1:2005+A11:2013+A2:2017 | 指令 2006/42/ECEN ISO 13849-1:2015 EN ISO 13849-2:2012 EN 62061:2005 + AC:2010 + A1:2013 + A2:2015 EN 60947-5-5:1997+A1:2005+A11:2013+A2:2017 |
| 指令 2014/30/EU | IEC 62026-2:2013 EN 61000-6-2:2005 EN 61000-6-4:2007 A1:2011-02 EN 61326-1:2013 |
| 指令 2006/42/EC | EN ISO 13849-1:2015 EN ISO 13849-2:2012 EN 62061:2005 + AC:2010 + A1:2013 + A2:2015 EN 60947-5-5:1997+A1:2005+A11:2013+A2:2017 |
| 防护等级 | EN 60529:2000 |
| 电气安全 | IEC 61140:2009 |
| 发射干扰 | EN 61000-6-4:2007 A1:2011-02 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | IEC 62026-2:2013 EN 61326-3-1:2017 EN 61000-6-2:2005 |
| 功能安全 | EN ISO 13849-1:2015 EN ISO 13849-2:2012 EN 62061:2005 + AC:2010 + A1:2013 + A2:2015 EN 60947-5-5:1997+A1:2005+A11:2013+A2:2017 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 相对湿度 | 85 % ，无冷凝 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 5000 m 高于 MSL |
| 耐冲击和抗振 | 30 g，11 ms，6 个空间方向，3 次 10 g 的撞击，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,35 mm 10 ... 57 Hz ，5 g 57 ...2000 Hz，10 个循环 |
| 污染程度 | 2 |
| 操作力 | 推： 32 N 拉： 21 N 旋转： 0.27 Nm 正向打开操作的最小值：60 Nm |
| 工作距离 | 用于强制打开操作：最小 4 mm 最大值：4.5 mm |
| 防护等级 | IP65 |

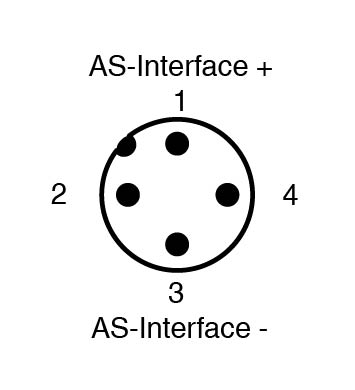

| 连接 | M12 圆形连接器 |
| 材料 | 材料 |
| 外壳聚碳酸酯 | 外壳聚碳酸酯 |
| 质量 | 225 g |

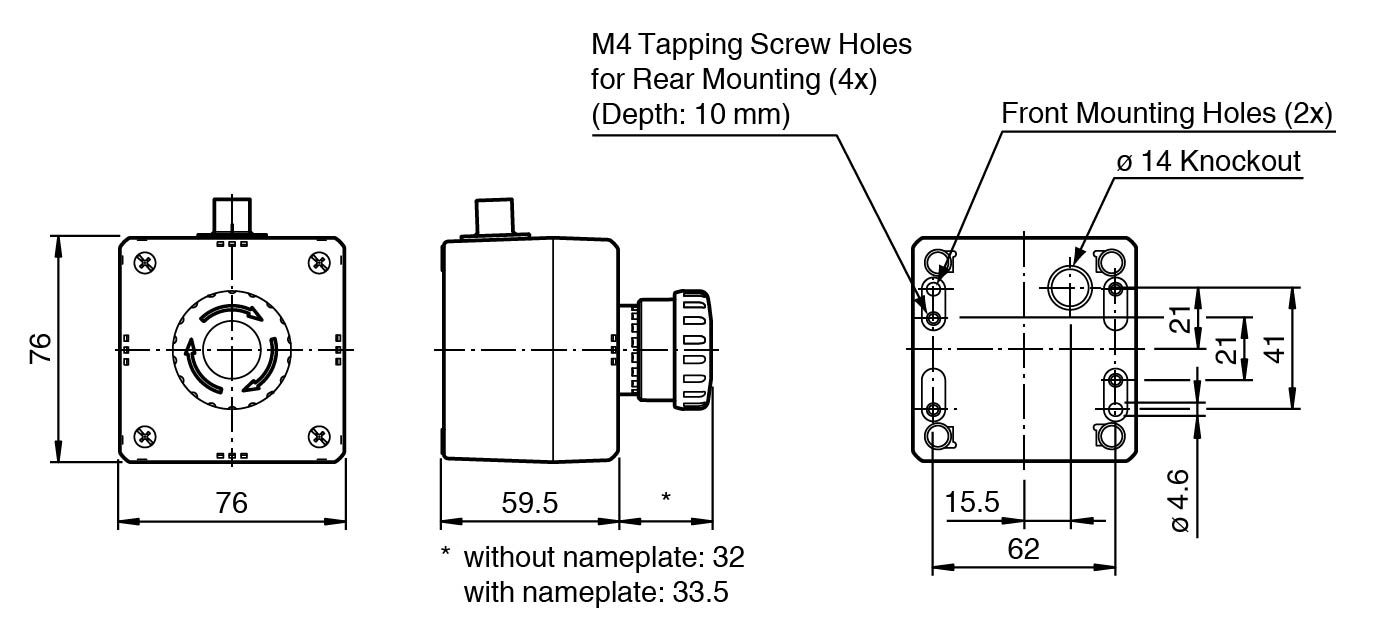

| 尺寸 | 尺寸 |
| 高度91,5 mm宽度76 mm长度76 mm | 高度91,5 mm宽度76 mm长度76 mm |
| 使用寿命 | > 250,000 次开关操作 |
| 外壳 | 聚碳酸酯 |
| 高度 | 91,5 mm |
| 宽度 | 76 mm |
| 长度 | 76 mm |
