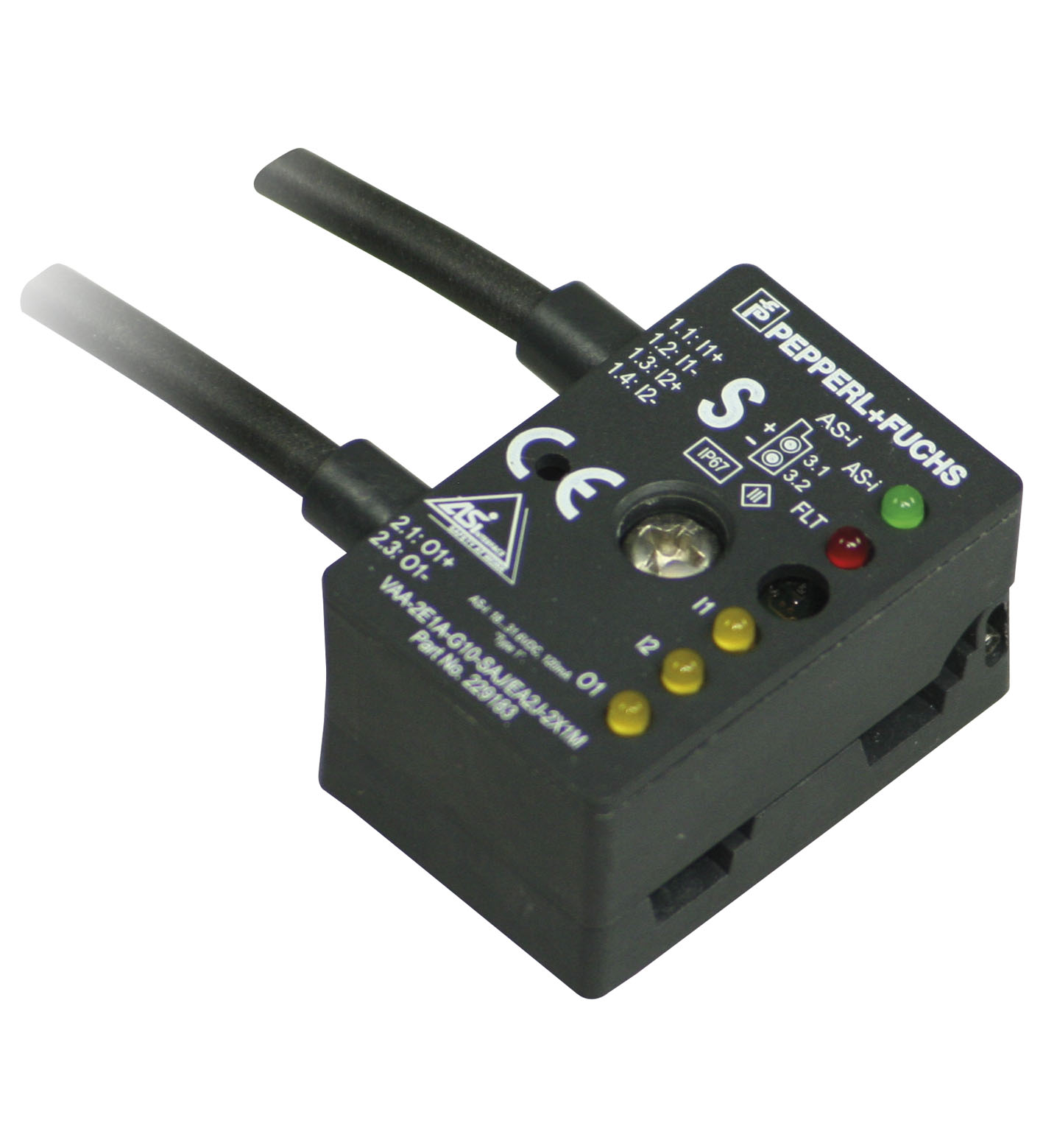

TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | 安全从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.1 |
| UL 文件编号 | E223772 “仅用于 NFPA 79 应用” |
| 安全完整性级别 (SIL) | SIL 3 |
| 性能水平 (PL) | PL e |
| 类别 | 4 类 |
| MTTFd | 对整个系统的 MTTFd 起到的作用不大 |
| 任务时间 (TM) | 20 a |
| LED FLT | 错误显示；红色 LED红色：通信错误或地址为 0 |
| LED AS-i | AS-Interface 电压；绿色 LED绿色：电压正常绿色闪烁：地址 0 |
| LED IN | 开关状态（输入）；2 个黄色 LED |
| LED OUT | 开关状态（输出）；黄色 LED |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 (PELV) |
| 额定工作电流 | ≤ 90 mA |
| 防护等级 | III |
| 浪涌保护 | 过电压类别 III |
| 额定绝缘电压 | 32 V |
| 脉冲耐受电压 | 0,8 kV |

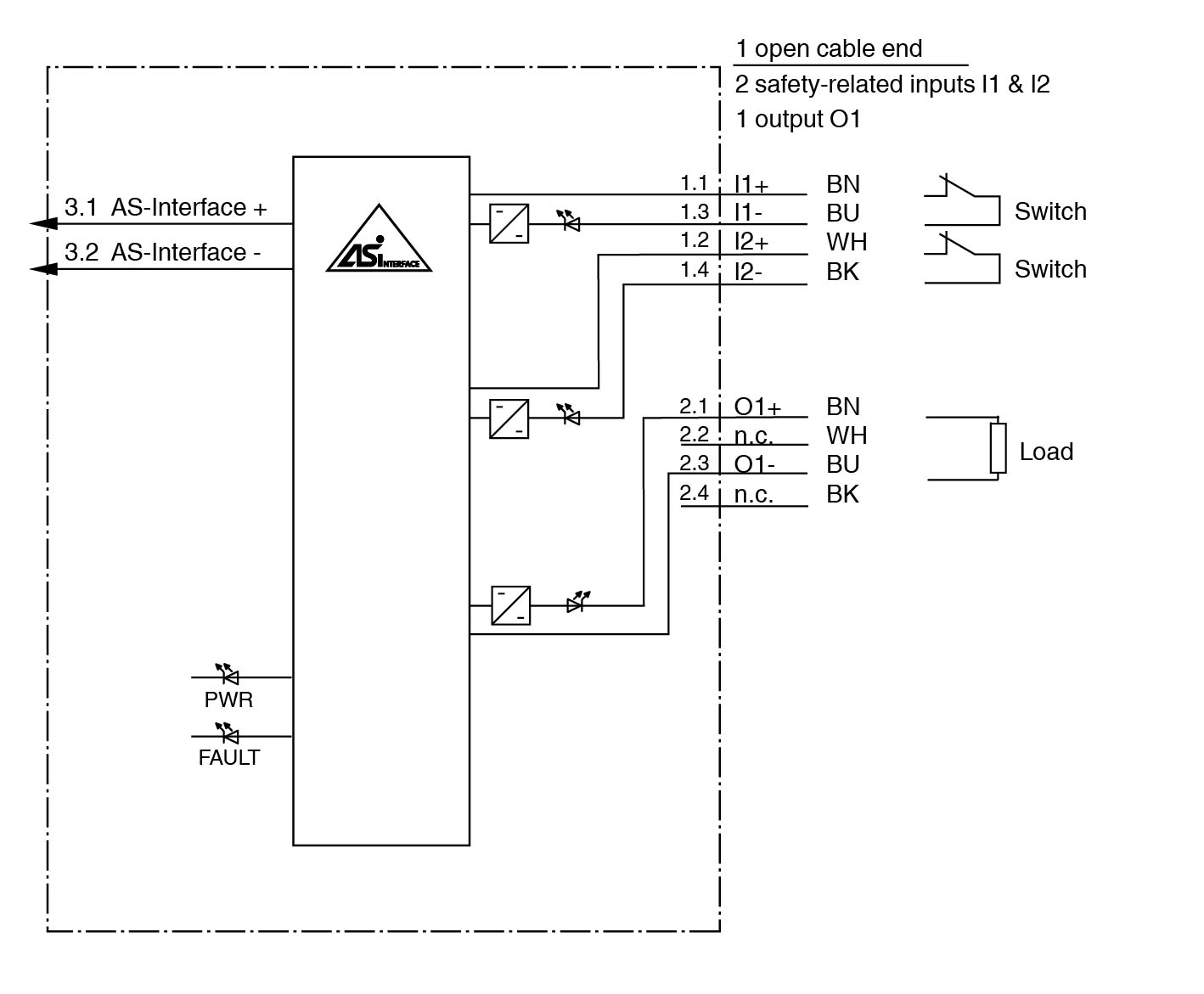

| 编号/类型 | 用于机械触点的 2 路安全相关输入，对交叉电路进行监测：2 个单通道触点：最高为 2 类/PL c，符合 ISO 13849-1 标准或1 个双通道触点：最高为 4 类/PL e，符合 ISO 13849-1 标准 |
| 电源 | 来自 AS-Interface |
| 电压 | 20 ... 30 V 直流脉冲式 |
| 电流 | 输入电流限制 ≤ 15 mA，短路保护 |
| 编号/类型 | 1 路常规电子输出，PNP |
| 电源 | 来自 AS-Interface |
| 电压 | (UASI - 7.0 V) ≤ UOUT ≤ UASI |
| 电流 | 50 mA ，短路/过载保护 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005 EN 61000-6-4:2007 | 指令 2014/30/EUEN 62026-2:2013 EN 61000-6-2:2005 EN 61000-6-4:2007 |
| 指令 2014/30/EU | EN 62026-2:2013 EN 61000-6-2:2005 EN 61000-6-4:2007 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 电气安全 | IEC 61140:2009 |
| 发射干扰 | EN 61000-6-4:2007 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | IEC 62026-2:2013 EN IEC 62061:2021 EN 61000-6-2:2005 |
| 功能安全 | EN ISO 13849-1:2023 EN IEC 62061:2021 |
| 型材 | S-7.B |
| IO 代码 | 7 |
| ID 代码 | B |
| ID1 代码 | F |
| ID2 代码 | 0 |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 动态安全码 1 OUT 1D1 动态安全码 1 -D2 动态安全码 2 -D3 动态安全码 2 - | D0 动态安全码 1 OUT 1D1 动态安全码 1 -D2 动态安全码 2 -D3 动态安全码 2 - |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0通信监控P0 = 1（默认设置），监控 = 打开，即，如果通信失败，输出将断电P0 = 0，监控 = 关闭，如果通信失败，输出将保持其状态P1未使用P2未使用P3未使用 | P0通信监控P0 = 1（默认设置），监控 = 打开，即，如果通信失败，输出将断电P0 = 0，监控 = 关闭，如果通信失败，输出将保持其状态P1未使用P2未使用P3未使用 |
| D0 | 动态安全码 1 OUT 1 |
| D1 | 动态安全码 1 - |
| D2 | 动态安全码 2 - |
| D3 | 动态安全码 2 - |
| P0 | 通信监控P0 = 1（默认设置），监控 = 打开，即，如果通信失败，输出将断电P0 = 0，监控 = 关闭，如果通信失败，输出将保持其状态 |
| P1 | 未使用 |
| P2 | 未使用 |
| P3 | 未使用 |
| UL 认证 | cULus 认证，1 类机壳 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -25 ... 80 °C (-13 ... 176 °F) |
| 相对湿度 | < 95 % |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 耐冲击和抗振 | 30 g，11 ms，6 个空间方向，3 次撞击10 g，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,75 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环 |
| 污染程度 | 3 |
| 防护等级 | IP67使用 AS-Interface 扁平缆线 VAZ-FK-S-YE 达到该防护等级 |
| 连接 | AS-Interface： AS-Interface 扁平电缆 输入/输出： 导线开口端 |
| 材料 | 材料 |
| 触点导线开口端 带连接器套外壳PBT电缆PUR安装螺丝不锈钢 1.4305 / AISI 303 | 触点导线开口端 带连接器套外壳PBT电缆PUR安装螺丝不锈钢 1.4305 / AISI 303 |
| 电缆 | 电缆 |
| 护套直径∅4.3 mm弯曲半径> 5 倍缆线直径，固定式 > 10 x 电缆直径，活动式 不适用于输送链颜色黑色线芯4 x 0.34 mm2长度L1 m | 护套直径∅4.3 mm弯曲半径> 5 倍缆线直径，固定式 > 10 x 电缆直径，活动式 不适用于输送链颜色黑色线芯4 x 0.34 mm2长度L1 m |
| 质量 | 200 g |
| 紧固螺丝的紧固扭矩 | 1,65 Nm |

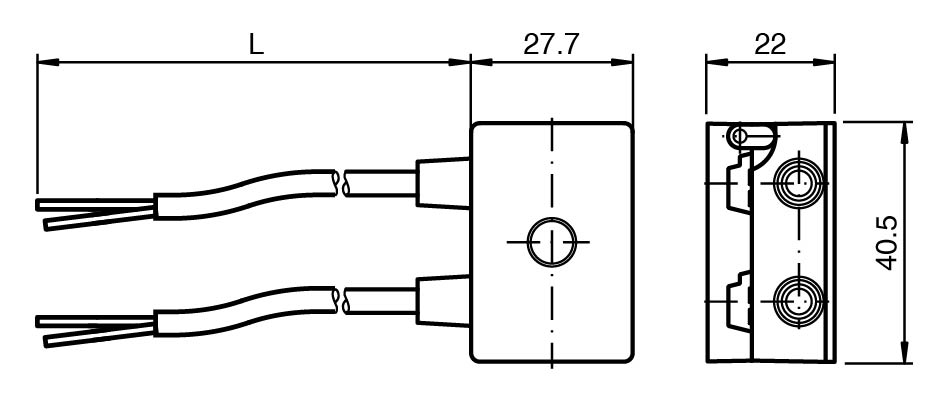

| 尺寸 | 尺寸 |
| 高度21,5 mm宽度27,7 mm长度40,5 mm | 高度21,5 mm宽度27,7 mm长度40,5 mm |
| 触点 | 导线开口端 带连接器套 |
| 外壳 | PBT |
| 电缆 | PUR |
| 安装螺丝 | 不锈钢 1.4305 / AISI 303 |
| 护套直径 | ∅4.3 mm |
| 弯曲半径 | > 5 倍缆线直径，固定式 > 10 x 电缆直径，活动式 不适用于输送链 |
| 颜色 | 黑色 |
| 线芯 | 4 x 0.34 mm2 |
| 长度 | 1 m |
| 高度 | 21,5 mm |
| 宽度 | 27,7 mm |
| 长度 | 40,5 mm |
