倍加福

VAA-2E1A-IER1-S-1M-V1

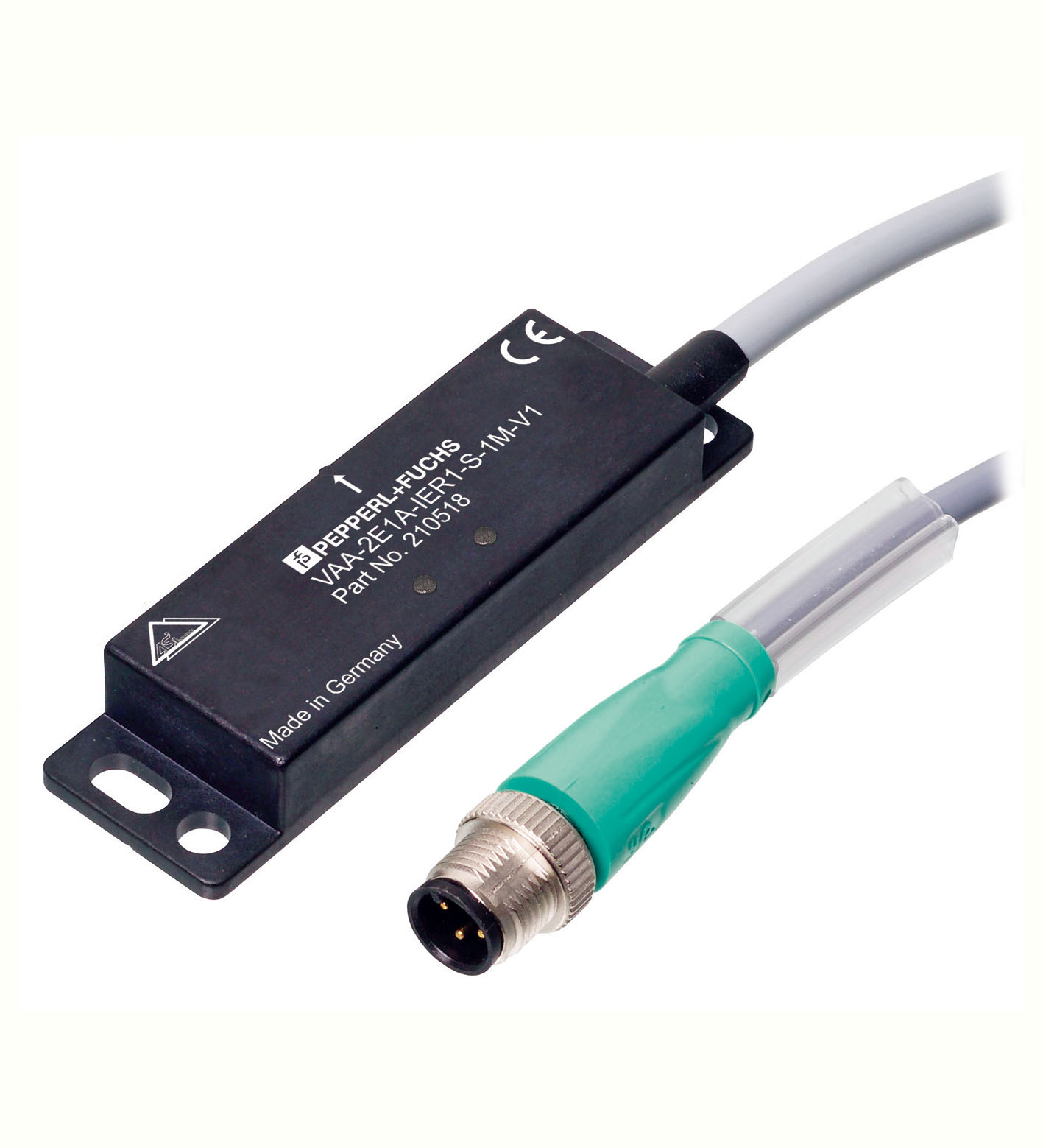

VAA-2E1A-IER1-S-1M-V1 读头和评估单元

订货号: 210518
产品分类: 安全完整性级别 3

非接触式 AS-Interface 安全开关适用的簧片安全开关

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测类型	磁性
可保证的启动距离	9 mm
有保障的释放距离	max. 70 mm
中心偏移	± 2,5 mm 当距离 s = 3 mm
从属设备类型	安全从属设备
AS-Interface 规格	V2.1
要求的主设备规格	≥ V2.0
响应延迟	< 5 ms
UL 文件编号	E155795
安全完整性级别 (SIL)	SIL 3
性能水平 (PL)	PL e
任务时间 (TM)	20 a
PFHd	4,29 E-8
LED 1	可编程
LED AS-i	绿色：正常运行红色：无数据交换红色/黄色闪烁：无数据交换红色/绿色闪烁：从属设备中设备错误红色闪烁：从属设备中设备错误
额定工作电压	26,5 ... 31,6 V 来自 AS-Interface
额定工作电流	≤ 30 mA
电源	通过 AS-Interface 网络
编号/类型	红色 LED
开关电压	24 V
开关电流	最大 0,5 A
电源	来自 AS-Interface
电磁兼容性	电磁兼容性
指令 2014/30/EUEN 62026-2:2013 IEC 60947-5-3:1999	指令 2014/30/EUEN 62026-2:2013 IEC 60947-5-3:1999
机械指令	机械指令
指令 2006/42/ECEN ISO 12100-1，-2:2003 EN 1088:1995+A2:2008	指令 2006/42/ECEN ISO 12100-1，-2:2003 EN 1088:1995+A2:2008
指令 2014/30/EU	EN 62026-2:2013 IEC 60947-5-3:1999
指令 2006/42/EC	EN ISO 12100-1，-2:2003 EN 1088:1995+A2:2008
防护等级	EN 60529:2000
AS-Interface	EN 62026-2:2013
功能安全	ISO 13849-1:2008（最高类别 3/PL e） EN ISO 12100-1，-2:2003 EN 1088:1995+A2:2008
型材	S-7.B
IO 代码	7
ID 代码	B
ID1 代码	F
ID2 代码	E
数据位（通过 AS-Interface 运行）	输入输出
D0 动态安全码 1 -D1 动态安全码 1 LED 1D2 动态安全码 2 -D3 动态安全码 2 -	D0 动态安全码 1 -D1 动态安全码 1 LED 1D2 动态安全码 2 -D3 动态安全码 2 -
参数位（可通过 AS-i 编程）	参数位（可通过 AS-i 编程）
P0 IN1 -P1 IN2 -P2 IN3 -P3 IN4 -	P0 IN1 -P1 IN2 -P2 IN3 -P3 IN4 -
D0	动态安全码 1 -
D1	动态安全码 1 LED 1
D2	动态安全码 2 -
D3	动态安全码 2 -
P0	IN1 -
P1	IN2 -
P2	IN3 -
P3	IN4 -
环境温度	-20 ... 60 °C (-4 ... 140 °F)
耐冲击和抗振	30 g/11 ms
防护等级	IP67
连接	带固定缆线和 4 针 M12 连接器
材料	材料
外壳PPS电缆PUR	外壳PPS电缆PUR
安装	任何位置

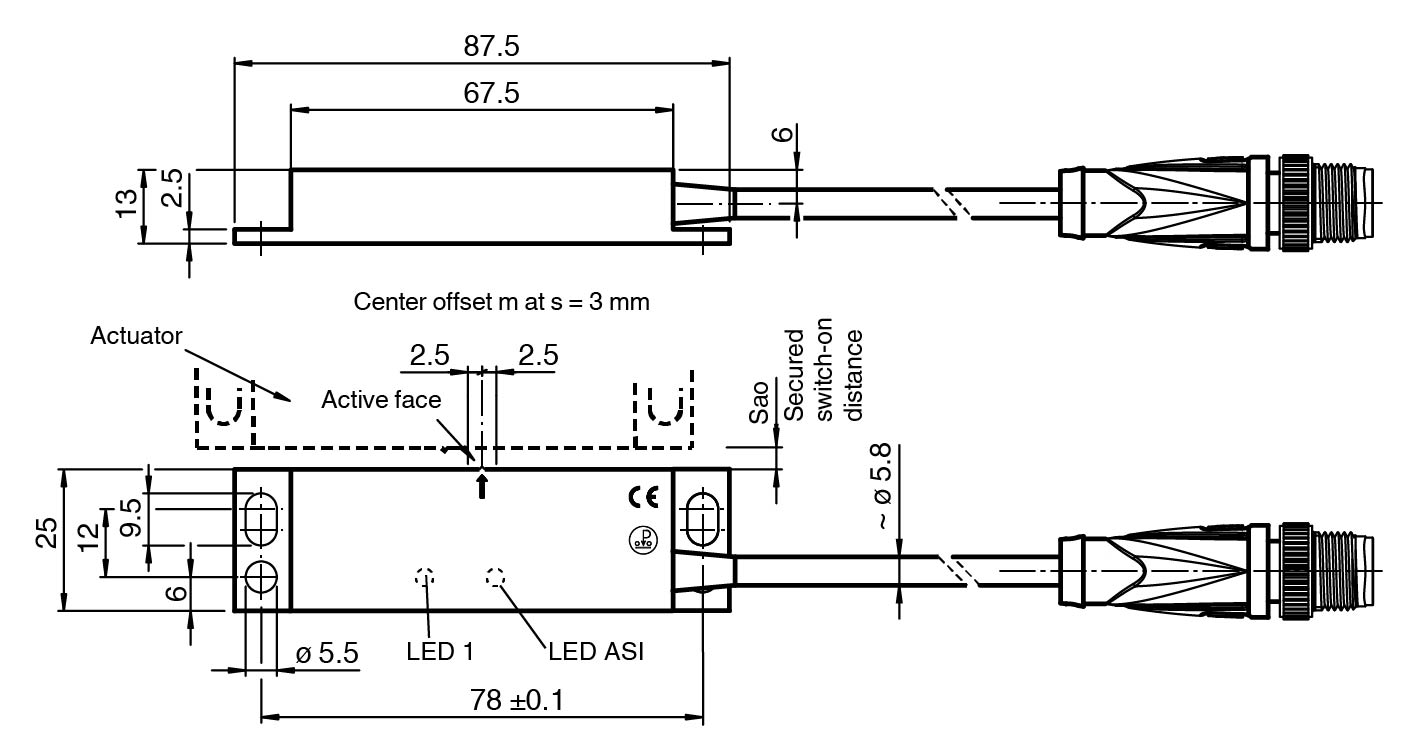

尺寸	尺寸
宽度25 mm深度13 mm长度87,5 mm	宽度25 mm深度13 mm长度87,5 mm
电缆长度	1 m
使用寿命	100 x 106 个开关周期
外壳	PPS
电缆	PUR
宽度	25 mm
深度	13 mm
长度	87,5 mm
