TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | 安全从属设备 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.1 |
| UL 文件编号 | E223772 |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0 |
| LED PWR | AS-Interface 电压；绿色 LED绿色：电压正常绿色闪烁：地址 0 |
| LED IN | 开关状态（输入）；2 个黄色 LED |
| LED OUT | 开关状态（输出）；2 个黄色 LED |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 (PELV) |
| 额定工作电流 | ≤ 40 mA （无输入/输出）/最大 160 mA |
| 防护等级 | III |
| 浪涌保护 | Ue：过电压类别 III， 安全隔离型电源 (PELV) |
| 额定绝缘电压 | 32 V |
| 脉冲耐受电压 | 0,8 kV |
| 编号/类型 | 用于机械触点的 2 路安全相关输入，对交叉电路进行监测： 2 个单通道触点：根据 ISO 13849-1 最高类别为 2/PLc 或根据 IEC 62061 类别为 SIL 1 1 个双通道触点：根据 ISO 13849-1 最高类别为 4/PLe 或根据 IEC 62061 类别为 SIL 3 |
| 电源 | 来自 AS-Interface |
| 电压 | 20 ... 30 V 直流脉冲式 |
| 电流 | 输入电流限制 ≤ 15 mA，短路保护 |
| 编号/类型 | 2 路常规电子输出，PNP ， 防过载和短路 |
| 电源 | 来自 AS-Interface |
| 电压 | (UASI - 7.0 V) ≤ UOUT ≤ UASI |
| 电流 | 每路输出 ≤ 100 mA，总计 ≤ 100 mA |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUIEC 62026-2:2013 EN 61000-6-4:2007 EN 61326-1:2013 | 指令 2014/30/EUIEC 62026-2:2013 EN 61000-6-4:2007 EN 61326-1:2013 |
| 指令 2014/30/EU | IEC 62026-2:2013 EN 61000-6-4:2007 EN 61326-1:2013 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 电气安全 | IEC 61140:2009 |
| 发射干扰 | EN 61000-6-4:2007 |
| AS-Interface | EN 62026-2:2013 |
| 抗扰度 | IEC 62026-2:2013 EN 61326-3-1:2017 EN 61000-6-2:2005 |
| 功能安全 | EN ISO 13849-1:2023 EN ISO 13849-2:2012 EN IEC 62061:2021 |
| 型材 | S-7.B |
| IO 代码 | 7 |
| ID 代码 | B |
| ID1 代码 | F |
| ID2 代码 | 0 |
| 数据位（通过 AS-Interface 运行） | 输入 输出 |
| D0 动态安全码 1 OUT 1D1 动态安全码 1 OUT 2D2 动态安全码 2 -D3 动态安全码 2 - | D0 动态安全码 1 OUT 1D1 动态安全码 1 OUT 2D2 动态安全码 2 -D3 动态安全码 2 - |
| 参数位（可通过 AS-i 编程） | 功能 |
| P0未使用P1未使用P2未使用P3未使用 | P0未使用P1未使用P2未使用P3未使用 |
| D0 | 动态安全码 1 OUT 1 |
| D1 | 动态安全码 1 OUT 2 |
| D2 | 动态安全码 2 - |
| D3 | 动态安全码 2 - |
| P0 | 未使用 |
| P1 | 未使用 |
| P2 | 未使用 |
| P3 | 未使用 |
| UL 认证 | 防护等级 IP20 不包括在 UL 认证中。防护等级由 Pepper+Fuchs 测试。 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 相对湿度 | 85 % ，无冷凝 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 5000 m 高于 MSL |
| 耐冲击和抗振 | 30 g，11 ms，6 个空间方向，3 次 10 g 的撞击，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,35 mm 10 ... 57 Hz ，5 g 57 ...2000 Hz，10 个循环 |
| 污染程度 | 2 |
| 防护等级 | IP20，符合 EN 60529 标准 |
| 连接 | 200 mm，PVC 缆线 0.5 mm2 |
| 材料 | 材料 |
| 触点导线开口端 带连接器套外壳聚酰胺热熔胶 | 触点导线开口端 带连接器套外壳聚酰胺热熔胶 |
| 质量 | 31 g |

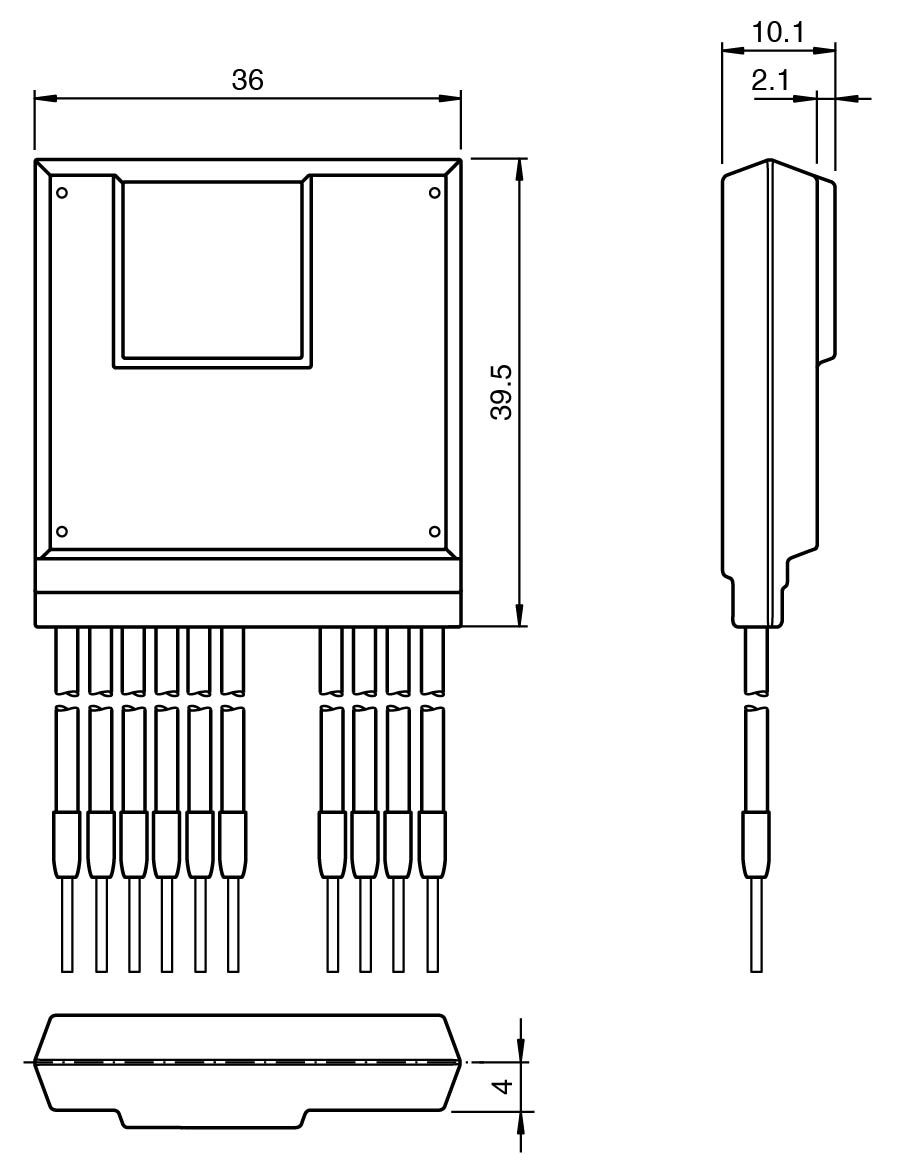

| 尺寸 | 尺寸 |
| 高度10,1 mm宽度36 mm长度39,5 mm | 高度10,1 mm宽度36 mm长度39,5 mm |
| 电缆长度 | 输入 ， 输出： 最大 30 m |
| 注意 | 此设备免维护。 如果不按照制造商规定的方法使用设备，那么设备的防护性能可能降低。 |
| 触点 | 导线开口端 带连接器套 |
| 外壳 | 聚酰胺热熔胶 |
| 高度 | 10,1 mm |
| 宽度 | 36 mm |
| 长度 | 39,5 mm |
