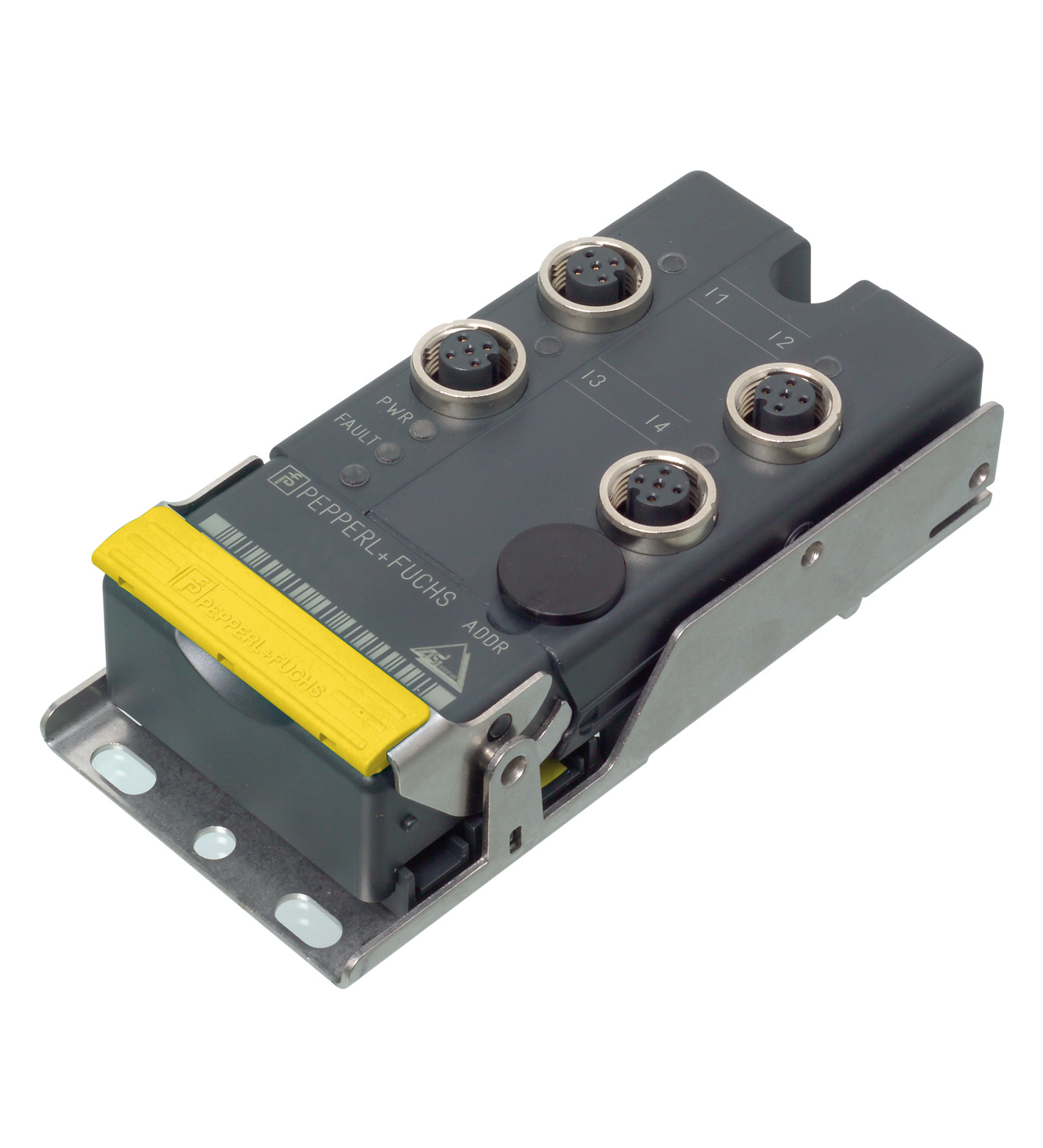

产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 从属设备类型 | 安全须知 |
|---|---|
| AS-Interface 规格 | V3.0 |
| 要求的主设备规格 | ≥ V2.1 |
| 型材 | S-7.B |
| IO 代码7ID 代码BID1 代码FID2 代码0 | IO 代码7ID 代码BID1 代码FID2 代码0 |
| UL 文件编号 | E223772 |
| IO 代码 | 7 |
| ID 代码 | B |
| ID1 代码 | F |
| ID2 代码 | 0 |
| 安全完整性级别 (SIL) | SIL 3 |
| 性能水平 (PL) | PL e |
| 类别 | 4 类 |
| MTTFd | 对整个系统的 MTTFd 起到的作用不大 |
| LED 故障 | 错误显示；红色 LED红色：通信错误或地址为 0红色闪烁：输出电源过载 |
| LED PWR | AS-Interface 电压；绿色 LED绿色：电压正常绿色闪烁：地址 0 |
| LED AUX | 外部辅助电源 UAUX；双 LED（绿色/红色）绿色：电压正常红色：反向电压 |
| LED IN | 开关状态（输入）；2 个黄色 LED |
| LED OUT | 开关状态（输出）；2 个黄色/红色 LED黄色：输出激活红色：输出过载 |
| 辅助电源（输出） | 24 V DC ± 15% PELV |
| 额定工作电压 | 26.5 ...31.6 V，由 AS-Interface 供电 |
| 额定工作电流 | ≤ 50 mA |
| 防护等级 | III |
| 浪涌保护 | UAUX、Uin：过电压类别 III， 安全隔离型电源 (PELV) 源自高达 300 V AC 相电压的电源 |
| 额定绝缘电压 | 40 V |
| 脉冲耐受电压 | 0,5 kV |

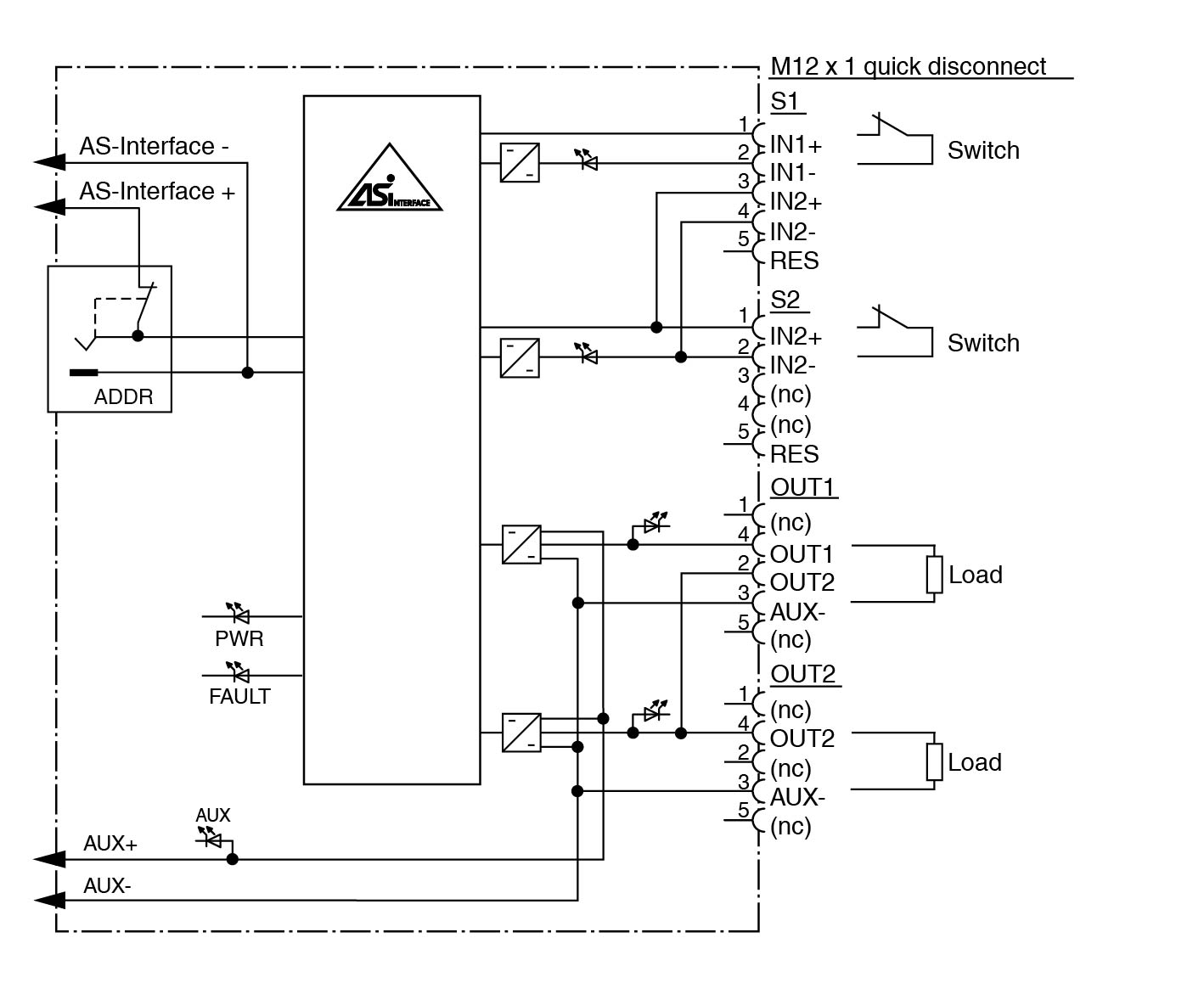

| 编号/类型 | 用于机械触点的 2 路安全相关输入，对交叉电路进行监测：2 个单通道触点：最高为 2 类/PL c，符合 ISO 13849-1 标准或1 个双通道触点：最高为 4 类/PL e，符合 ISO 13849-1 标准 每路输入的缆线长度不得超过 300 m。 |
| 电源 | 来自 AS-Interface |
| 电压 | 20 ... 30 V 直流脉冲式 |
| 电流负载容量 | 输入电流限制 ≤ 15 mA，防过载和短路 |
| 编号/类型 | 2 路常规电子输出，PNP |
| 电源 | 由外部辅助电源 UAUX 供电 |
| 电压 | ≥ (UAUX - 0.5 V) |
| 电流 | 每路输出 1.5 A ，短路保护 |
| 电磁兼容性 | 电磁兼容性 |
| 指令 2014/30/EUEN 62026-2:2013+A1:2019 IEC 60947-5-3:1999 | 指令 2014/30/EUEN 62026-2:2013+A1:2019 IEC 60947-5-3:1999 |
| 指令 2014/30/EU | EN 62026-2:2013+A1:2019 IEC 60947-5-3:1999 |
| 绝缘协调 | EN 60947-1:2007 |
| 防护等级 | EN 60529:2000 |
| 现场总线标准 | EN 62026-2:2013 |
| 电气安全 | IEC 60947-1、NFPA 79， IEC 60204-1:2007 |
| 发射干扰 | EN 61000-6-4:2007/A1:2011 |
| AS-Interface | EN 62026-2:2013+A1:2019 |
| 抗扰度 | IEC 62026-2:2008 EN IEC 62061:2021 EN 61000-6-2:2005 |
| 功能安全 | EN ISO 13849-1:2023 EN IEC 61508:2010 EN IEC 62061:2021 |
| 标准 | NFPA 79:2007 ER 1 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 相对湿度 | 85 % ，无冷凝 |
| 气候条件 | 仅供室内使用 |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 耐冲击和抗振 | 30 g，11 ms，6 个空间方向，3 次撞击10 g，16 ms，6 个空间方向，1000 次撞击 |
| 抗振性 | 0,75 mm 10 ... 57 Hz ，5 g 57 ...150 Hz，20 个循环 |
| 污染程度 | 3 |
| 防护等级 | IP67 |
| 连接 | 缆线穿刺法黄色扁平缆线/黑色扁平缆线输入/输出：M12 圆形连接器 |
| 材料 | 材料 |
| 外壳PBT | 外壳PBT |
| 质量 | 200 g |
| 拧紧扭矩，缆线密封接头 | 0.4 Nm |

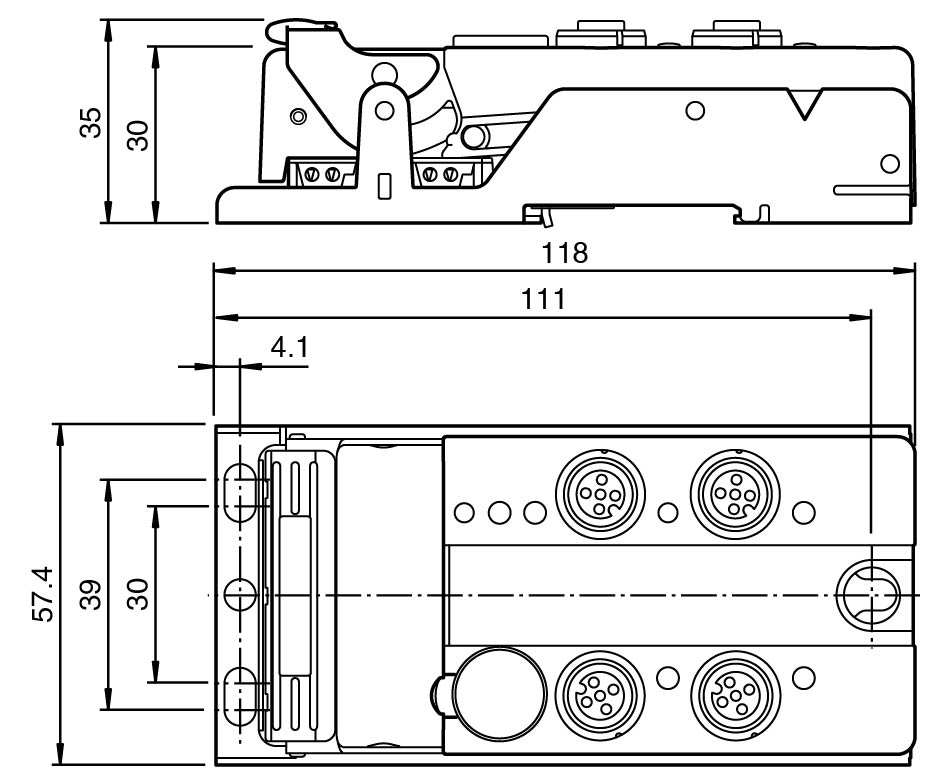

| 尺寸 | 尺寸 |
| 高度35 mm宽度57,4 mm长度118 mm | 高度35 mm宽度57,4 mm长度118 mm |
| 安装 | 安装板 |
| 外壳 | PBT |
| 高度 | 35 mm |
| 宽度 | 57,4 mm |
| 长度 | 118 mm |
